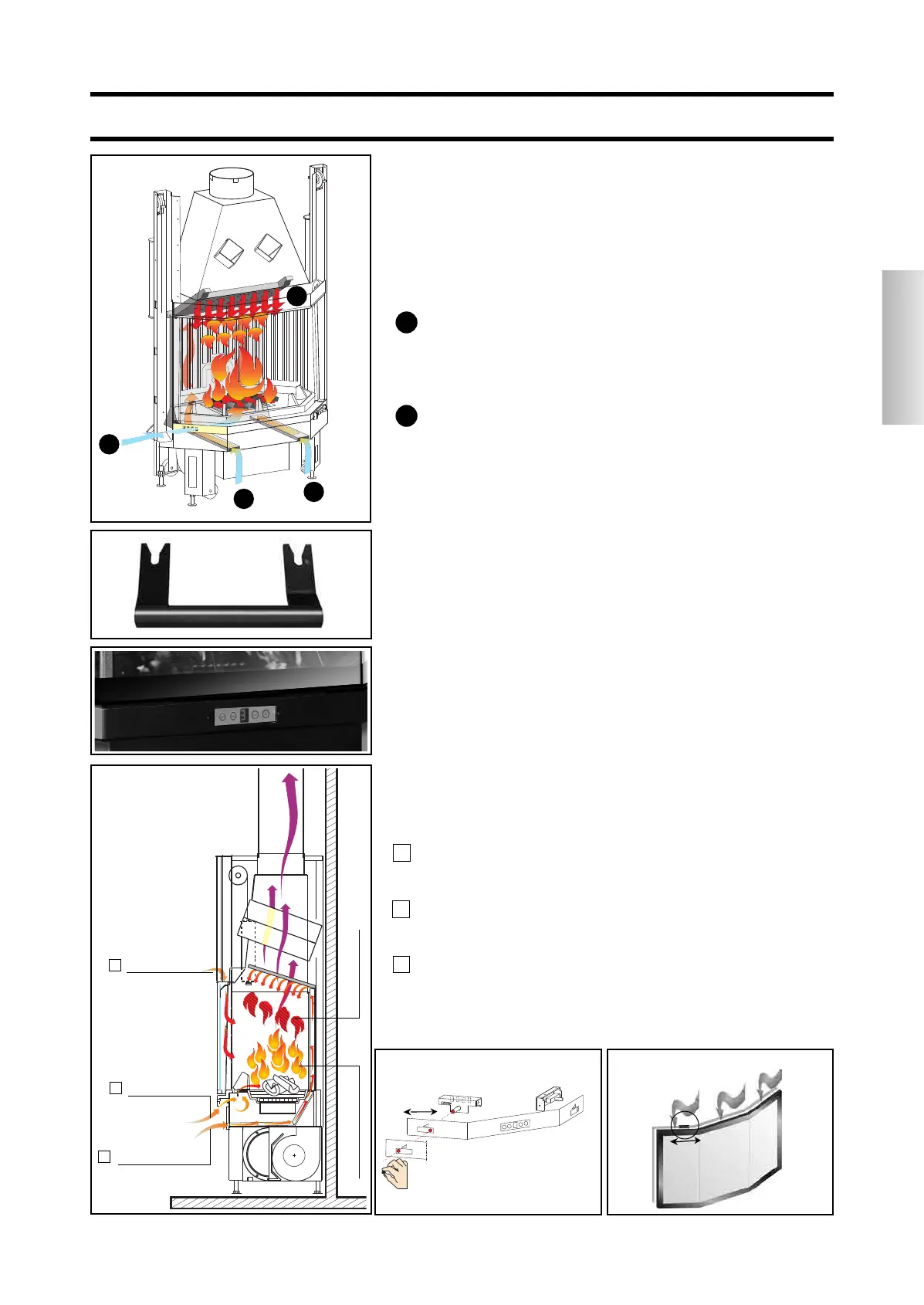

23
ESPAÑOL
VERSIONES DISPONIBLES
N por convección natural
V por ventilación forzada
SISTEMA DE COMBUSTIÓN LIMPIA: S.C.L.
Grarantiza una elevado rendimiento térmico y misiones limpias
El sistema combina una innovadora distribución del aire de com-
bustión primaria (A) y de post combustión (B)
el aire para la combustión primaria es introducido en el hogar de
modo rasante y se distribuye uniformante en el tanque de las brasas.
Así se obtiene el máximo posible de oxigenación y potencia, necesarios
para una combustión óptima;
el aire para la post combustión es extraido del ambiente a través de
dos orificios colocados en la base de la chimenea. Se calienta recorrien-
do, un canal específico, en la parte posterior del hogar. Se introduce
desde la parte superior del hogar mediante un sistema de rociado con
“rosa” muy amplia, para obtener la mezcla, a elevada temperatura, con
los humos.
ASA EXTRAIBLE PARA APERTURA PUERTA
El asa de la puerta no está anclada a la puerta misma si no que se intro-
duce en caso de necesidad.
La manija se introduce en la parte inferior de la puerta, montándola en
los pernos correspondientes.
El asa sirve sólo para realizar el levantamiento o la bajada de la puerta..
PANEL SINÓPTICO INCORPORADO
para los modelos de ventilación forzada:
permite gestionar y controlar las fases de funcionamiento (encendido y
apagado) además de la regulación de la velocidad del ventilador de 1 a
9 en automático o en manual.
AIRE DE COMBUSTIÓN
Nuevo sistema de distribución con:
A aire primario rasante al plano de fuego, regulado por compuerta
empotrada en el borde (uso con mano fría)
B aire secundario introducido directamente desde la parte superior de
la puerta manteniendo limpio el vidrio
C aire para la post combustión precalibrada introducido desde la parte
superior del hogar
LA TECNOLOGÍA
A
B
ESQUEMA COMBUSTIÓN
aire de
post-combustión
aire primario
A
B
combustión primaria
post-combustión
aire secundario y
limpieza del vidrio
post-combustión
C
A
C
X
A
B
B
B
mando de aire primario
Cerrado
Abierto
introducción de aire secundario
Abierto
Cerrado
