44
≈ÀÀ«Õ…¡
Η ΤΕΧΝΟΛΟΓΙΑ

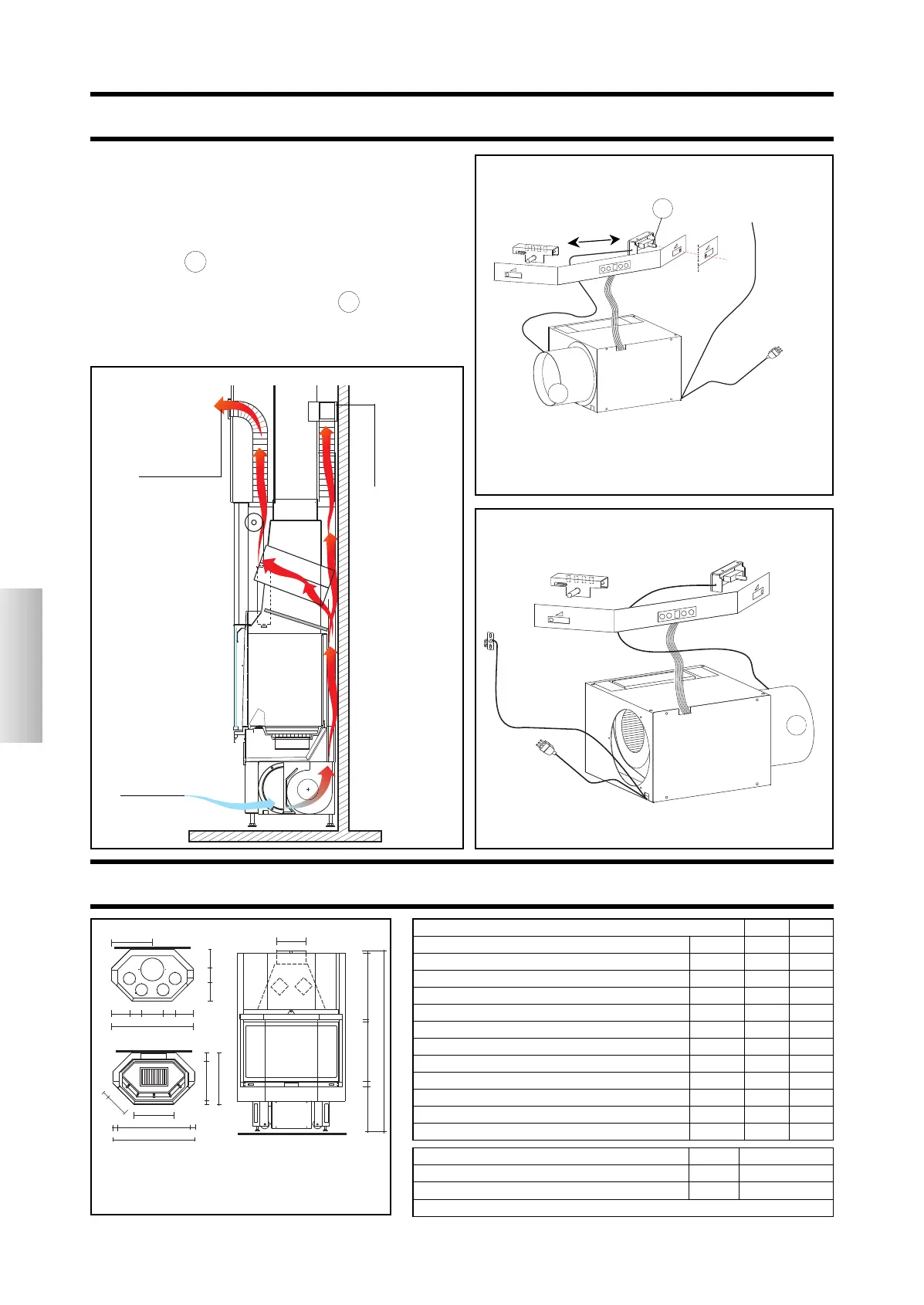

ΣΧΕΔΙΟ ΚΥΚΛΟΦΟΡΙΑΣ ΤΟΥ ΘΕΡΜΟΥ ΑΕΡΑ (4 ΈΞΟΔΟΙ)
έξοδος εξωτερικού
+ εσωτερικού
αέρα
έξοδος θερμού αέρα
N V
ωφέλιμη ισχύς kW
1
6
1
6
κατανάλωση ξύλου κιλά/ώρα
4,8 4,8
απόδοση %
7
1,9
7
1,9
έξοδος καπναερίων Ø εκ. 25 25
Ø καπνοδόχος ανοξείδωτη για ωφέλιμο ύψος h άνω των 5 μ εκ. 22 22
Ø καπνοδόχος ανοξείδωτη για ωφέλιμο ύψος h από 3-5 μ εκ. 25 25
βάρος με τη συσκευασία κιλά 271 278
διατομή παροχής αέρα εκ. 300 300
Ø έξοδος θερμού αέρα δημιουργία καναλιών εκ. 14 14
επίπεδο θορύβου βεντιλατέρ db (A) - 56-58
μέγιστη απόδοση βεντιλατέρ μ3/ώρα - 800
θερμαινόμενος όγκος μ3
415 415
ισχύς μοτέρ του βεντιλατέρ W 90
τροφοδοσία Vac 230
συχνότητα Hz 50
ένταση ρεύματος ασφάλειας = βλέπε τεχνικό έντυπο που παρέχεται με την κεφαλή
• ΜΗΧΑΝΙΣΜΟΣ ΠΑΡΟΧΗΣ ΑΕΡΑ
ο αέρας εισέρχεται από τον εξωτερικό χώρο και αναμιγνύε-
ται με τον αέρα στο εσωτερικό χάρη σε ένα νέο μηχανισμό
με έλεγχο, τοποθετημένο στην κάτω μετώπη του μονοκόμ-
ματου πλαισίου. Όταν το ενεργειακό τζάκι είναι σε λειτουρ-
γία, ο έλεγχος 1b θα πρέπει να είναι, μερικώς ή πλήρως,
στραμμένος προς τα δεξιά (αέρας περιβάλλλοντα χώρου +
αέρας εξωτερικού χώρου). ο σύνδεσμος 4b , τα καλώδια του
αισθητήρα και του ηλεκτρικού ρεύματος 230 Vac μπορούν
να τοποθετηθούν ξεχωριστά αριστερά ή δεξιά.
έξοδος θερμού αέρα
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
4b
4b
1b
A
C
*
*
*
*
*
47,5
95
21
21
2514
14
23
14
23
160
59
2
2
5
53
39
Ø 25
4
46
10
60
95
5,5
84
46
5,5
27
7,5
οπές εξόδου θερμού
αέρα
αισθητήρας
τάση ρεύματος
230 Vac
έλεγχος ντάμπερ αέρα θέρμανσης
τάση ρεύματος
230 Vac
Κλειστός
Ανοιχτός
αισθητήρας προς τοπο-
θέτηση στο κανάλι εξό-
δου του θερμού αέρα
(βλέπε σελ. 49 εικ. O)
sk multi STATUS plus cod 672140:Layout 1 23/01/2012 18.00 Pagina 45
