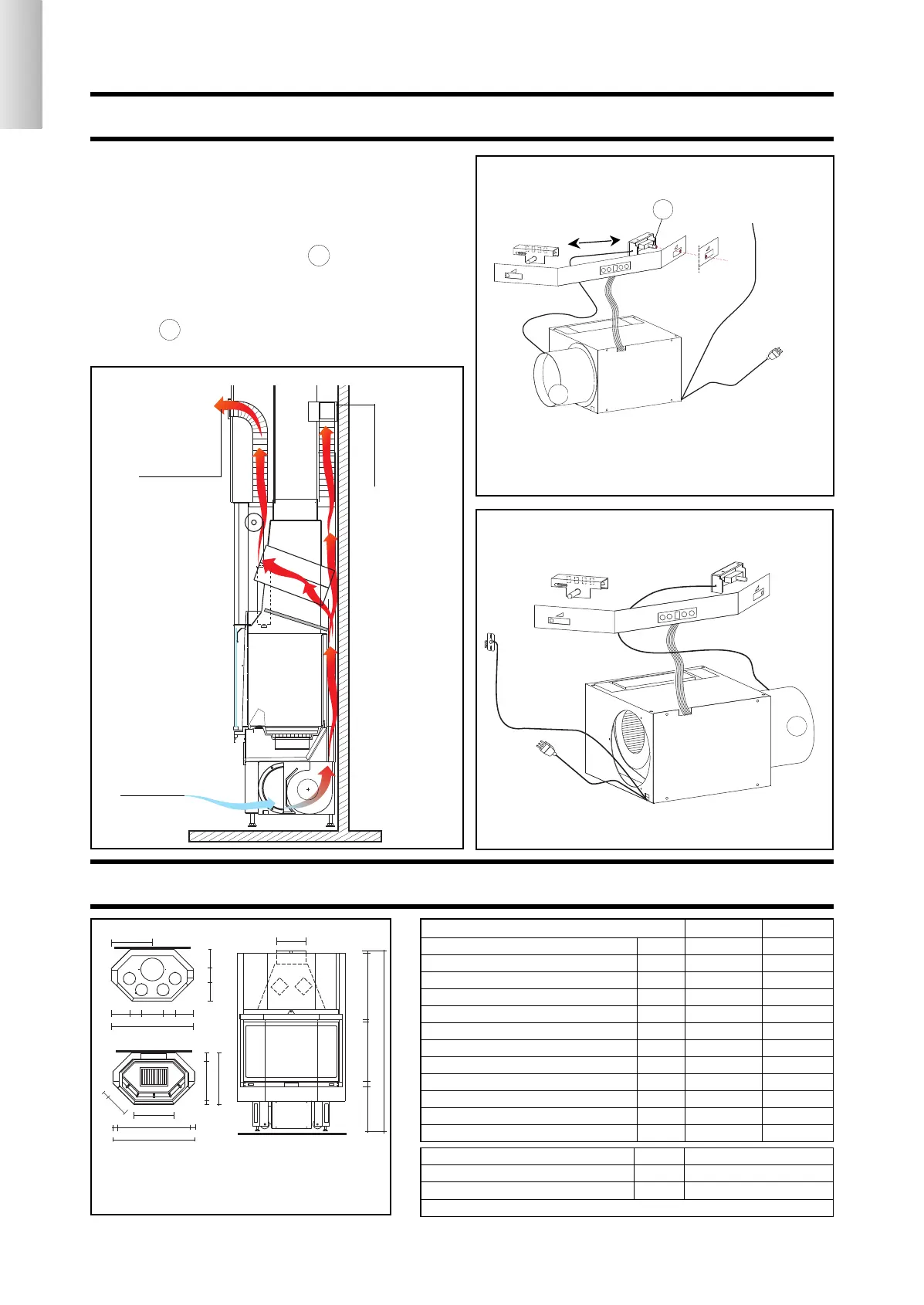

SCHEMA CIRCOLAZIONE ARIA CALDA (4 USCITE)
ingresso aria
esterna + interna
uscita aria calda
N V
potenza utile kW
1
6
1
6
consumo legna kg/h
4,8 4,8
rendimento %
7
1,9
7
1,9
uscita fumi Ø cm 25 25
Ø canna fumaria inox per h sup. 5 m cm 22 22
Ø canna fumaria inox per h da 3-5 m cm 25 25
peso compreso imballo kg 271 278
sezione presa aria cm 300 300
Ø uscita aria calda canalizzazione cm 14 14
livello sonoro ventilatore db (A) - 56-58
portata massima ventilatore m
3
/h - 800
volume riscaldabile m
3
415 415
potenza motore ventilatore W 90
alimentazione Vac 230
frequenza Hz 50
amperaggio fusibile = vedi scheda tecnica allegata alla centralina
• MECCANISMO PRESA ARIA
l’aria viene prelevata dall’esterno e miscelata con quella
interna tramite un nuovo meccanismo con comando a filo
incassato nel frontalino inferiore del monoblocco.
A camino funzionante il comando 1b deve essere, parzial-
mente o totalmente, posizionato verso destra (aria ambiente
+ esterna).
il raccordo 4b, i cavi della sonda e della rete 230 Vac posso-
no essere posizionati indipendentemente a sinistra o a destra.
uscita aria calda
CARATTERISTICHE TECNICHE
sonda
rete 230 Vac
4b
comando serranda aria di riscaldamento
4b
1b
rete 230 Vac
Chiuso
Aperto
A
C
sonda da collocare su
condotto uscita aria
calda (vedere pag 9
fig.O)
*
*
*
*
*
bocchettoni uscita
aria calda
47,5
95
21
21
2514
14
23
14
23
160
59
2
2
5
53
39
Ø 25
4
46
10
60
95
5,5
84
46
5,5
27
7,5
