ESPAÑOL

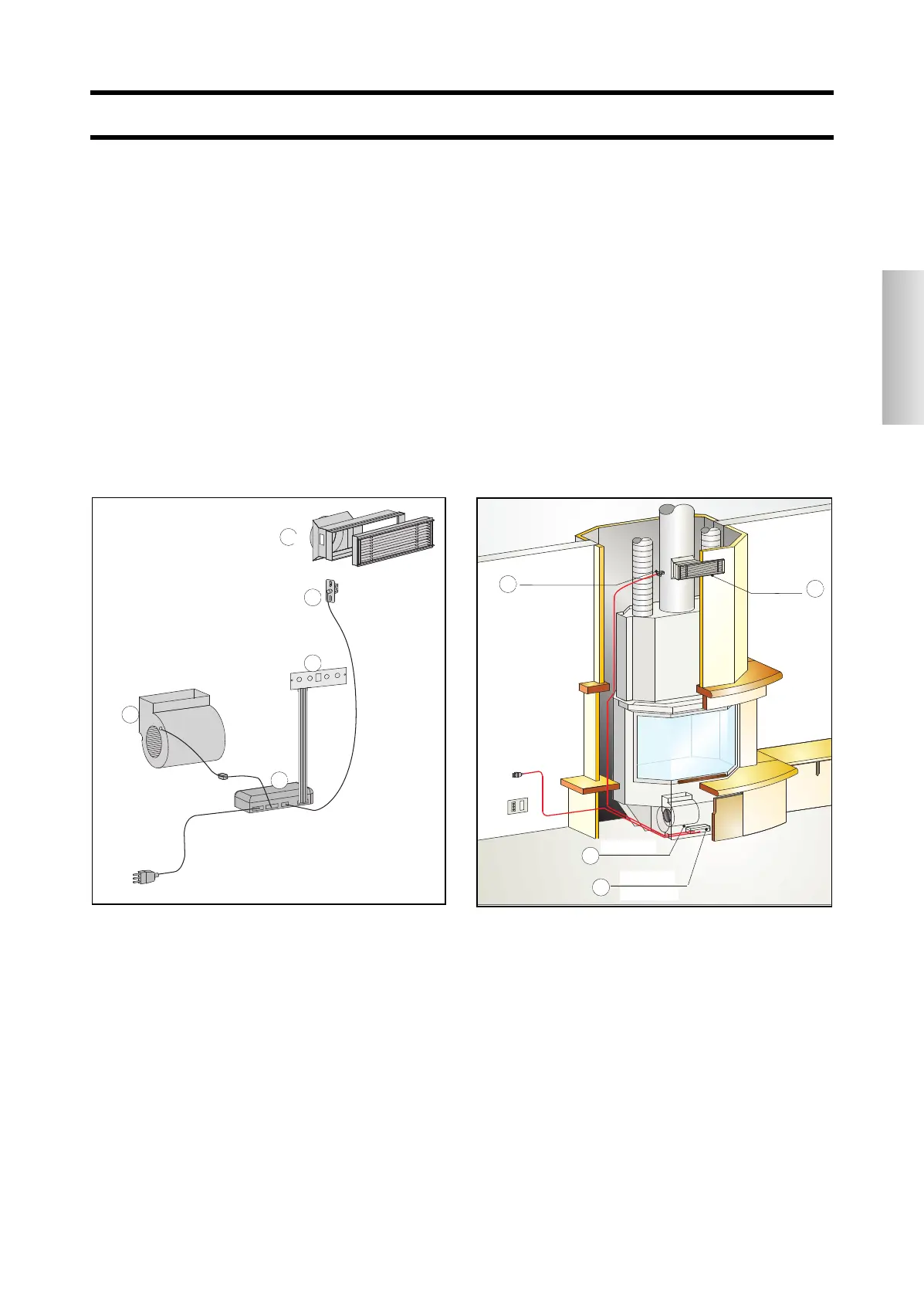

Conexiones cables eléctricos (fig. N)
Para la conexión de los cables eléctricos
a la centralita introducida en el mecani-
smo (4) es necesario trabajar de la
siguiente manera:
- desatornillar los 4 tornillos de la parte
frontal (4a)
- conectar los cables introduciendo en los
respectivos alojamientos los conectores,
los cuales deberán introducirse sin forzar
- conectar el enchufe a la red y verificar
el correcto funcionamiento del panel
sinóptico ateniéndose a las instrucciones
adjuntas al mismo
- volver a montar la parte frontal pre-
stando atención a no llegar o aplastar el
cable del panel sinóptico, luego proceder
con la instalación de la chimenea
- deberán responder a las normas de
instalación y construcción correctamen-
te
14
22a
22
6a
13
12
12
13
14
red 230 Vac
• primer panel lateral
• panel frontal
- fijar en la parte alta los armazones de
las bocas (22) después de haber realiza-
do un orificio de 37x10,5 cm.
- fijar la sonda (14) en el orificio de la
boca (22a) de la boca (B1 o B3)
- verificar que el hilo de la sonda no
interfiera con el movimiento de la puer-
ta retráctil
• segundo panel lateral
- terminar la contra campana montando
el segundo panel lateral
- y aplicar desde el exterior las rejillas
de bloqueo de las bocas.
- una vez terminado el trabajo, introdu-
cir el enchufe en la red 230 Vac
- - evitar que los cables eléctricos tengan
zonas de contacto con el prefabricado y el
canal de humo
- los equipos eléctricos suministrados con
la estufa no pueden ser alterados
- los componentes eléctricos están siempre
bajo tensión, antes de cualquier interven-
ción, desenchufar el cable y desactivar el
cuadro eléctrico general de la vivienda.
Conexión ventilación forzada
(fig. N-O)
- llevar el hilo con el enchufe hasta la
toma de corriente
- montar el revestimiento hasta la viga,
luego realizar la contra campana con
paneles de cartón-yeso de la siguiente
manera:
INSTRUCCIONES PARA LA INSTALACIÓN
fig. N
fig. O
boca
sonda
red 230 Vac
ventilador
centralita
eléctrica
sk multi STATUS plus cod 672140:Layout 1 23/01/2012 18.00 Pagina 30
