A.4.2 Leitungsquerschnitte / Cable cross-section
Leitungsquerschnitt der Zuleitung (Länge L) zwischen Transformator und Steuerungskasten.
Querschnitt (A) 3-adrig erforderlich. Leitungsmaterial: Kupfer
Cable cross-section of supply line (length L) between transformer and control system box.
Cross-section (A) 3 wired are necessary. Supply material: Copper.

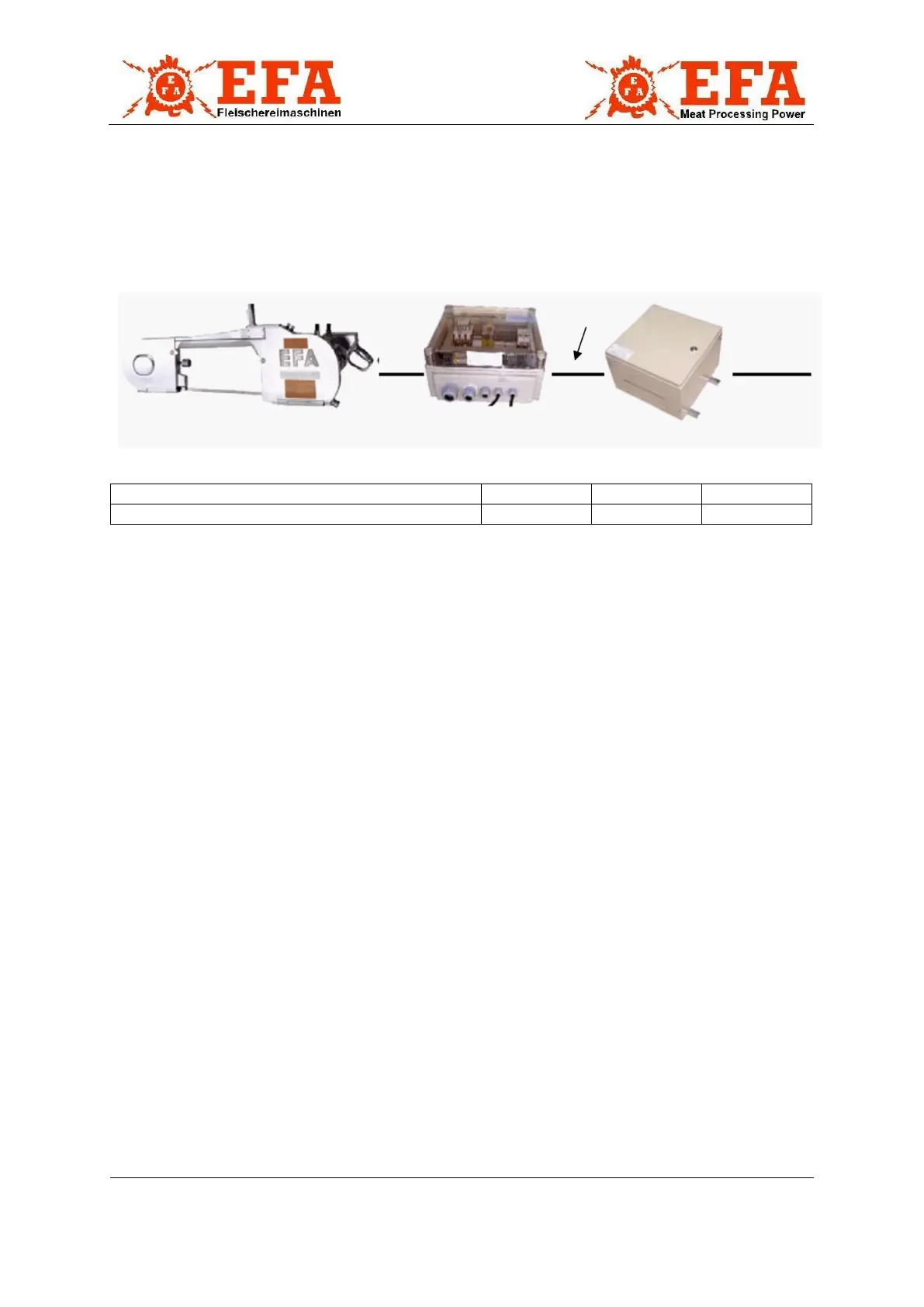

Abb. 15: Leitungsquerschnitt 42 V / Fig. 18: Cable cross section
Leitungslänge bis... m / Cable length up to … m
5
8
11,5
Querschnitt (mm²) / Cross-section (mm²)
16
25
35
Säge
Saw
Steuerung
Control system
Transformator
Transformer
Zuleitung L
Supply line L
Netz
Network
