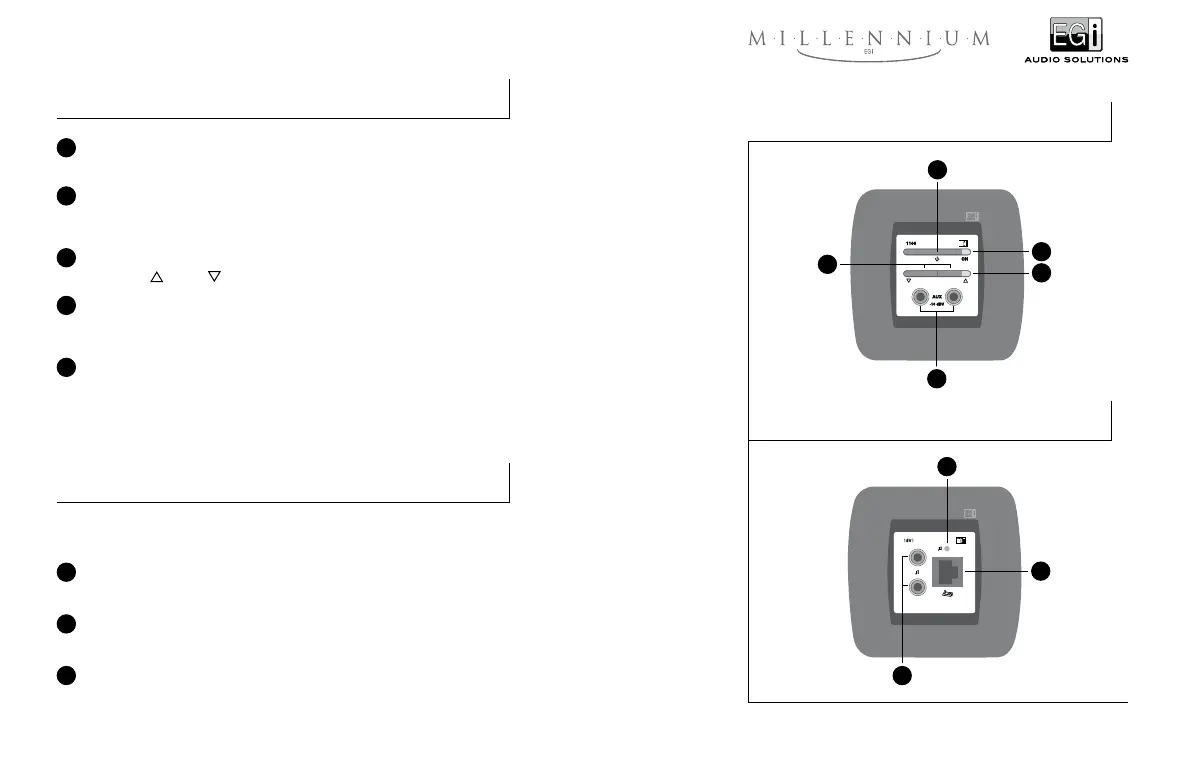

EGi MILLENIUM - 1106 - Entrada Auxiliar; 1501 - Base de Conexión Control-Fuente Musical

21.
1 Pulsador de encendido/apagado
Una pulsación enciende y la siguiente apaga la entrada auxiliar de esa área/zona.
2 Piloto de encendido
Se ilumina al activar el módulo mediante el pulsador de encendido o, automáticamente, para dar paso a la señal de
módulos anteriores.
3 Selector de volumen
Para subir
o bajar el nivel de sonido de la entrada auxiliar.
4 Piloto indicador de selección de volumen
Se ilumina sólo al activar el módulo localmente, no cuando da paso a otras señales. El parpadeo indica que el
volumen está al máximo.
5 Entrada para fuente de audio
En esta entrada se pueden conectar para uso local fuentes musicales externas (CD, etc.) y entradas de micrófonos
inalámbricos.
NOTA: Este mando dispone de activación de amplificadores PIN de la serie MILLENNIUM, a través de una tensión
continua en la salida de altavoces “OUT+”.
1501
1106
1106Entrada auxiliar
1501Base de conexión control-fuente musical
Esta base de conexión sirve para conexionar una consola controladora o fuentes musicales externas al procesador de
audio 1327. Ambas conexiones se pueden utilizar al mismo tiempo.
1 Led indicador de funcionamiento de los RCA
Indica que la conexión RCA de la base, recibe audio de las fuentes musicales externas y están en funcionamiento.
2 Entrada para consola controladora
Entrada de tipo telefónico RJ45 para la conexión de las consolas controladoras 1202 ó 0801.
3 Entrada para fuente musical externa
Entrada RCA para la conexión de fuentes musicales externas.
1501
1
1
5
3
4
2
2
3
