26 KIT D’ENSACHEUSE À HERBE — ABK5200
MONTAGE ET INSTALLATION DU SAC D’ENSACHAGE D’HERBE

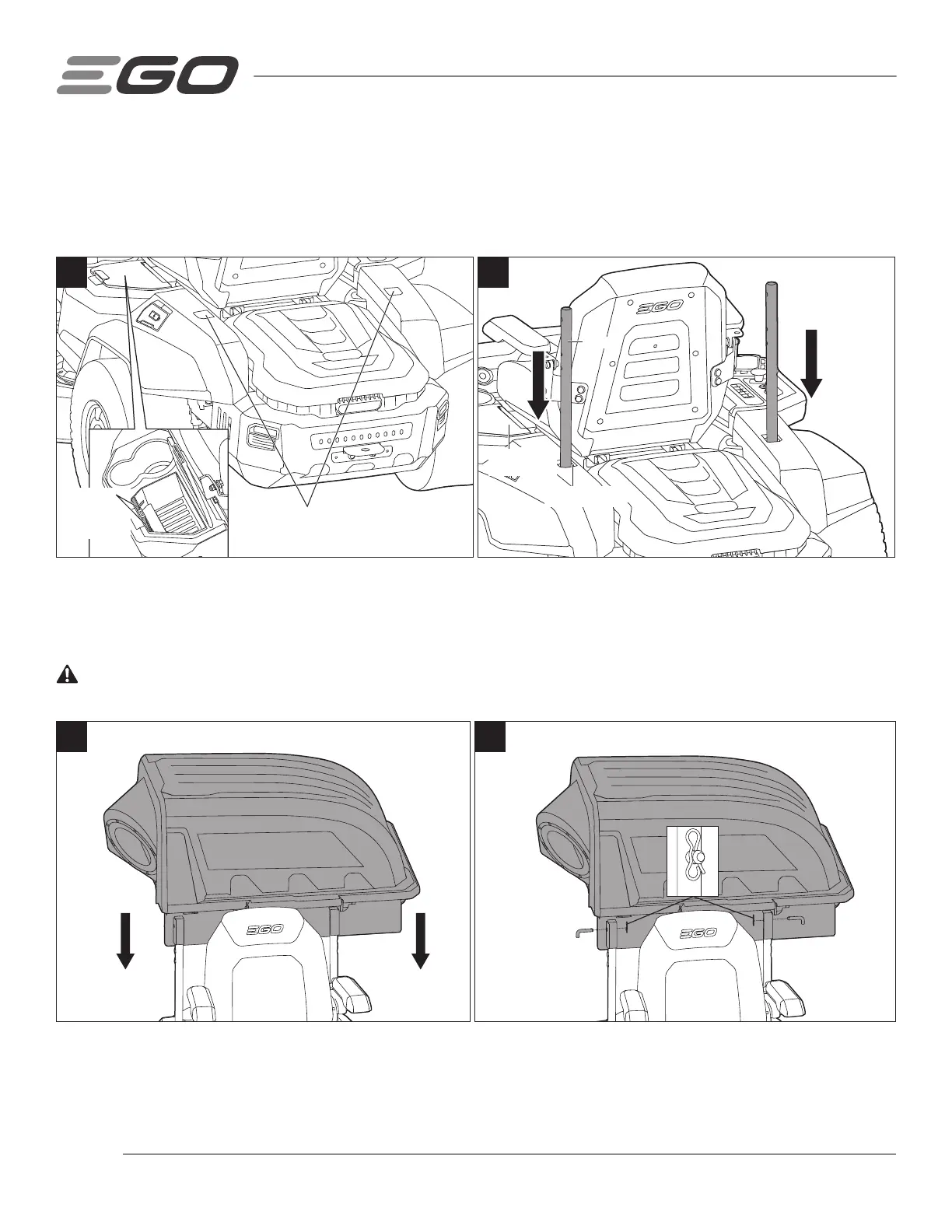

1. Retirez les deux caches de montage des attachements de la tondeuse pour exposer deux trous de montage (Fig. 8).
Placez les caches de montage des attachements dans le compartiment de rangement de votre tondeuse.
2. Insérez les poteaux dans les trous de montage de la tondeuse comme illustré (Fig. 9).
3. Soulevez l’ensemble du cache du haut au-dessus des poteaux et abaissez-le de manière à ce que les extrémités
supérieures des poteaux soient insérées dans l’ensemble de cache du haut comme illustré (Fig. 10). Pour simplifier
le processus, il est recommandé que deux personnes collaborent pour exécuter la procédure lors de cette étape.
Insérez deux goupilles de verrouillage dans les trous et fixez-les avec les goupilles de retenue (Fig. 11).
AVERTISSEMENT:
L’utilisation de ce produit avec des pièces endommagées ou manquantes
pourrait causer des blessures graves.
9
Trou de montage
Compartiment
de rangement
Poteau
10 11
8
Rangement
des caches de
montage des
attachements
Caches de montage des
attachements
