44 KIT DE EMBOLSADORA DE PASTO — ABK5200

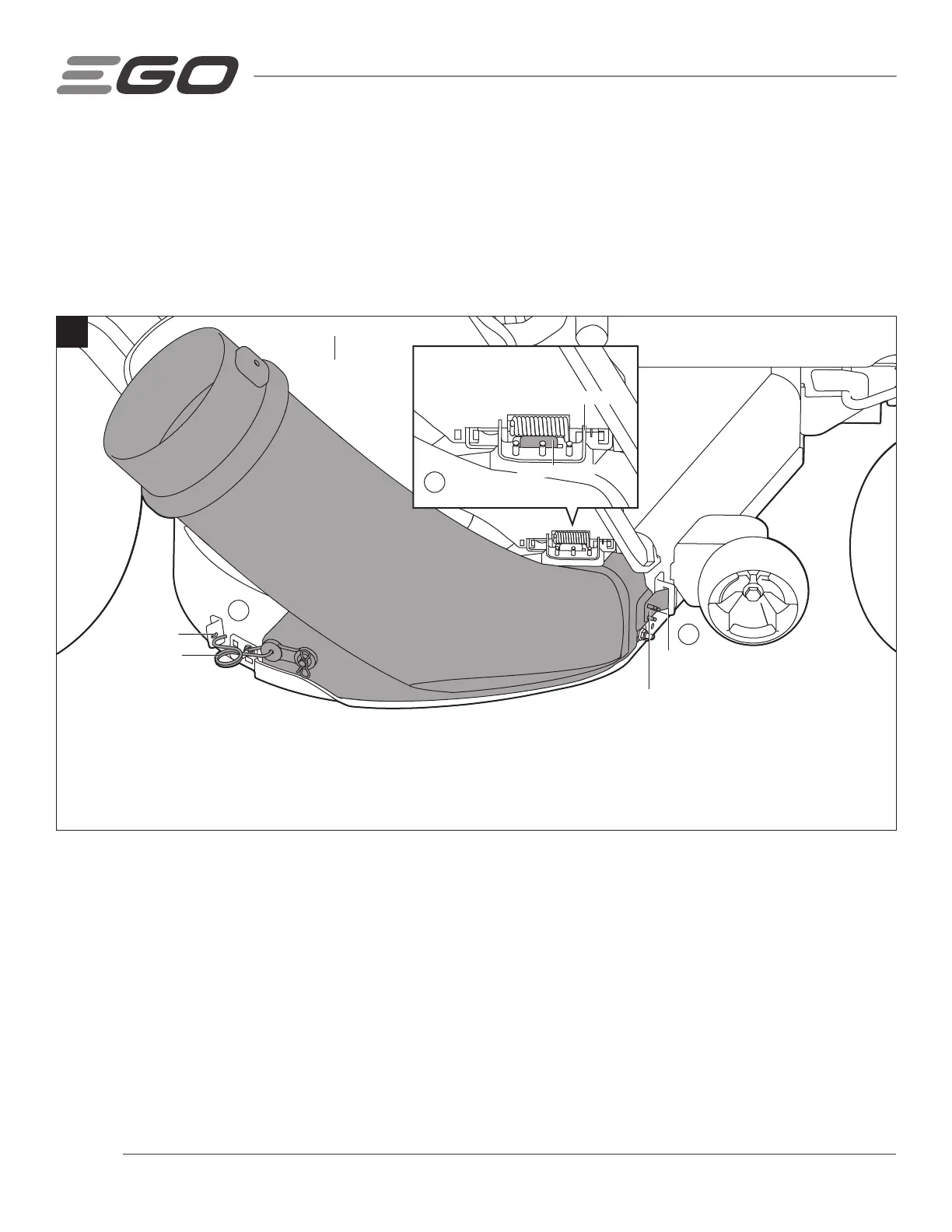

7. Con el conducto de descarga lateral de la cortadora de césped elevado y mantenido en posición abierta, instale el
ensamblaje del tubo del conducto inferior en la cortadora de césped siguiendo estos tres pasos (Fig. 14):
a. Inserte la placa de montaje en la ranura de sujeción de la cortadora de césped.
b. Alinee la placa de soporte ubicada en la cortadora de césped con la ranura del soporte de montaje e insértela en
dicha ranura.
c. Estire el gancho de resorte para sujetarlo firmemente al agujero de enganche de la cortadora de césped.
1
3
2
14
Conducto de descarga
lateral
Soporte de montaje
Placa de soporte
Ranura de
alineación
Placa de
montaje
Agujero de
enganche
Gancho de resorte
