TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1510T/ST1510T-FC 61

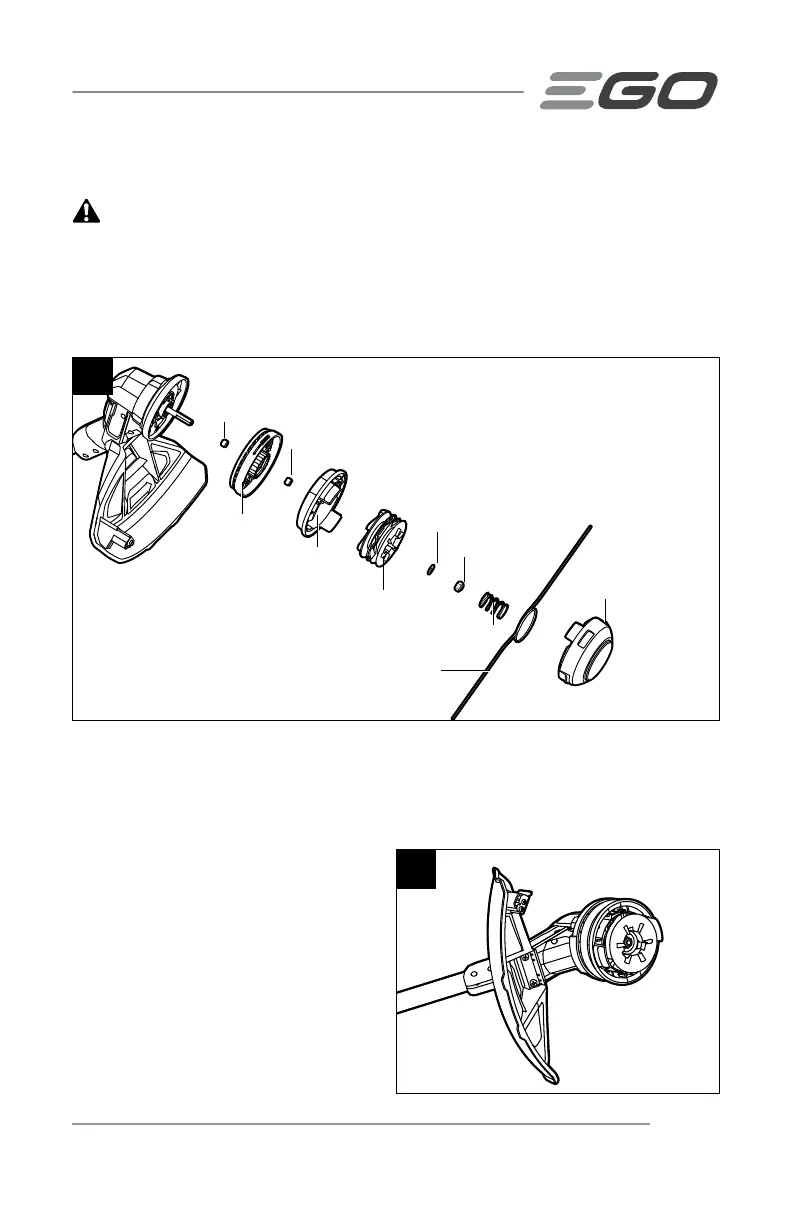

REMPLACEMENT DE LA TÊTE DU TAILLE-BORDURE
AVERTISSEMENT :
Si la tête se desserre après avoir été xée en place,
remplacez-la immédiatement. N’utilisez jamais un taille-bordure dont un attachement
de coupe est mal assujetti. Remplacez immédiatement toute tête ssurée,
endommagée ou usée, même si le dommage est limité à des ssures supercielles.
De tels attachements risqueraient de se fracasser à haute vitesse et de causer des
blessures graves.
23
Bague de raccordement2#
Bague de raccordement1#
Cache supérieur
Rondelle
Ressort
Base du cache
supérieur
Ensemble de
cache inférieur
Fil de coupe
Ensemble de bobine
Écrou
RETRAIT DE LA TÊTE DU TAILLEBORDURE
1. Retirez la che d’alimentation électrique du taille-bordure.
2. Appuyez sur les deux languettes de relâchement sur la tête du taille-bordure et
retirez l’ensemble de cache inférieur
de la tête du taille-bordure en tirant
tout droit pour le faire sortir
(Fig. 20a & 20b).
3. Retirez le l de coupe de la tête du
taille-bordure (Fig. 24).
4. Retirez le ressort de l’ensemble de
bobine si nécessaire. Conservez-le
en vue du remontage.
24
