173CORTADORA DE CÉSPED ELÉCTRICA DE ION LITIO CON RADIO DE GIRO CERO DE 56 V — ZT4200L/ZT4200L-FC

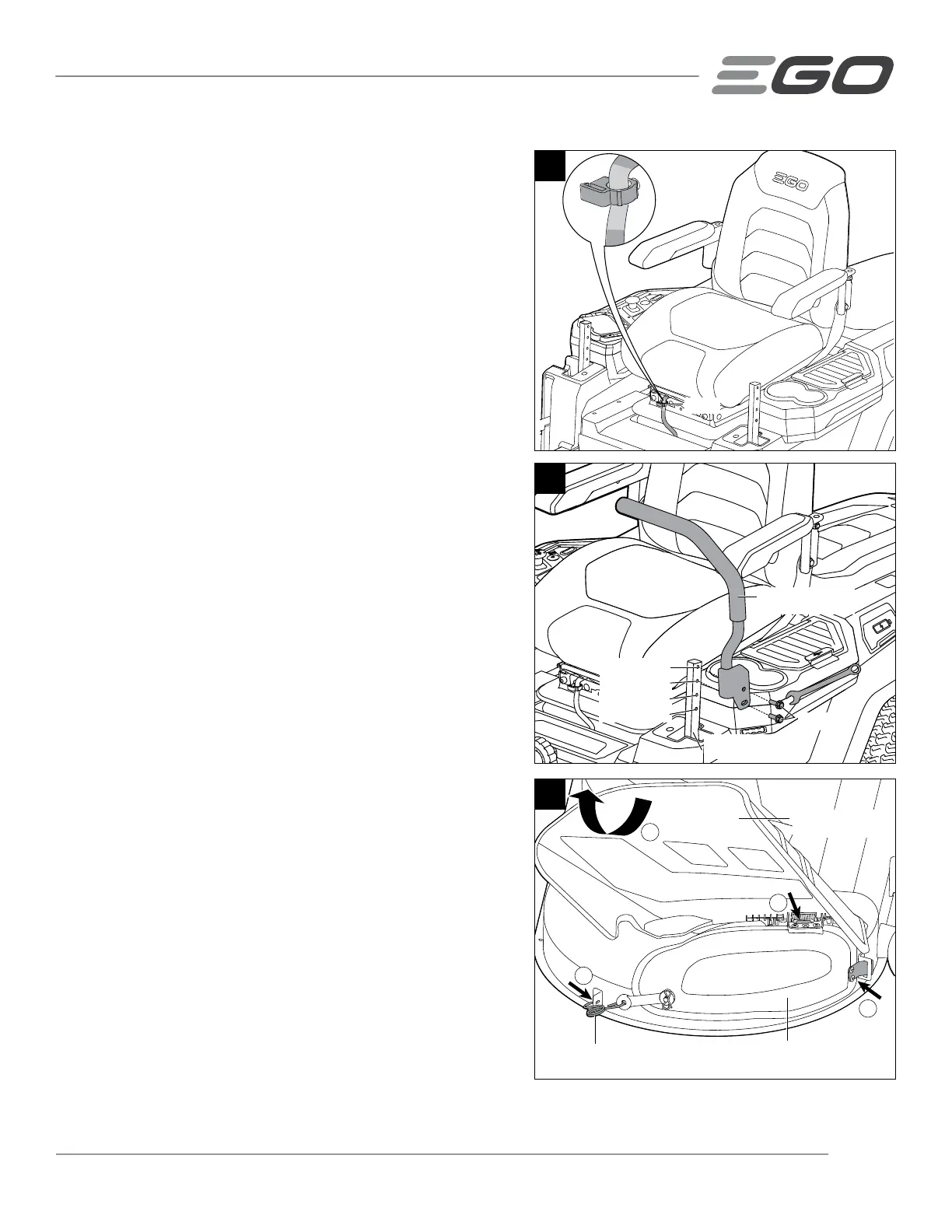

5. Coloque el cable exible en el gancho según la etiqueta de
posición indicada en el cable que se muestra (Fig. 11).
PARA INSTALAR LAS PALANCAS DE DIRECCIÓN
1. Saque los cuatro pernos hexagonales de la caja de accesorios y
póngalos a un lado.
2. Levante una palanca de dirección para alinear los agujeros
ubicados en la palanca de dirección con los agujeros ubicados
en el poste de montaje correspondiente. Seleccione la altura
de funcionamiento preferida de la palanca de dirección y luego
utilice la llave de boca abierta suministrada para jar la palanca
de dirección con los dos pernos hexagonales suministrados, de
la manera que se indica a continuación (Fig. 12).
◾
Agujero 1 y 2: agujeros de jación superiores para la palanca de
dirección
◾
Agujero 2 y 3: agujeros de jación centrales para la palanca de
dirección.
◾
Agujero 3 y 4: agujeros de jación inferiores para la palanca de
dirección.
3. Ensamble la otra palanca de dirección y apriétela con los dos
pernos hexagonales restantes de la misma manera.
AVISO: Las palancas de dirección izquierda y derecha se deberán
ajustar de manera que se alineen una con otra cuando estén en la
posición neutral. No instale NUNCA las palancas de dirección a una
altura de funcionamiento asimétrica.
PARA INSTALAR EL TAPÓN DE TRITURACIÓN (vendido por
separado)
1. Para ajustar la cortadora de césped para triturar, levante
primero el conducto de descarga lateral y luego enganche
el tapón de trituración sobre la abertura de la plataforma en
los puntos 2, 3 y 4 de la manera que se muestra en la Fig.
13. Asegúrese de que todos los ganchos estén rmemente
sujetos en sus posiciones correctas e impidan que el tapón de
trituración se mueva. Deje el conducto de descarga lateral en
la posición abierta.
2. Para retirar el tapón de trituración, separe primero el resorte
movible del tapón de trituración soltándolo del gancho
ubicado en la plataforma y luego retírelo de la abertura de la
plataforma. Baje lentamente el conducto de descarga lateral
hasta que descanse rmemente contra la plataforma.
P
r
e
m
i
n
u
m
S
u
s
p
e
n
s
i
o
n
S
e
a
t
P
r
e
m
i
n
u
m
S
u
s
p
e
n
s
i
o
n
S
e
a
t
11
Gancho
12
Perno
Poste de montaje de la
palanca de dirección
Palanca de dirección
izquierda
Agujero núm. 1
Agujero núm. 2
Agujero núm. 3
Agujero núm. 4
3
2
1
4
13
Tapón de trituraciónResorte movible
Conducto de
descarga lateral
