ACCESORIO PARA ORILLADORA DE HILO — STA1600/STA1600-FC110
7. Utilice unos alicates de punta fina (no incluidos) para retirar el anillo de retención.
Retire la cubierta superior y los dos bujes del eje de transmisión (Fig. 17).
8. Reemplace el cabezal de la orilladora por uno nuevo y móntelo siguiendo las
instrucciones incluidas en el capítulo “Instale el cabezal de la orilladora
nuevo”.
Instale el cabezal de la
orilladora nuevo
1. Monte los dos bujes en el eje de
transmisión.

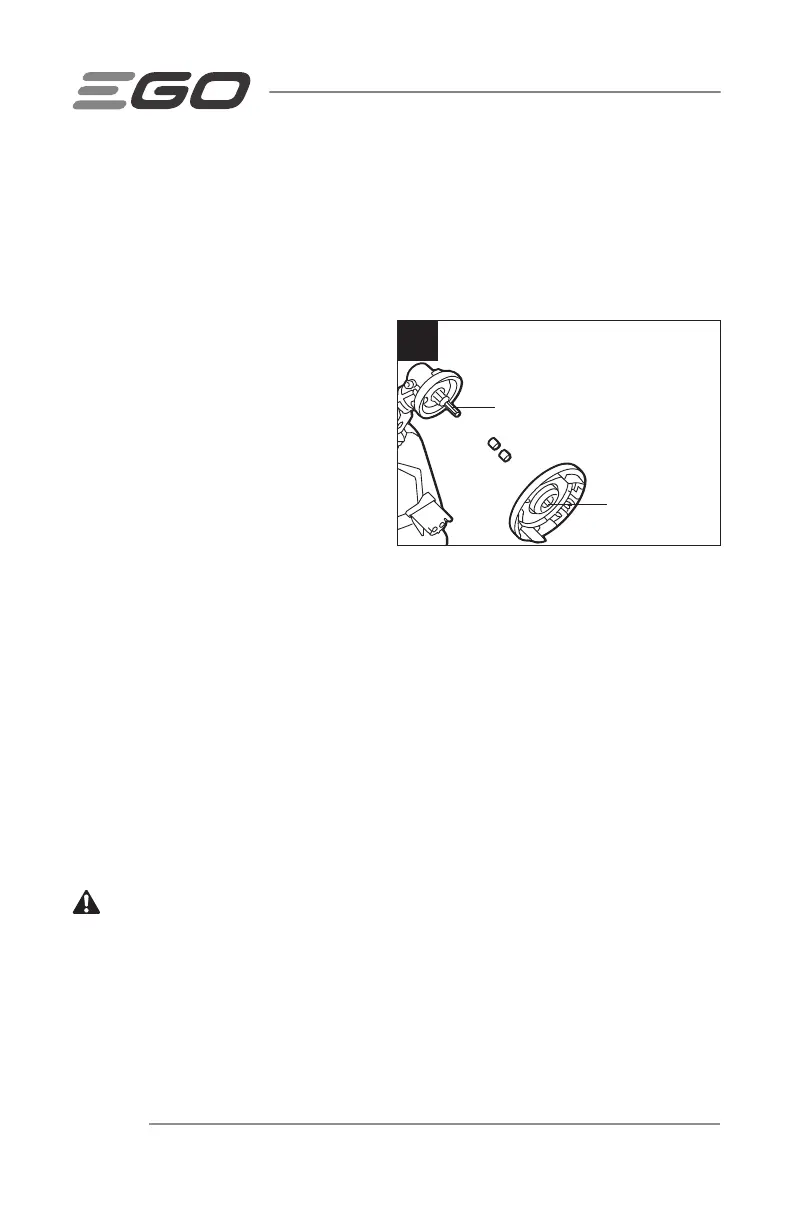

2. Alinee la ranura plana ubicada en la
cubierta superior con la superficie
plana ubicada en el eje de transmisión
y monte la cubierta superior en la
posición correcta (Fig. 19).
3. Monte el anillo de retención, el retenedor de la bobina y la arandela en ese orden
(Fig. 17). Utilice una llave de tubo o de impacto de 14 mm en la tuerca para
apretarla EN SENTIDO CONTRARIO AL DE LAS AGUJAS DEL RELOJ.
4. Siguiendo los pasos 4 y 5 de la sección “RECARGA DEL HILO DE CORTE” de este
manual para montar el ensamblaje de la cubierta inferior.
5. Siga las instrucciones de la sección “REEMPLAZO DEL HILO” de este manual
para recargar el hilo de corte.
6. Arranque la herramienta para ver si la orilladora de hilo funciona normalmente. Si
no funciona normalmente, reensámblela tal y como se ha descrito anteriormente.
AFILE LA HOJA DE CORTE DEL HILO
ADVERTENCIA:
Protéjase siempre las manos usando guantes gruesos cuando
realice cualquier mantenimiento en la hoja de corte del hilo.
1. Retire la batería.
2. Retire del protector la hoja de corte del hilo.
3. Fije la hoja en una prensa de tornillo.
19
Superficie plana
Ranura de la
superficie plana
