Gentile Cliente,
avanti di utilizzare per la prima volta la Graffatrice,
leggete le istruzioni ed osservate le avvertenze
sull’uso e la manutenzione relative al funzionamento.
Conservate le presenti istruzioni tenendole sempre
unite all’attrezzo.
1. Dati tecnici
Pressione lavoro max. consentita 6 bar
Consumo aria ca. 0,11 l/min.
Larghezza graffa 5 mm
Lunghezza graffa 13 - 40 mm
Lunghezza chiodi 16 - 50 mm
Diametro tubo consigliato 9 mm Ø i.
Qualità aria compressa:
pulita e micronebulizzata ad d’olio.
Grado di potenza del compressore
Potenza di riempimento del compressore
ca. 250 l/min. che corrisponde ad una potenza
motrice di 2,2 kW
Valori di regolazione al pressione di lavoro
regolata sul riduttore di funzionamento pressione
o riduttore di pressione a filtro 6 bar.
livello di pressione acustica LPA: 80,8 dB (A)
livello di potenza sonora LWA: 91,8 dB (A)
Vibrazione
-
a
w
2,5 m/s
2
Misure precauzionali
Lavorando colla Graffatrice portate indumenti
protettivi adeguati, specialmente gli occhiali
protettivi.
Si prega di osservare le norme di sicurezza.

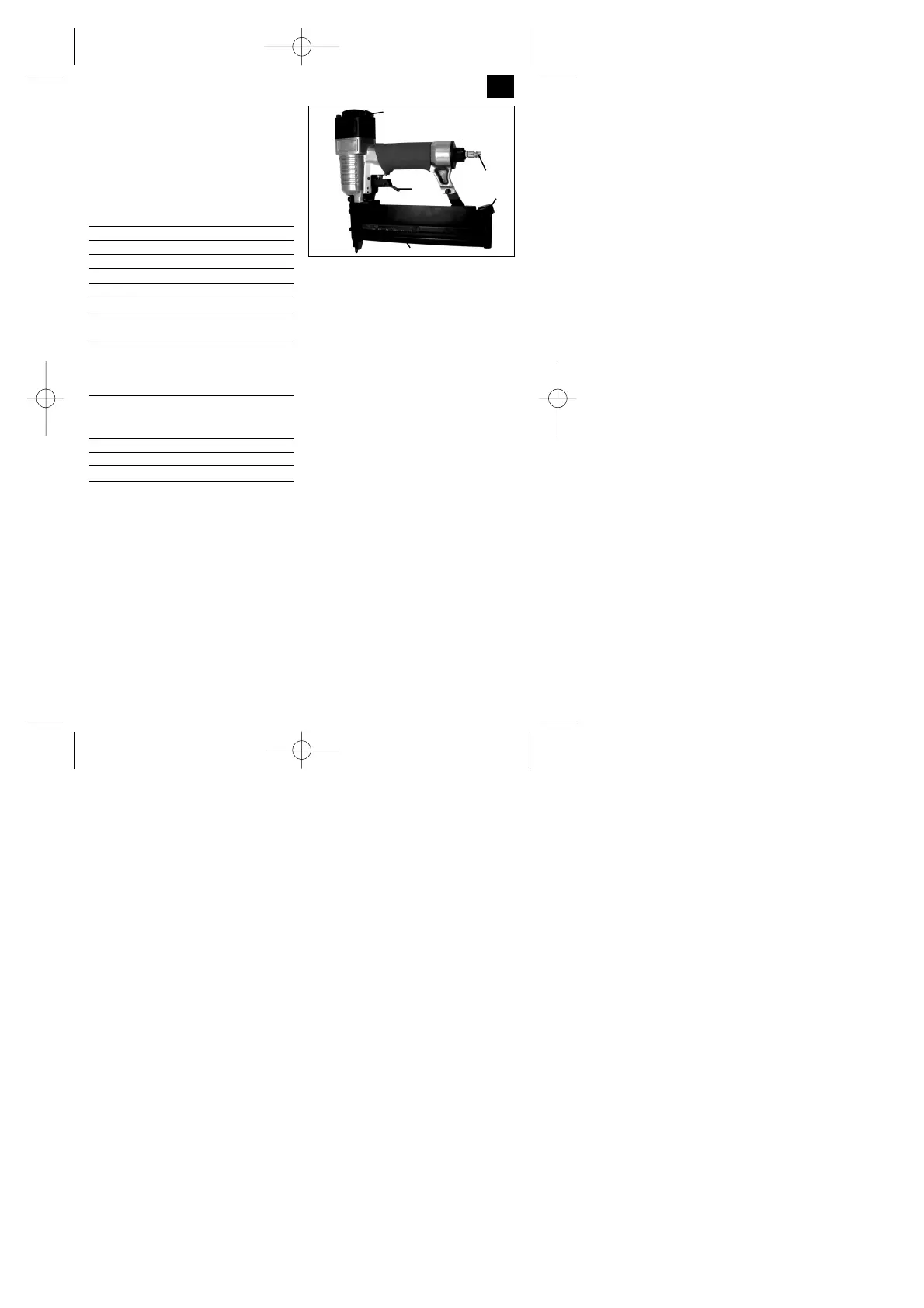

2. Illustrazione
Pos. Denominazione
A Levetta-grilletto
B Magazzino
C Levetta magazzino
D Nipplo di raccordo per raccordo aria
compressa
E Raccordo aria
F Uscita dell’aria girevole
3. Utilizzo regolamentare
La Graffatrice è un attrezzo con azionamento ad aria
compressa di molteplice utilizzo.
L’aria espulsa fuoriesce in avanti dal corpo della
Graffatrice.
Fare effettuare riparazioni e lavori di service soltanto
da officine specializzate autorizzate.
Avvertimento!
Un diametro interno del tubo troppo piccolo o un
tubo troppo lungo hanno di conseguenza una
perdita di potenza dell’apparecchio.
4. Avvertenze sulla sicurezza
Proteggete Voi stessi e gli altri da eventuali pericoli
d’infortunio prendendo le adeguate misure
precauzionali.
Non utilizzate la Graffatrice per lavori ad esso
inidonei.
Tenete lontano dai bambini attrezzi ad aria
compressa.
Mettersi al lavoro riposato e pieno di
concentrazione.
Effettuare il collegamento dell’aria compressa
soltanto tramite un organo d’innesto a chiusura
rapida.
La pressione di lavoro deve essere regolata
attraverso un dispositivo riduttore di pressione.
Non servirsi di ossigeno o gas infiammabili quali
fonti di energia.
Prima di eliminare eventuali disturbi di
funzionamento o di effettuare lavori di
manutenzione, staccare l’apparecchio dalla fonte
d’aria compressa.
Utilizzare soltanto ricambi originali.
Durante il lavoro colla Graffatrice, portate gli
indumenti protettivi necessari, specialmente
occhiali e guanti protettivi.
Non superare la pressione d’aria massima di 6
bar.
