40

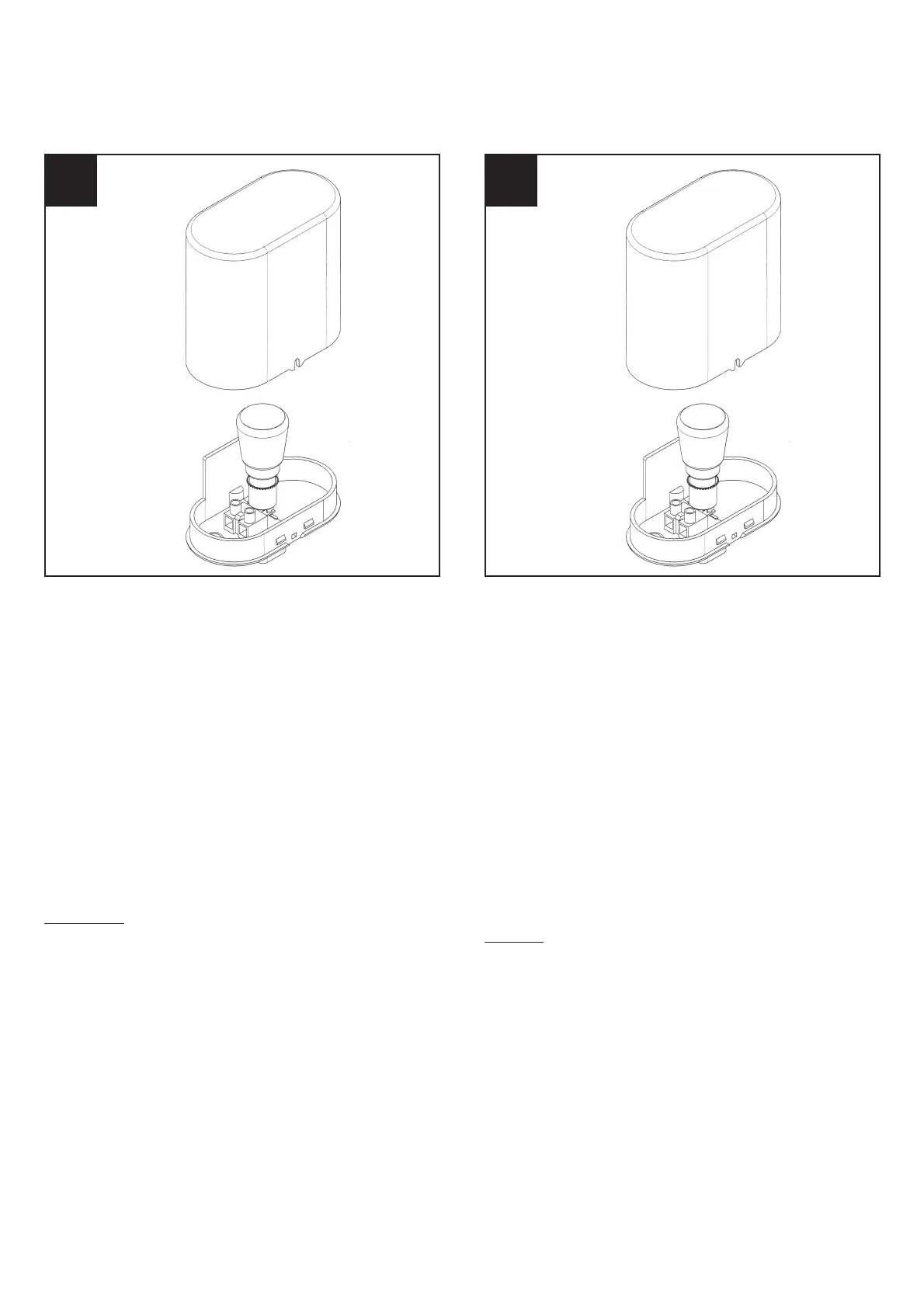

8. Montaż światła błyskowego
Światło błyskowe należy zamontować w dobrze widocznym
miejscu na słupie bramy. Podłączenie elektryczne wykonać
zgodnie ze schematem montażowym (strona 41, poz. 13 i 14).
8.
10. Podłączanie barier fotokomórkowych
Bariery fotokomórkowe należy zamontować na wysokości 40
cm przed i za bramą. Jeśli w strefie wykrywania znajdzie się ja-
kiś przedmiot, to brama nie zostanie zamknięta. Podłączenie
elektryczne wykonać zgodnie ze schematem montażowym
(strona 41, poz. 17,18,19 i 20)
Wskazówka: Można używać każdej, ogólnie dostępnej w
handlu fotokomórki 24 V!
9. Montaż dodatkowych elementów
sterow niczych
Wyłącznik kluczykowy, wyłącznik wewnętrzny albo zamek szy-
frowy należy zamontować w takim miejscu, aby można było
wygodnie obserwować strefę ruchu bramy.
Podłączenie elektryczne wykonać zgodnie ze schematem mon-
tażowym (strona 41, poz. 21 i 22).
8. A villogófény felszerelése
Szerelje fel a villogófényt az egyik kapuoszlopra, egy jól látható
helyre. Az elektromossági csatlakozáshoz lásd a csatlakozási
tervrajzot (41-es oldal 13-es és 14-es pozíció).
8.
10. A fénysorompók rákapcsolása
A fénysorompókat 40 cm-es magasságban kell a kapu elôtt és
mögött felszerelni. Ha az érzékelôk hatótávolságán belül vala-
milyen tárgy van, akkor a zárási folyamatot nem lehet véghez-
vínni.
Az elektromos csatlakozáshoz lásd a csatlakozási tervrajzot
(41-es oldal 17-es, 18-as, 19-es és a 20-as pozíció).
Utasítás:
minden szokványos 24 V -os fénysorompó használ-
ható!
9. A kiegészítô kezelôszervek felszerelése
A kulcsos nyomógombot, belsô nyomógombot vagy a kódkulc-
sot úgy kell elhelyezni, hogy a kapu mozgásterét jól be lehesen
látni.
Az elektromos csatlakozáshoz lásd a csatlakozási tervrajzot
(41-es oldal 21-es és 22-es pozíció).
