ITA man E1-MIA 00 Sistema Radiocomando E1-MIA
- Pagina 4 -
- Utilizzare cavi di sezione idonea max. 2,5 mmq.
- Collegare il circuito di Stop facendo attenzione che la corrente in esso circolante non superi il valore del fusibile
di protezione.
- Distribuire il comune alle funzioni interponendo sempre il relè di Safety.
- Al termine dell’installazione vericare che il circuito d’arresto funzioni correttamente.
- Vericare che tutti i ne corsa o i limitatori di carico siano correttamente funzionanti.
- Vericare che tutte le manovre funzionino correttamente e siano coerenti con la simbologia posta sul trasmettitore.
Denizione delle funzionalità principali:
Abilitazione, Messa in marcia, Spegnimento:
- INDICAZIONE SISTEMA FUNZIONANTE: il LED verde lampeggia lentamente (1 lampeggio/secondo): la
trasmissione è corretta, il sistema funziona regolarmente, la batteria è carica. LED rosso lampeggia lentamente
(1 lampeggio/secondo): la Trasmissione è corretta, il sistema funziona regolarmente, la batteria è scarica
(autonomia residua è inferiore a 1 ora).
- INDICAZIONE RICEVITORE SPENTO: il LED verde rimane acceso per 10 secondi poi lampeggia 2 volte ogni
2 secondi: l’unità trasmittente è stata abilitata, è attiva ma non riceve segnali dall’unità ricevente che potrebbe
essere spenta.
- INDICAZIONE TRASMISSIONE DISTURBATA: il LED verde o rosso (dipende dallo stato di carica della batteria)
lampeggia velocemente. In questa situazione è probabile che a breve il sistema si arresti perchè disturbato,
perchè si è al limite del raggio d’azione del sistema o in una posizione con presenza di ostacoli che impediscono
la trasmissione dei segnali.
- INDICAZIONE STATO AUTOSPEGNIMENTO IMMINENTE: i LED verde e rosso lampeggiano velocemente e
alternativamente: restano 30 trenta secondi prima dell’autospegnimento. L’attivazione di un qualsiasi comando

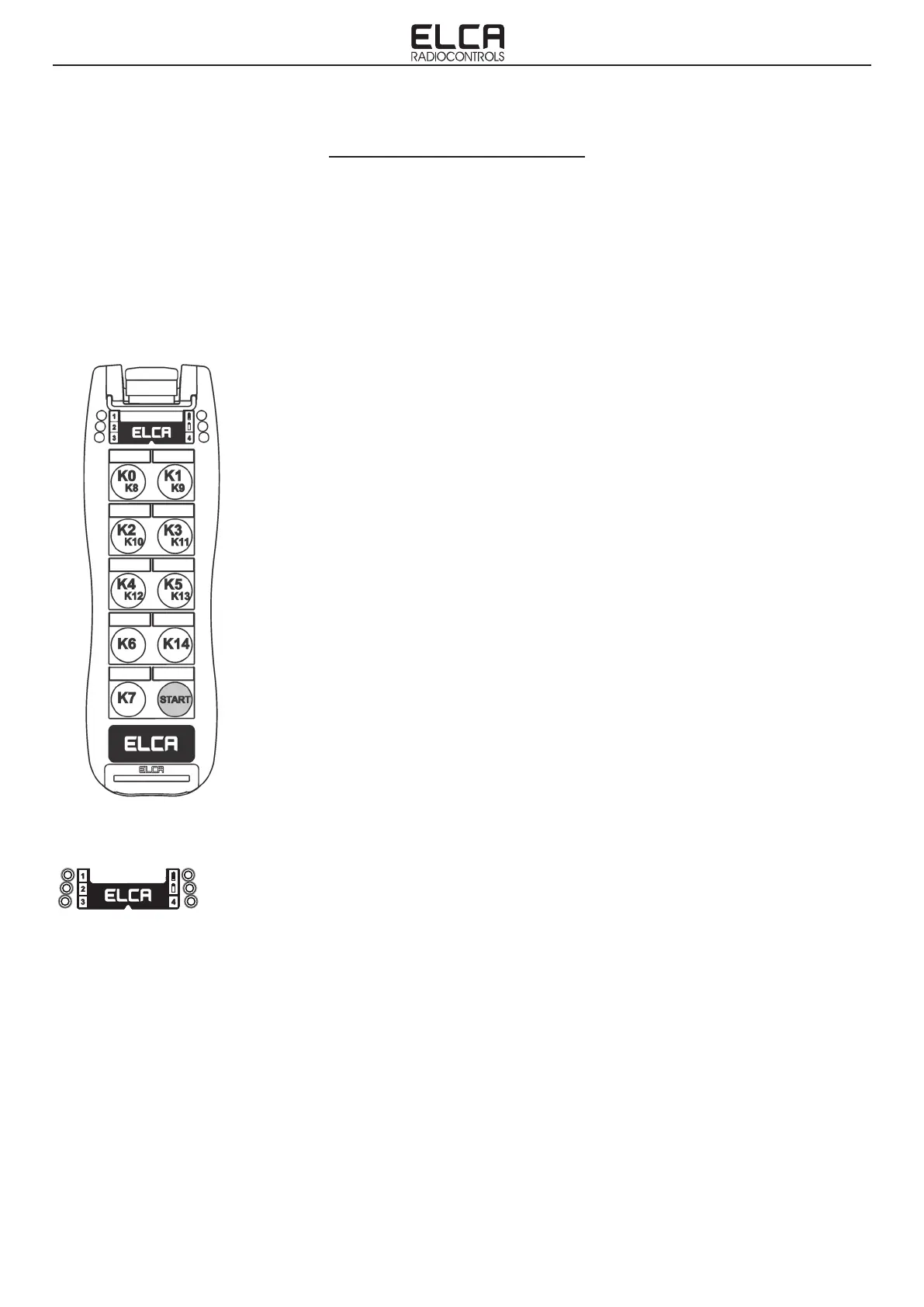

- ABILITAZIONE TRASMETTITORE. Premere in sequenza START (si accende il LED
verde), tasto K7, START (il LED verde lampeggia velocemente). Il trasmettitore esce
dalla fabbrica con questa sequenza di abilitazione; l’utente nale la può modicare in
qualsiasi momento. Attenzione: Se il ricevitore non è alimentato il trasmettitore
non potrà essere abilitato.
- MESSA IN MARCIA. Dopo aver abilitato l’unità trasmittente premere il pulsante
START (il LED verde lampeggia lentamente).
- SPEGNIMENTO TRASMETTITORE. Premere il pulsante a Fungo. L’unità
trasmittente spenta si pone in una condizione di basso consumo e può essere
riposto in attesa del prossimo utilizzo.
Funzioni di Sicurezza.
- EMERGENZA PASSIVA: Nel caso in cui all’unità rivcevente non sia più possibile
interpretare correttamente i segnali trasmessi dall’unità trasmittente per l’interruzione
del collegamento radio, per la presenza di interferenze o disturbi in radiofrequenza
l’unità ricevente si arresta automaticamente disattivando tutte le uscite e aprendo il
circuito di Stop. Tempo di intervento minore di 500 mS.
- EMERGENZA ATTIVA: Con il sistema radiocomando attivo quando si preme il
pulsante a Fungo viene trasmesso il comando di Stop e l’unità ricevente disattiva
tutte le uscite e apre il circuito di Stop. Tempo di intervento minore di 100 mS
- COMANDO SAFETY: Il comando Safety viene trasmesso ogni volta che un tasto
funzione viene attivato. Viene utilizzato per garantire una maggiore protezione dai
movimenti non voluti dalla posizione di riposo (UMFS).
Segnalazioni luminose.
- INDICAZIONE STATO BATTERIA.
- Batteria carica: LED verde lampeggia lentamente, 1 lampeggio/secondo
- Batteria scarica (1 ora di autonomia): LED rosso lampeggia lentamente, 1
lampeggio/secondo
- Batteria scarica (5 minuti di autonomia): LED rosso lampeggia velocemente.
- SISTEMA IN ATTESA DELLA SEQUENZA DI ABILITAZIONE: LED verde sso per
5 secondi: se entro questo periodo non si immette la sequenza che abilita l’unità
trasmittente, si accende il LED rosso per 1 secondo, poi il sistema si spegne.
- ERRORE SEQUENZA DI ABILITAZIONE: LED rosso acceso per 1 secondo poi il
sistema si spegne.
Spia ROSSA
Spia VERDE
1, 2, 3, 4 Spie Bianche
