ITA man E1-MIA 00 Sistema Radiocomando E1-MIA
- Pagina 12 -

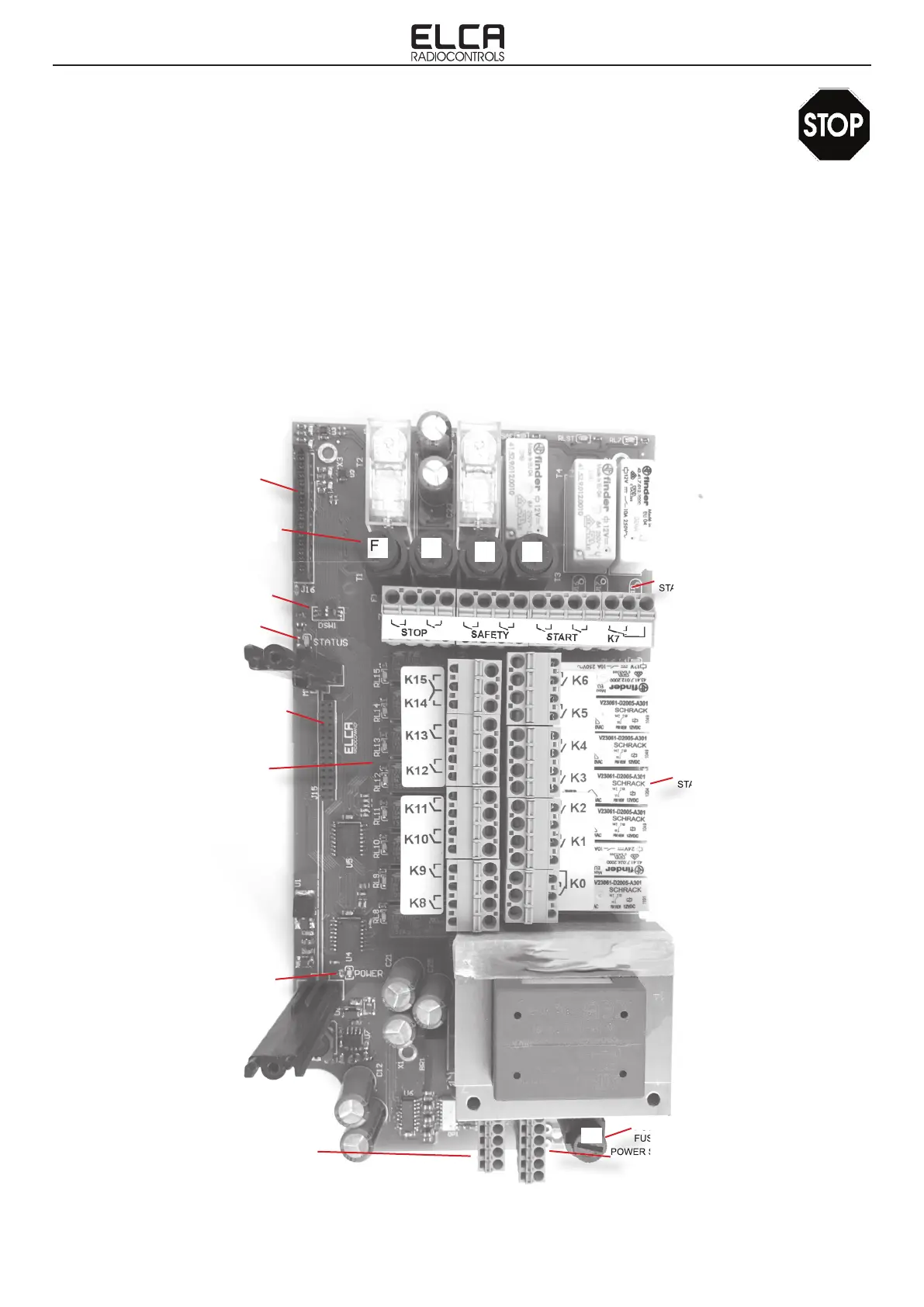

L’unità ricevente AR E1 FEXI.A è costituito da quattro parti principali.
- SCHEDA BASE. Contiene i relè di STOP, SAFETY e di comando, i morsetti per il collegamento elettrico, lo stadio di
alimentazione ed il supporto con il collegamento elettrico del modulo radio ricevente.
- MODULO RADIO RICEVENTE. Contiene tutta l’elettronica per la ricezione, la decodi ca dei comandi trasmessi dal
trasmettitore e l’identi cazione del sistema. Sul modulo radio ricevente viene installata la scheda ID con il codice
identi cativo.
- SCHEDA ID CON IL CODICE IDENTIFICATIVO. Come si evince dal nome contiene il codice identi cativo del
sistema che è univoco. Questo codice permette al sistema di riconoscere i segnali trasmessi dal trasmettitore a cui
è accoppiato. In questa scheda vengono anche memorizzati i dati funzionali del sistema.
- SCHEDA ESPANSIONE. Scheda che permette di espandere le funzionalita del sistema in modo da ottenere otto
usicte on/off aggiuntive.
5.1 DESCRIZIONE DEL FUNZIONAMENTO
5. UNITA RICEVENTE
STATUS LED
INPUT FEEDBACK
POWER LED
RELAYS
STATUS LED
RELAYS
STATUS LED
STATUS LED
STATUS LED
RELAYS
STATUS LED
STATUS LED
STATUS LED
DIP SWITCH
EXPANSION BOARD
CONNECTOR
POWER SUPPLY
RADIO MODULE
CONNECTOR
F1 F2
F3 F4
F5
FUSE
F1
POWER SUPPLY
FUSE
POWER SUPPLY
POWER SUPPLY
POWER SUPPLY
FUSE
FUSE
