5
Elementi di comando
Elementi di comando
Riempimento e spurgo

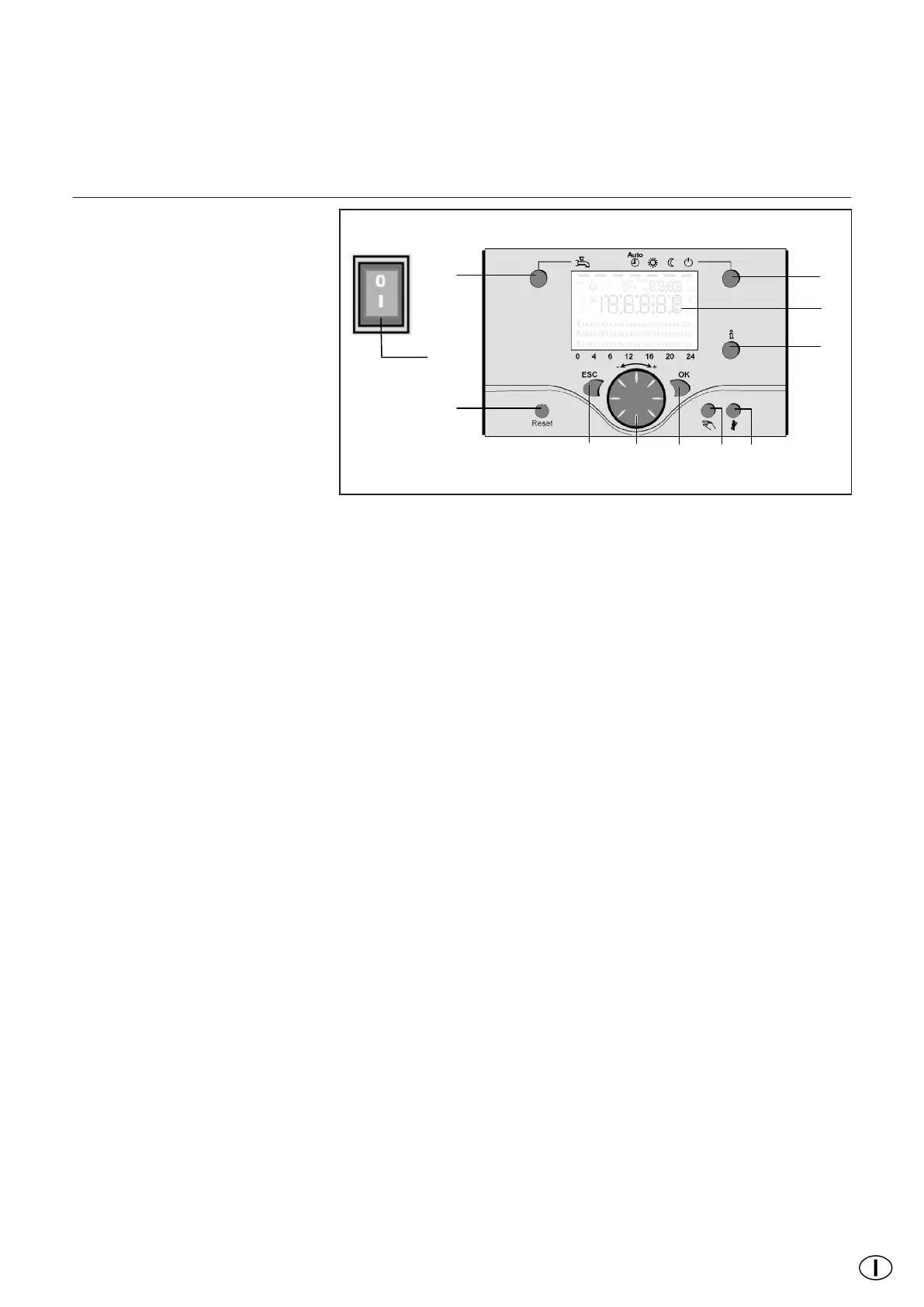

Legenda:
A Interruttore on/o󰀨
B Tasto ESC
C Manopola di regolazione
temperatura ambiente
D Tasto di conferma (OK)
E Tasto funzionamento manuale
F Tasto funzione spazzacamino
G Tasto informazione
H Tasto reset
I Tasto modo operativo circuito (i)
riscaldamento
L Display
M Tasto modo operativo ACS
Tasto modo operativo ACS (M)
Per inserire la produzione acqua calda.
(barra sul display sotto il simbolo del
rubinetto)
Tasto modo operativo circuito (i)
riscaldamento (I)
Per impostare 4 diversi modi operativi
di riscaldamento:
autom. orologio: regime automatico
secondo il programma orario
sole 24 h: regime di riscaldamento con
setpoint comfort
luna 24 h: regime di riscaldamento con
valore pressato ridotto
modo antigelo: riscaldamento
disinserito, funzione antigelo attiva
Display (L)
Tasto informazione (G)
Consultazione delle seguenti
informazioni senza inusso sulla
regolazione:
temperature, stato operativo
riscaldamento/ACS, avvisi di errore.
Manopola di regolazione
temperatura ambiente (C)
- per modicare la temperatura
ambiente
- con questa manopola è possibile
selezionare e modicare
le impostazioni durante la
programmazione.
Tasto di conferma (OK) (D)
Tasto ESC (B)
Entrambi i tasti sono utilizzati
insieme alla manopola - + per la
programmazione e la congurazione
del regolatore. Le impostazioni che
non possono essere selezionate con
gli elementi di comando richiedono una
M
A
H
B C D E F
I
L
G
programmazione specica.
Premendo il tasto ESC si passa di
volta in volta al livello superiore; i valori
modicati non vengono ripresi.
Per passare al livello di comando
successivo o salvare i valori modicati,
premere il tasto OK.
Tasto funzionamento manuale (E)
Premendo il tasto si inserisce il
funzionamento manuale del regolatore;
tutte le pompe sono in funzione, il
miscelatore non viene più comandato
e il bruciatore è regolato a 60 °C
(sul display appare il simbolo del
cacciavite).
Tasto funzione spazzacamino (F)
Premendo brevemente il tasto la
caldaia si porta nel modo operativo
per la misurazione delle emissioni;
per disattivare la funzione premere
ancora il tasto (la funzione si disattiva
automaticamente dopo 15 minuti;
simbolo del cacciavite sul display).
L’impiego è riservato esclusivamente
allo spazzacamino.
Tasto reset (H)
Premendo brevemente il tasto reset si
annulla il blocco del bruciatore.
Interruttore On/O󰀨 (A)
Posizione 0:
l’apparecchio e tutti i componenti
elettrici collegati non sono sotto
tensione. La protezione antigelo non è
garantita.
Posizione I:
l’apparecchio e tutti i componenti
elettrici collegati sono pronti per l’uso.
Riempimento e sato della caldaia
THISION S PLUS e dell’impianto di
riscaldamento
Per il riempimento dell’impianto di
riscaldamento si applica il metodo
convenzionale.
L’impianto deve essere disaerato lato
riscaldamento e lato acqua calda.
La pressione dell’acqua può essere
letta sul manometro analogico o tramite
il tasto informazione. Al termine del
riempimento e dello sato, la caldaia è
pronta per la messa in servizio.
La pressione dell’acqua dovrebbe
essere nuovamente controllata dopo
un certo periodo. Se necessario,
rabboccare acqua. (Avvertenza: prima
del rabbocco, riempire il tubo essibile
di acqua per evitare di immettere aria
nell’impianto di riscaldamento.)
Tenendo premuto il tasto E per più di 3
secondi si e󰀨ettua lo sato della pompa
e dalla caldaia. Questa funzione dura
ca. 16 min.
Attivare sempre prima la funzione di
sato per la prima messa in servizio
e dopo il riempimento o il rabbocco
dell’impianto di riscaldamento.
