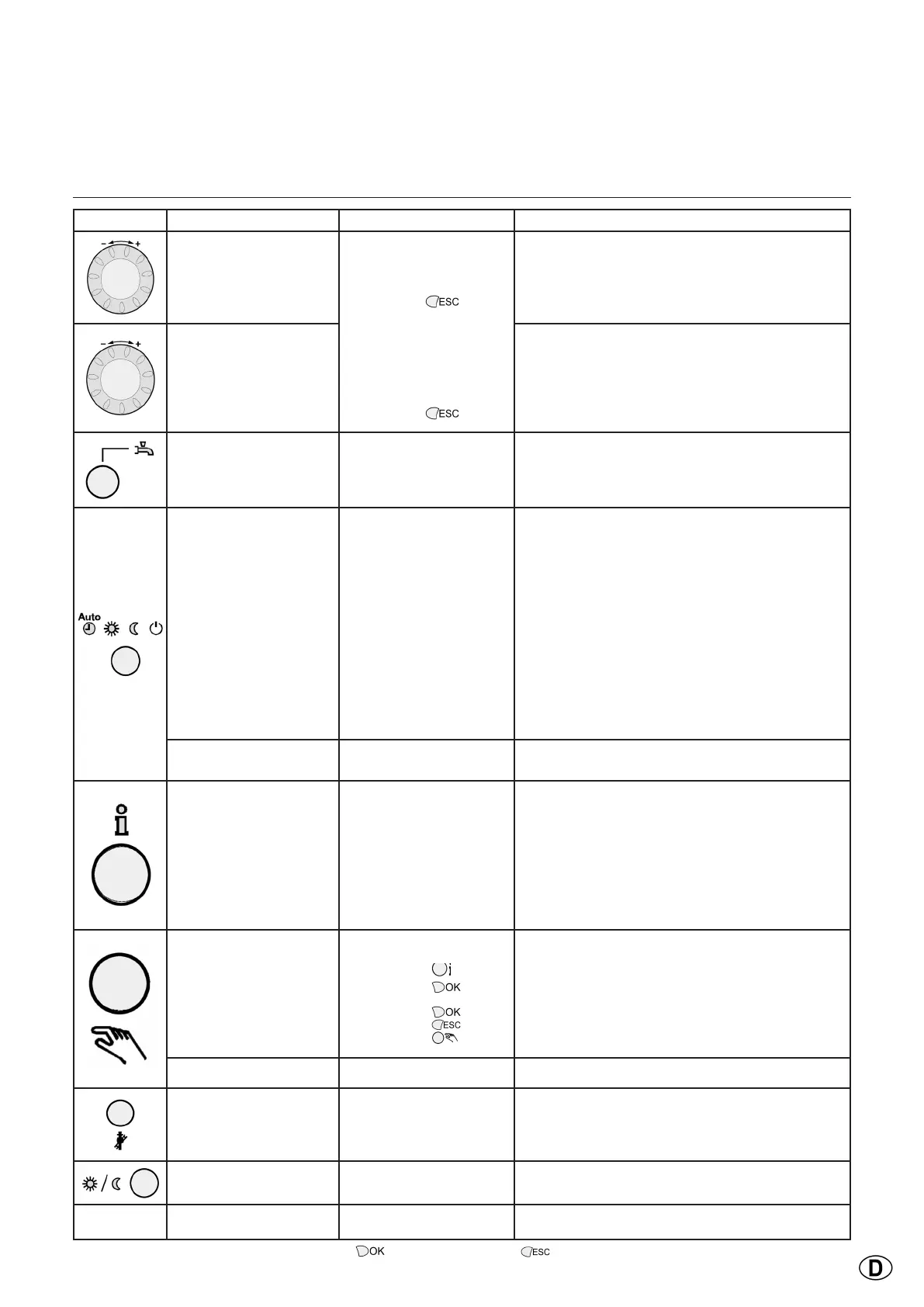

7
Taste Aktion Vorgehensweise Anzeige / Funktion
gewünschte Raumtemperatur
einstellen
HK2 gemeinsam mit HK1
Drehknopf links/rechts betätigen
Drehknopf erneut drehen Abspeichern
mit Taste OK
oder 5 s warten
oder -Tastendruck
Komfortsollwert mit blinkender Temperatur -Angabe
blinkende Temperaturanzeige in 0,5°C-Schritten von 10,0 - 30°C
Komfortsollwert übernommen
Komfortsollwert nicht übernommen
- nach 3 s erscheint Grundanzeige
gewünschte Raumtem- peratur für
HK1 oder HK2 einstellen
oder
2. HK unabhängig von HK1
Drehknopf links/rechts betätigen
Taste OK
Drehknopf links/rechts betätigen
Abspeichern mit Taste OK
oder 5 s warten
oder -Tastendruck
Heizkreis wählen
Heizkreis wird übernommen
blinkende Temperaturanzeige in 0,5°C-Schritten von 10,0 - 30°C
Komfortsollwert übernommen
Komfortsollwert nicht übernommen
- nach 3 s erscheint Grundanzeige
Warmwasserbetrieb EIN- oder AUS-
schalten
Tastendruck Warmwasserbetrieb Ein / Aus
(Segmentbalken unter Warmwasser-Symbol sichtbar/unsichtbar)
- Ein: Warmwasserbereitung nach Schaltprogramm
- Aus: keine Warmwasserbereitung
- Schutzfunktionen aktiv
Betriebsart wechseln
Werkseinstellung
1x kurzer Tastendruck erneuter kurzer
Tastendruck
erneuter kurzer Tastendruck
Automatikbetrieb Ein, mit:
- Heizbetrieb nach Zeitprogramm
- Temperatur-Sollwerte nach Heizprogramm
- Schutzfunktionen aktiv
- Sommer/Winter Umstellautomatik aktiv
- ECO-Funktionen aktiv
(Segmentbalken unter entsprechendem Symbol sichtbar)
Dauernd KOMFORT heizen Ein, mit:
- Heizbetrieb ohne Zeitprogramm auf Komfort-Sollwert
- Schutzfunktionen aktiv
Dauernd REDUZIERT heizen Ein, mit:
- Heizbetrieb ohne Zeitprogramm auf Reduziert-Sollwert
- Schutzfunktionen aktiv
- Sommer/Winter Umstellautomatik aktiv
- ECO-Funktionen aktiv
Schutzbetrieb Ein, mit:
- Heizbetrieb ausgeschaltet
- Temperatur nach Frostschutz
- Schutzfunktionen aktiv
Reglerstopfunktion
1x Tastendruck (> 3 s)
erneuter Tastendruck (> 3 s)
304: Reglerstopfunktion Sollwert einstellen
nach 3 s erscheint Grundanzeige
Anzeige versch.
Informationen
1x Tastendruck
erneuter Tastendruck
erneuter Tastendruck
Tastendruck
INFO-Segment wird eingeblendet
- Status Kessel - Raumtemperatur
- Raumtemperatur Minimum
- Status Warmwasser - Raumtemperatur Maximum
- Status Heizkreis 1 - Außentemperatur
- Status Heizkreis 2 - Außentemperatur Minimum
- Außentemperatur Maximum
- Uhrzeit / Datum -Warmwassertemperatur 1
- Fehlermeldung - Kesseltemperatur
- Wartungsmeldung - Vorlauftemperatur
(Anzeige der Infozeilen ist abhängig von der Konguration)
zurück zur Grundanzeige; INFO-Segment wird ausgeblendet
Betriebsweise gemäß
manuell einzustellender
Sollwerte
Änderung der werkseitig
eingestellten Kesseltemperatur
kurzer Tastendruck
kurzer Tastendruck
kurzer Tastendruck
Drehknopf -/+ drehen
kurzer Tastendruck
kurzer Tastendruck
kurzer Tastendruck
Handbetrieb Ein (Symbol-Schraubenschlüssel sichtbar)
- Heizbetrieb auf voreingestellte Kesseltemperatur (Werkseinstellung = 60°C)
301: Handbetrieb Sollwert Handbetrieb einstellen?
blinkende Temperaturanzeige
gewünschten Sollwert einstellen
Status Kessel
Handbetrieb Aus (Symbol-Schraubenschlüssel erlischt)
Entlüftungsfunktion 1x Tastendruck (> 3 s)
erneuter Tastendruck (> 3 s)
312: Entlüftungsfunktion EIN
Entlüftungsfunktion AUS
Aktivierung Schornstein- fegerfunktion Tastendruck (< 3 s)
erneuter Tastendruck (< 3 s)
Schornsteinfegerfunktion Ein
Schornsteinfegerfunktion Aus
kurzzeitige Absenkung der
Raumtemperatur am QAA75 / 78
Tastendruck
erneuter Tastendruck
Heizen auf Reduziertsollwert
Heizen auf Komfortsollwert
RESET
Reset-Taste Tastendruck (< 3 sek.) erneuter
Tastendruck > 3 sek.
Gerät manuell verriegelt, nicht freigegeben Gerät wird entriegelt, Alarmglocke
verschwindet
= Bestätigung
= Abbruch bzw. zurück zur Grundanzeige
Bedienung
Hauptfunktionen Bedieneinheit
