Functie
Gasblok MB-ZRDLE
MBZRDLE... B01S.. (tweetraps)
Compacte unit bestaande uit:
filter, instelbare drukbewaker, niet-
instelbare, snel openende en sluitende
veiligheidsklep, instelbare drukregelaar,
hoofdklep (eerste en tweede trap) met
instelbaar debiet en hydraulische rem en
snel sluitend.
Fabrieksinstelling:
- Debiet 1
e
trap en 2
e
trap op maximale
waarde ingesteld.
- Ontstekingscapaciteit en drukregelaar
op minimale waarde ingesteld.
Technische gegevens
Ingangsdruk max. 360 mbar
Omgevingstemperatuur - 15 tot +70 C°
Spanning 230 V / 50 Hz
Opgenomen vermogen 60 VA
Beschermingsindex IP 54
Gasaansluiting Rp 3/4" of Rp 1" 1/4
Montagestand:
- Verticaal met staande spoel
- Horizontaal met liggende spoel
Afstellen van de drukregelaar
Voor de instelling van de uitgangsdruk
zijn 60 omwentelingen van de instelbout
mogelijk. Drie omwentelingen rechtsom
verhogen de druk met 1 mbar, drie
omwentelingen linksom verlagen de
druk met 1 mbar.
Bij de inbedrijfstelling:
• ten minste 10 omwentelingen
rechtsom (+)
• achteraf de instelling verfijnen (meer of
minder druk)
• Controleer de gasdruk op de
meetnippel 119pBr.

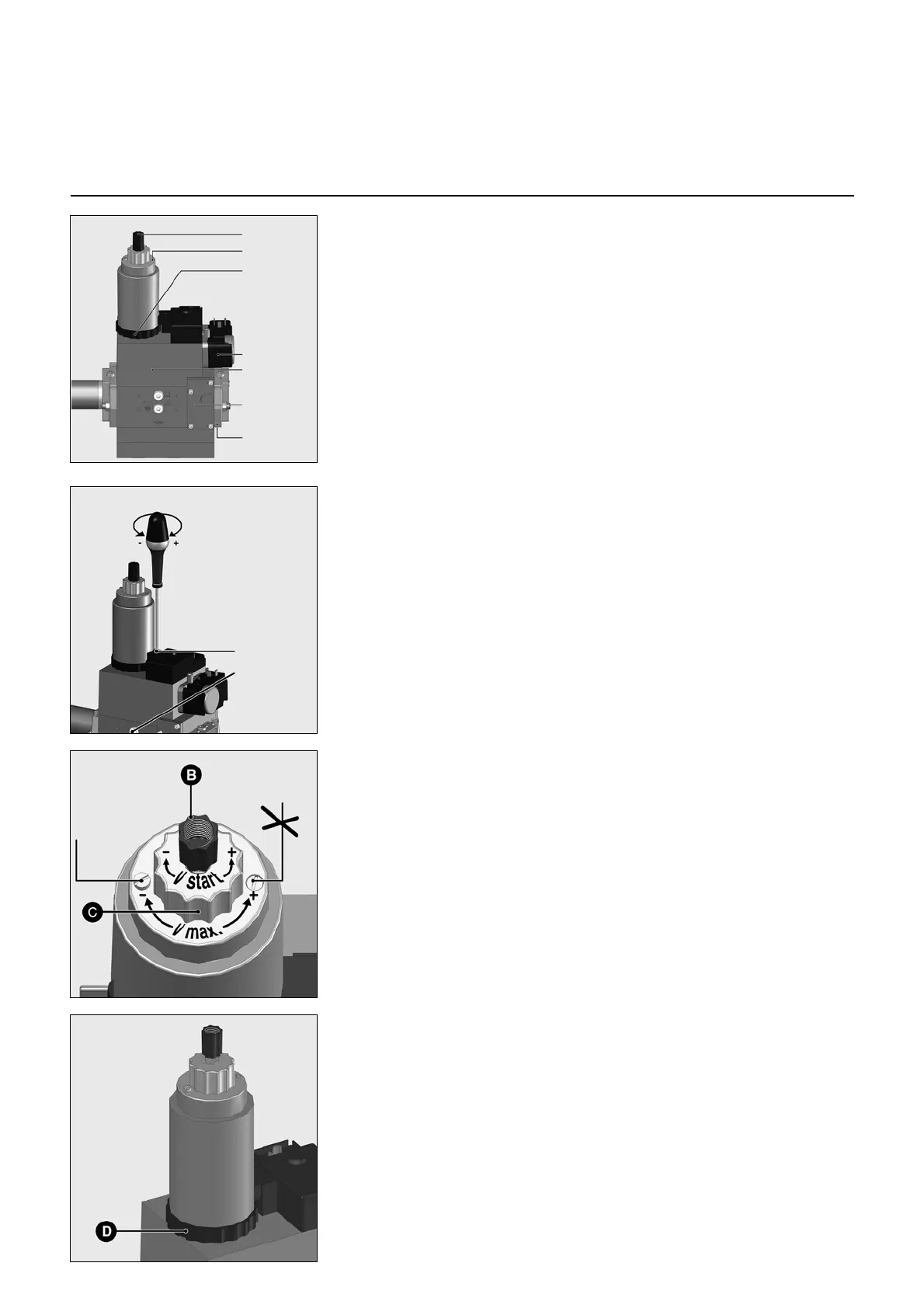

Instelling ontstekingscapaciteit
• Plastic kap B losschroeven.
• Omdraaien en als sleutel voor het
draaien van de instelbout gebruiken
(drie omwentelingen om van
minimum- naar maximumcapaciteit te
gaan).
• Startcapaciteit verminderen door
rechtsom en verhogen door linksom te
draaien.
Instelling van de nominale capaciteit
• Blokkeerbout losdraaien (de
verzegelde bout aan de andere kant
mag niet worden losgedraaid)
Instelling van het gasdebiet voor de
2
e
trap
• Nominaal gasdebiet verminderen door
de instelknop C, die zich op het
bovenste gedeelte van de
magneetspoel bevindt, linksom te
draaien. Door rechtsom te draaien
wordt het debiet vergroot.
Instelling van het gasdebiet voor de
1
e
trap
Handmatig (zonder gereedschap).
• Gasdebiet verminderen door ring D,
die zich aan het onderste gedeelte
van de magneetspoel bevindt,
rechtsom te draaien. Vergroten van
het gasdebiet door rechtsom te
draaien.
Instelling van de hydraulische rem
Instelling van de 2
e
trap
Instelling van de 1
e
trap
Gasdrukbewaker
Spoel van de
elektroklep
Deksel van het
filter
Verbindingsbeugel
Instelbout van de
gasdrukregelaar
pBr (4 - 20 mbar)
Borgschroef
Verzegelde
schroef
