elco VG 1.105 D E - Page 6

09/2018 - Art. Nr. 4200 1092 1400A6
Functie

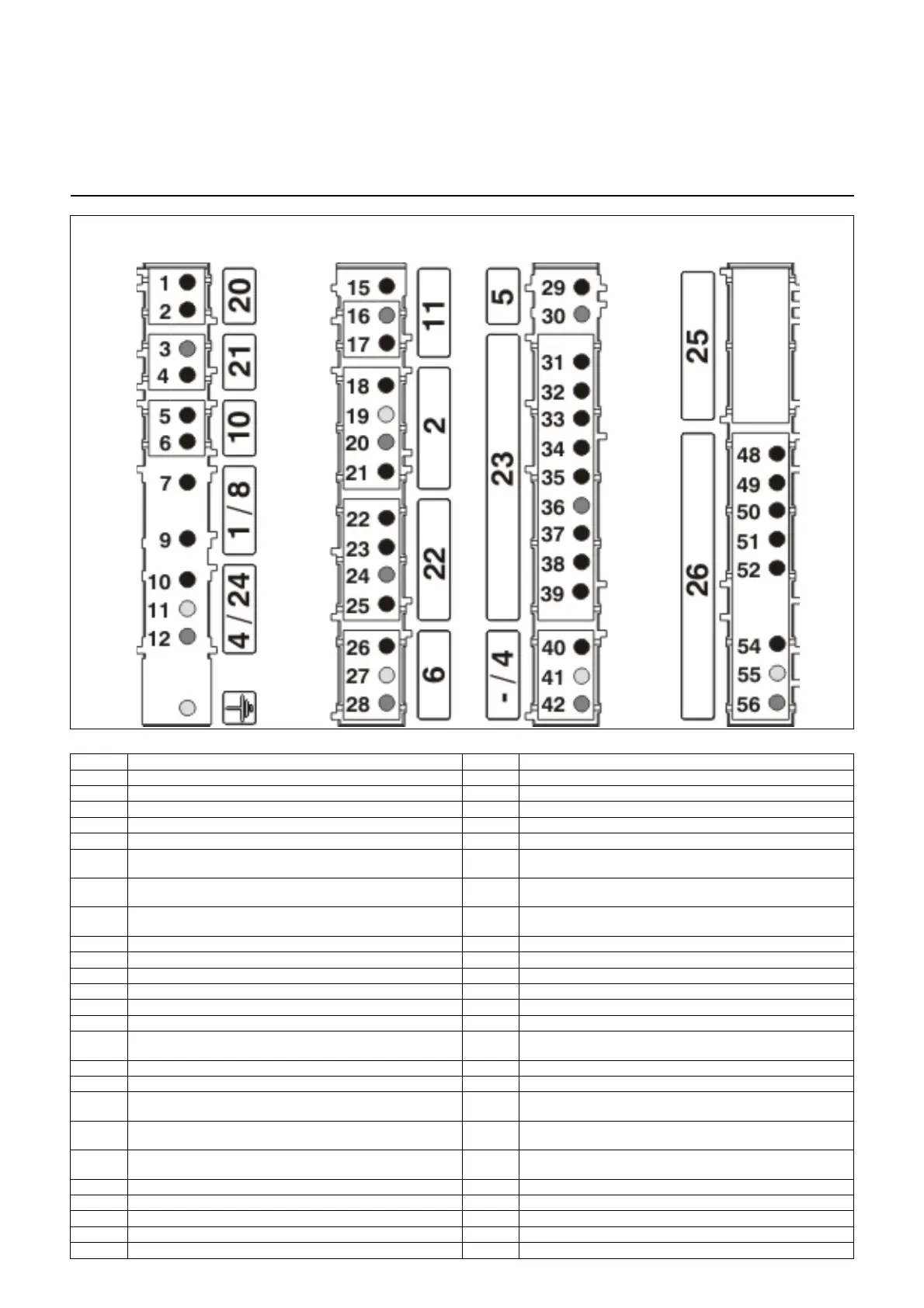

Aansluitschema
Aansluitsokkel
Klem Naam Klem Naam
1 Klem A van de automaat 29 Klem 3 van de automaat
2 Klem 9 van de automaat 30 Neutraal
3 Neutraal 31 Klem T7 op Wielandsteker 4P. (1 van de SM-st.)
4 Klem B van de automaat 32 Klem C van de automaat (2 van de SM-st.)
5 Klem 4 van de automaat 33 Klem T1 op Wielandsteker 7P. (3 van de SM-st.)
6 Klem 7 van de automaat 34 Klem B5 op Wielandsteker 4P. (4 van de SM-st.) en fase
van klep 2
7 Klem T2 op Wielandsteker 7P. 35 Klem B4 op Wielandsteker 7P. (5 van de SM-st.) en fase
van klep 1 (klem 5 van de automaat)
9 Klem 9 van de automaat door brug (of temperatuurregelaar)
regelaar
36 Neutraal (6 van de SM-st.)
10 Klem 4 van de automaat 38 Klem 4 van de automaat (8 van de SM-st.)
11 Aarde 39 Klem T8 op Wielandsteker 4P. (klem 9 van de SM-st.)
12 Neutraal 40 Fase
15 Klem 2 van de automaat 41 Aarde
16 Neutraal (klem 8 van de automaat) 42 Neutraal
17 Klem 9 van de automaat 48 Klem T8 op Wielandsteker 4P.
18 Klem B5 op Wielandsteker 4P. en klem 4 van de SM-st.
(2. st.)
49 Klem T6 op Wielandsteker 4P.
19 Aarde 50 Klem T7 op Wielandsteker 4P. (1 van de SM-st.)
20 Neutraal 51 Klem T2 op Wielandsteker 7P. door de gasdrukbewaker
21 Klem 5 van de automaat en klem B4 op Wielandsteker 7P.
(1. st.)
52 Klem 9 van de automaat
22 Klem 5 van de automaat en klem B4 op Wielandsteker 7P.
(teller 1. st.)
54 Fase
23 Klem B5 op Wielandsteker 4P. en klem 4 van de SM-st.
(teller 2. st.)
55 Aarde
24 Neutraal 56 Neutraal
25 Fase
26 Fase
27 Aarde
28 Neutraal
Klem
Klem Klem Klem
Steker Nr
Steker Nr
Steker Nr
Afstands-
ontgrendeling
Weergave
Storing
Gasdruk-
bewaker
Brander-
motor
Voeding L1 VlamcontroleMagneetklep IIBedrijfsurenteller
Continue ventilatie OntstekingServo-aandrijving
Regelaar
Luchtdruk-
bewaker
Steker Nr
