3.1 BEVOR SIE BEGINNEN
1 Nullung: vergewissern Sie sich, dass die Messflächen an den
Backen sauber sind. Lösen Sie die gerändelte Schrauben oben
links an der Messwertanzeige und drehen Sie die Skala, bis '0' mit
dem langen Zeiger ausgerichtet ist.
2 Stellen Sie die untere und obere Grenzwertmarke am Außenrand
der Messwertanzeige nach Bedarf ein.
3.2 VERWENDUNG DES ELCOMETER 124
1 Öffnen Sie die Backen mit dem Hebel oben
an der Messwertanzeige.
2 Legen Sie eine Materialprobe zwischen die
Backen ein und lassen Sie den Hebel
vorsichtig los.
3 Dickenberechnung:
a) Multiplizieren Sie die Anzahl der mit
der kleinen Skala gezählten
vollständigen Umdrehungen mit dem
Messwert auf der großen Skala:
Metrisch: 200 μm (pro Teilstrich) /
Imperial: 10 mil
b) Addieren Sie die auf der großen
Skala angezeigte Dicke.
Die lange Nadel zeigt kleine
Dickenunterschiede an und die kurze Nadel
zeigt an, wie viele vollständige Umdrehungen
die lange Nadel gemacht hat.

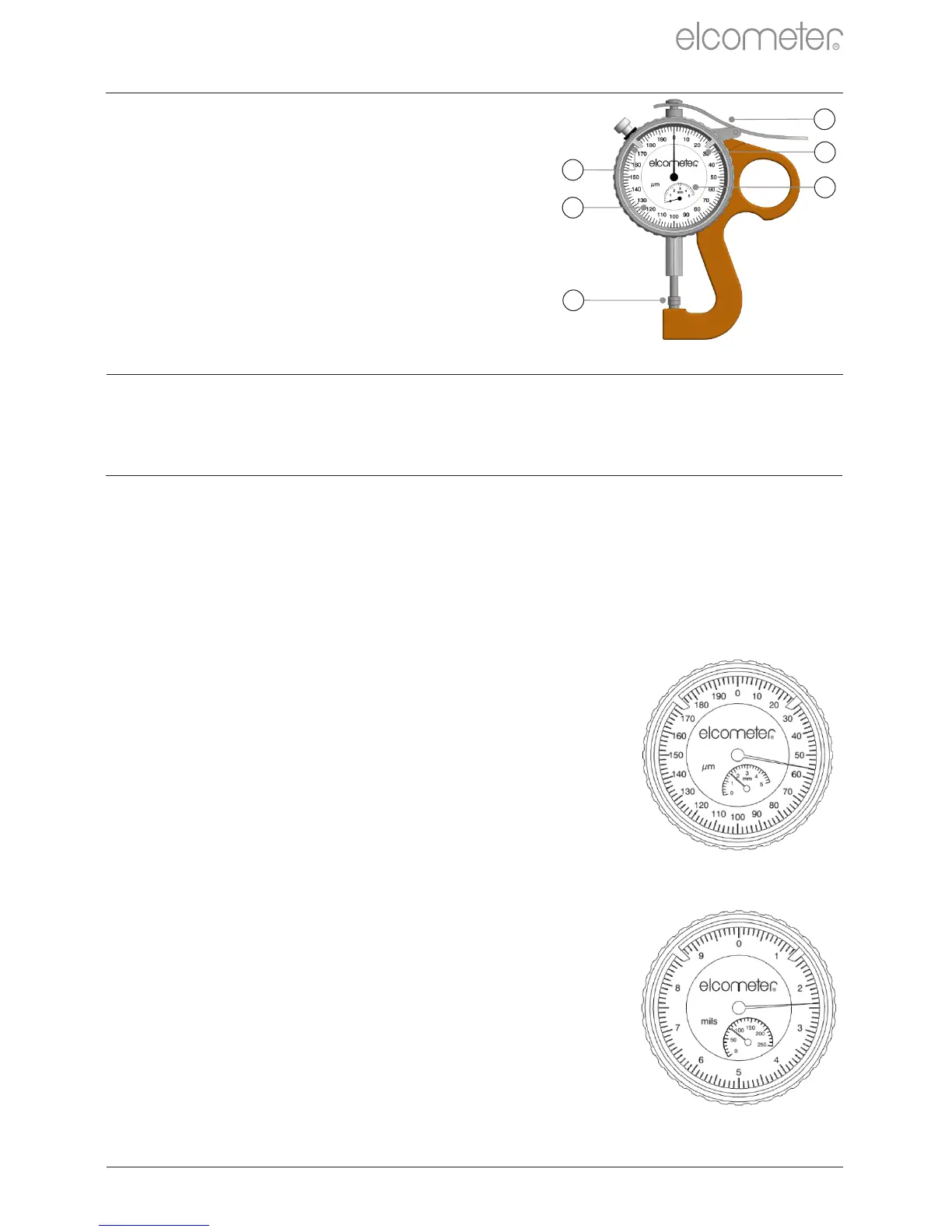

1 Hebel
2 Backen
3 Obere und untere Grenzwertmarke
4 Große Skala
5 Kleine Skala
1 GERÄTEÜBERBLICK
www.elcometer.com
2
2 PACKUNGSINHALT
<
Elcometer 124 Foliendickenmessuhr
<
Gebrauchsanleitung
R
1
2
3
3
4
3 ERFASSEN EINES MESSWERTS
5
Metrische Messuhr:
Dicke 1,656 mm
Imperiale Messuhr:
Dicke 82,4 mil
