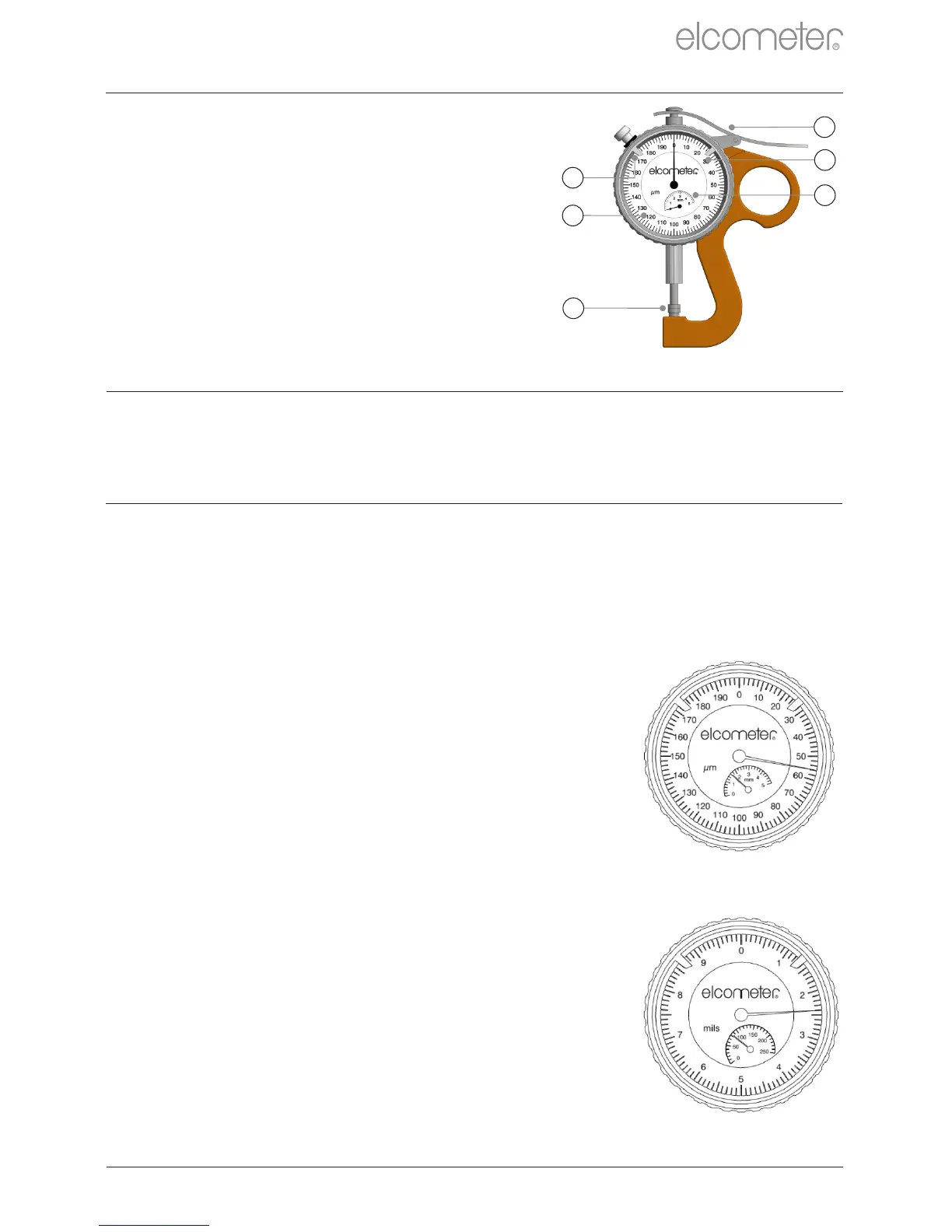

1 レバー
2 アンビル
3 上限と下限のマーカー
4 ⼤きい⽬盛盤
5 ⼩さい⽬盛盤
1 本体外観
jp
www.elcometer.com
2
2 梱包内容
<
Elcometer 124シックネスゲージ
<
ユーザーガイド
R
1
2
3
3
4
3 測定
3.1 測定を始める前に
1 ゼロ値を設定します。アンビルの表⾯に汚れや埃がついていないこ
とを確認します。⽬盛盤の左上にあるネジを緩め、⾧針の先端が
「0」の⽬盛に合うまで⽬盛盤を回します。
2 必要に応じて、⽬盛の外側にある上限と下限のマーカーの位置を合
わせます。
3.2 Elcometer 124の使⽤
1 ⽬盛盤の上にあるレバーを押して、スピン
ドルを上げます。
2 アンビルの間に試験⽚を挟み、レバーを
ゆっくり放します。
3 試験⽚の厚さを計算します。
a) ⼤きい⽬盛盤の⾧針が回転した回数
を、⼩さい⽬盛盤で読み取ります。
その数に、⾧針1回転分（メートル
単位では200μm、インペリアル単位
では10mil）を掛けます。
b) ⾧針が指している値を⾜し合わせます。
⼤きい⽬盛盤の⾧針は、測定値の端数（下
2～3桁）に当たる量を⽰します。⼩さい⽬
盛盤の短針は、⾧針が何回回転したかを⽰
します。
5
メートル単位の測定
値：1.656mm
インペリアル単位の測定
値：82.4mil
