1 DESCRIPCIÓN GENERAL DEL MEDIDOR
El Detector de microorificios Elcometer 270 utiliza el método de
«esponja húmeda» para detectar defectos.
Cuando la esponja de la varilla pasa por encima de un microorificio, la
corriente pasa del detector a través de la humedad del orificio al
sustrato situado debajo y regresa al detector a través del cable de
retorno de señal. Este flujo de corriente desencadena una alarma
sonora y provoca que se encienda intermitentemente el LED de
alarma.

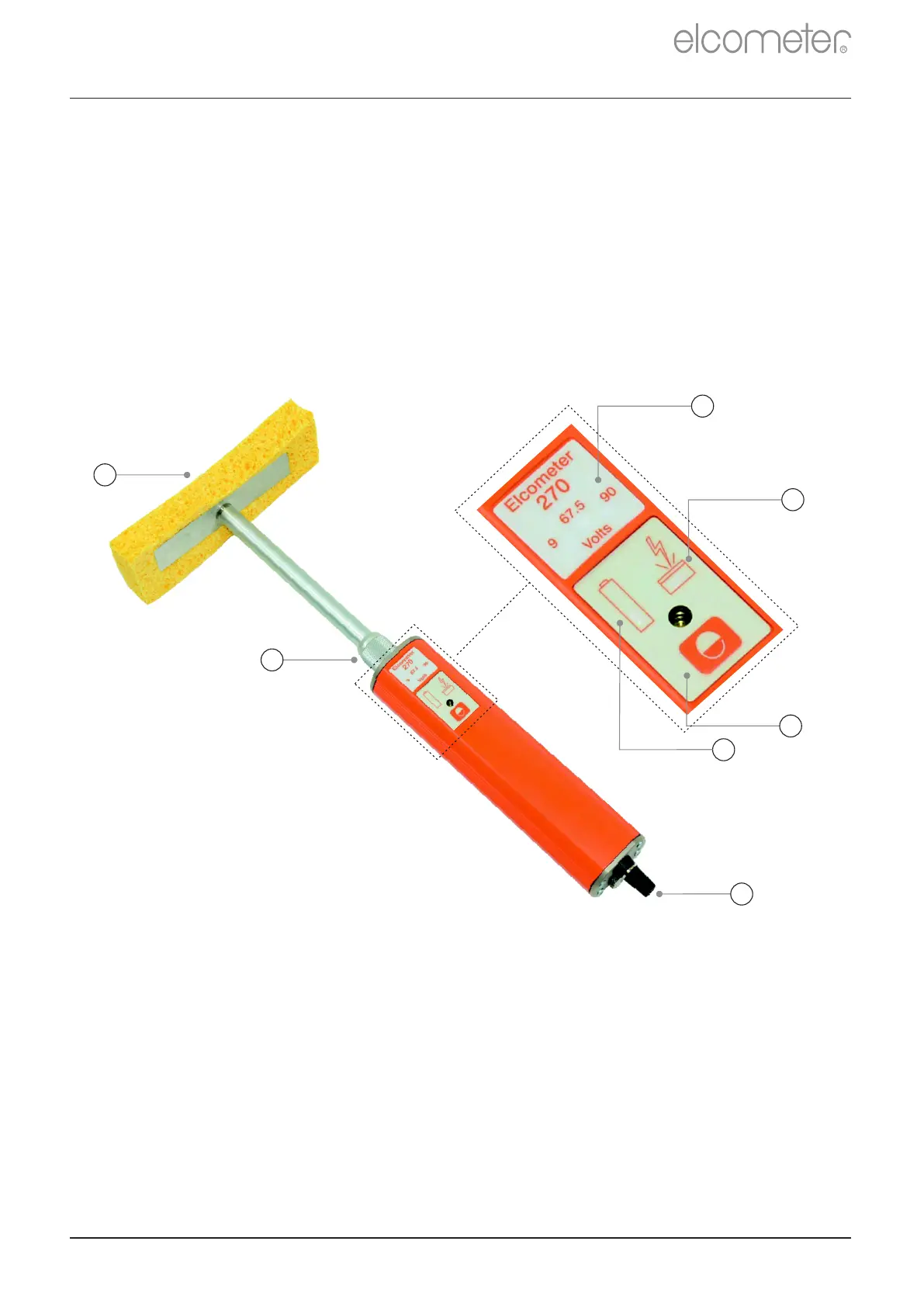

a
1 Accesorio de varilla estándar (esponja plana)
2 Punto de conexión del accesorio de varilla
3 Punto de conexión del cable de retorno de señal
4 LED de estado de las pilas
5 Tecla de encendido/apagado y tecla de selección de tensión
6 LED de alarma de microorificio
7 Tensión seleccionada (se ilumina el LED)
a
Hay otros accesorios disponibles; consulte la sección 5, ‘Piezas de repuesto y accesorios’, en la
página es-6.
3
4
7
6
5
1
2
