Electra PXD 9 RC - Tubing Installation on Wall Support

10
PXD
Split system da parete / da soffitto - Split system mural / de techo - Split system for wall / ceiling mounting
1
2
3
POSIZIONAMENTO DEL TUBING
SUL SUPPORTO DA PARETE
- Il principale vantaggio del vostro prodotto
PXD è la possibilità di posizionare i tubi
frigoriferi sul supporto da parete prima del
posizionamento del vostro apparecchio
(mediante utilizzo della sagoma fornita).
NOTA: è tuttavia possibile fissare
l’apparecchio alla parete prima del
posizionamento dei tubi.
- Posizionare la sagoma di posizionamento
dei tubi sul supporto da parete.
Infilare sotto l’orecchione
Localizzazione dei
collari serratubi
Mettere in appoggio
I 4 devono mantenere il pezzo
Alloggiamento
dei dadi FLARE
POSIZIONAMENTO DEL TUBING
SUL SUPPORTO A PARETE
- Dopo aver scelto il vostro arrivo dei tubi
frigoriferi (destra, sinistra o posteriore), si
può realizzare il tubing. Occorrerà utilizzare
la sagoma di montaggio onde incurvare
correttamente i tubi per facilitare il
collegamento.
INSTALACIÓN DEL TUBING SOBRE
EL SOPORTE MURAL
- La principal ventaja de su producto PXD es
la posibilidad de colocar los tubos frigoríficos
sobre el soporte mural antes de instalar el
aparato (utilizando la plantilla suministrada).
NOTA: No obstante, es posible fijar el
aparato al muro antes de instalar los tubos.
- Poner la plantilla de posicionamiento de los
tubos en el soporte mural.
Deslizar bajo la patilla
Emplazamiento de las
abrazaderas aprietatubos
Poner en apoyo
Los 4 deben sujetar la pieza
Alojamiento de las
tuercas FLARE
Apriete
INSTALACIÓN DEL TUBING SOBRE
EL SOPORTE MURAL
- Después de haber decidido la posición de
llegada de los tubos frigoríficos (a la
derecha, a la izquierda o en la parte trasera),
se puede realizar el tubing. Para ello, utilice
la plantilla de montaje con objeto de curvar
los tubos correctamente y facilitar su
conexión.

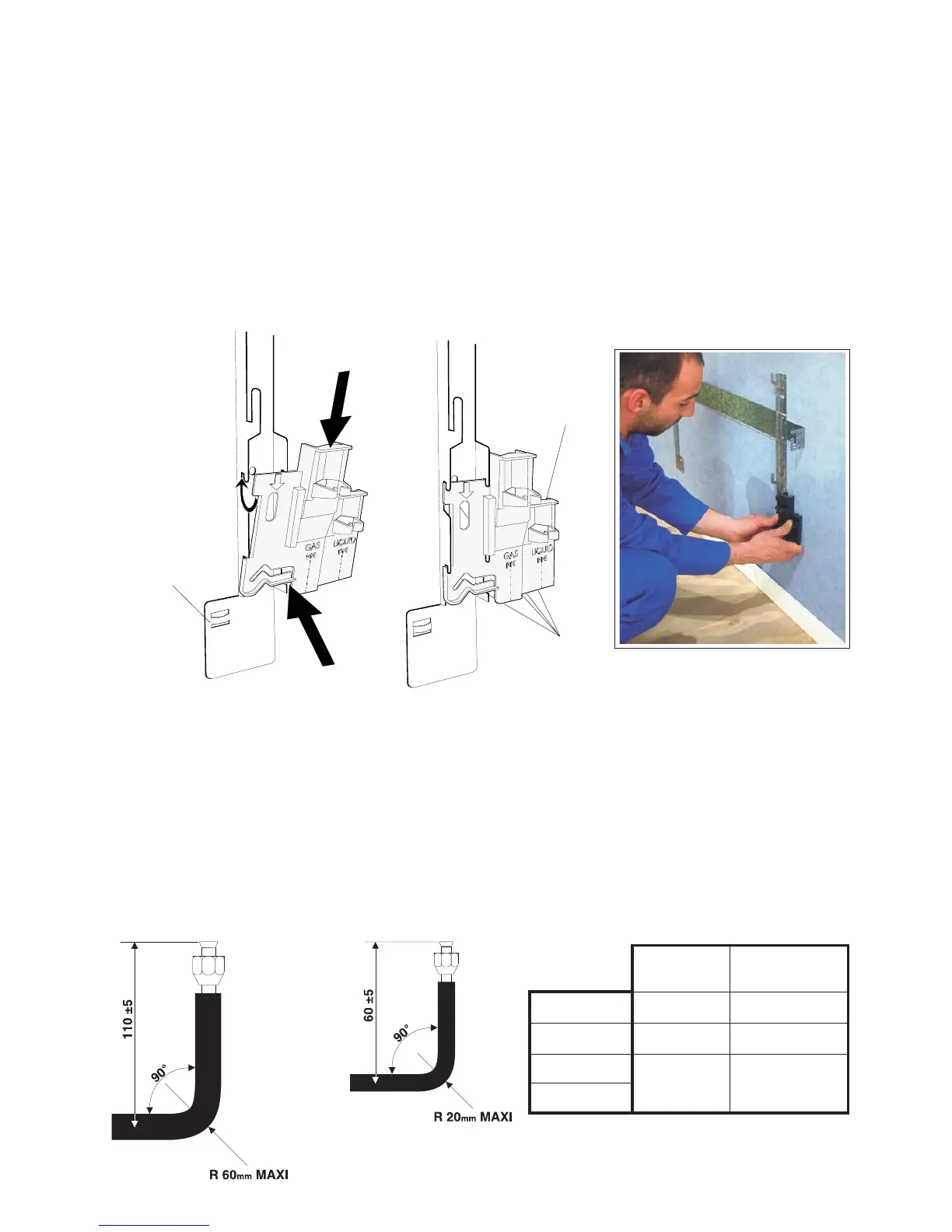

INSTALLATION OF TUBING ON
WALL SUPPORT
- The main advantage of your PXD product is
the possibility of locating the coolant tubing
on the wall support before installing the unit
(using the template supplied).
- Place the tube locating template on the wall
support.
Recess for
FLARE nuts
Press fully home
Location of tubing clamps
Press
Slide under bracket
All 4 must support the part
INSTALLATION OF TUBING ON
WALL SUPPORT
- After choosing your coolant tubing input lo-
cation (right, left or rear), you can set up
your tubing. To do this, use the installation
template in order to form the tubes correctly
and thus facilitate connection.
GAS LIQUIDO/ LIQUID
SAGobutØ
edobutØSAG
ebutSAGØ
ODIUQILobutØ
ODIUQILedobutØ
ebutDIUQILØ
9DXP
"8/3"4/1
51-21DXP
"2/1"4/1
42-81DXP
"8/5"8/3
23-82DXP
