Split system da parete / da soffitto - Split system mural / de techo - Split system for wall / ceiling mounting
INSTALLATION OF THE INDOOR
UNIT PXD

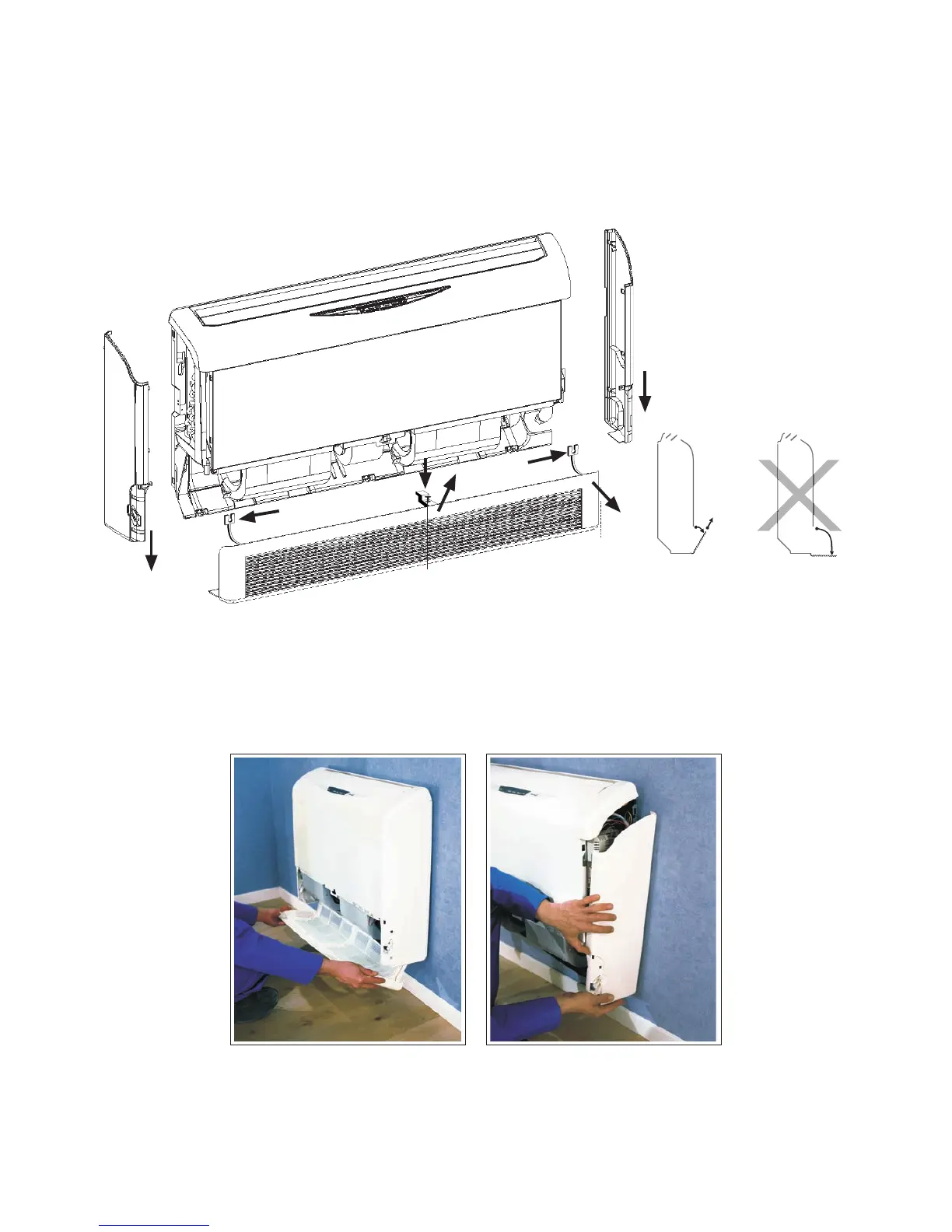

- On the PXD, remove:
The intake grid
The LH and RH side panels
FOR THE INTAKE GRID:
1 Pull the grid forwards.
2 Remove the two end screws.
3 Unscrew the central screw, but do not
remove it completely.
4 Unhook the grid.
FOR THE SIDE PANELS:
5 Remove the side panels (downward
movement)
INSTALLAZIONE DELL’UNITÀ
INTERNA PXD
- Sul PXD, smontare:
La griglia di aspirazione
Le fiancate destra e sinistra
PER LA GRIGLIA DI ASPIRAZIONE:
1 Tirare la griglia in avanti.
2. Togliere le due viti di estremità.
3. Allentare la vite centrale senza toglierla
interamente.
4. Sganciare la griglia.
PER LE FIANCATE:
5. Rimuovere le fiancata (movimento verso il
basso).
INSTALACIÓN DE LA UNIDAD
INTERIOR PXD
- En el PXD, desmontar:
La rejilla de aspiración
Los paneles laterales derecho e izquierdo
PARA LA REJILLA DE ASPIRACIÓN:
1 Tirar de la rejilla hacia delante.
2 Retirar los dos tornillos de los extremos.
3 Aflojar el tornillo central sin retirarlo
completamente.
4 Desenganchar la rejilla.
PARA LOS PANELES LATERALES:
5 Retirar los paneles laterales (movimiento
hacia abajo).
1
5
4
*CORRETTO SCORRETTO
*CORRECTO INCORRECTO
*GOOD BAD
Tornillos
Screws
5
4*
3
2
2
Vite
