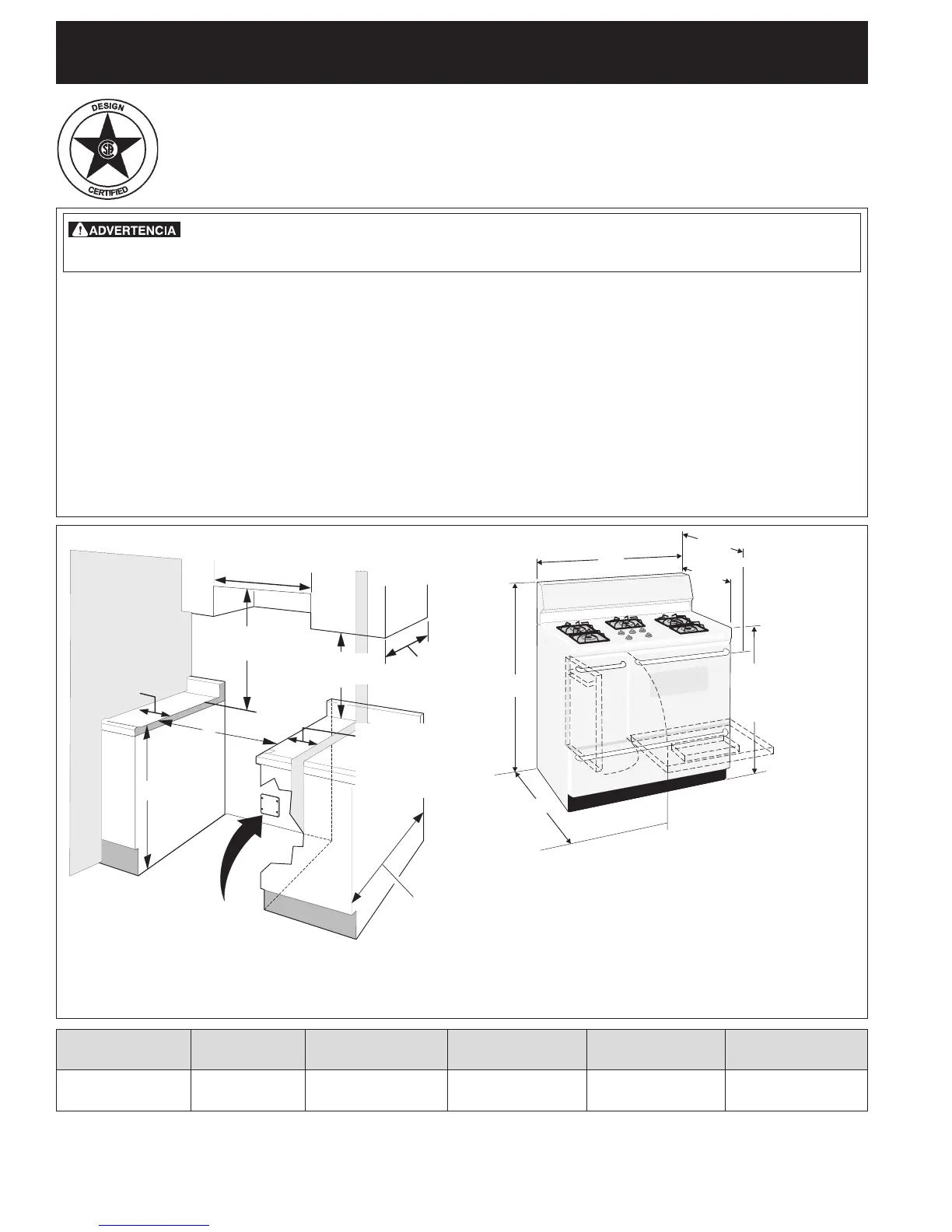

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
12
P/N 318201754 (1302) Rev. B
English - pages 1-11
Español - páginas 12-23
Diagrama de la instalación alámbrica - página 24
**NOTA: Un espacio mínimo de 24" (61 cm) entre la
superficie de la estufa y el fondo del armario cuando el
fondo del armario de madera o metal está protegido por
no menos de 1/4" (0.64 cm) de madera resistente al fuego
cubierta por una lámina metálica de MSG, número 28,
0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm) de
aluminio, ô 0.02" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando el armario no
está protegido.
No pellizque el cordón eléctrico entre la estufa y la pared.
No selle la estufa a los armarios de lado.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
OBSERVE CÓDIGOS TODO GOBERNANTES Y ORDENANZAS.
Si la información contenida en este manual no es seguida exactamente, puede ocurrir
un incendio o explosión causando daños materiales, lesión personal o la muerte.
PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste
o de cualquier otro artefacto.
— QUE DEBE HACER SI PERCIBE OLOR A GAS:
• Notratedeencenderningúnartefacto.
• Notoqueningúninterruptoreléctrico;nouseningúnteléfonoensuedicio.
• Llameasuproveedordegasdesdeelteléfonodeunvecino.Sigalasinstruccionesdelproveedor
de gas.
• Sinologracomunicarseconsuproveedordegas,llamealdepartamentodebomberos.
— Lainstalaciónyelserviciodemantenimientodebenserefectuadosporuninstaladorcalicado,
la agencia de servicio o el proveedor de gas.
13" Mín.
(33 cm Mín.)
24" Mín.
(61 cm Mín.)
24 1/2" Máx.
(62.2 cm Máx.)
40 1/8" Mín.
(101.9 cm Mín.)
Véa
Nota
Tomacorriente de pared
puesto a tierra
PARED
PARED
Si hay una pared:
3" Min.
(7.62 cm Min.)
lado izquierdo,
18" Mín.
(45.7 cm Mín.)
F
E
B
36"
(91.4 cm)
pierna
extendida
28 1/8" (71.4 cm) con
tirador
A
D
C
Si hay una pared:
7" Min.
(17.78 cm Min.)
lado derecho
A. ALTURA B. ANCHURA
C. PROFUNDIDAD AL
FRENTE DE LA ESTUFA
D. PROFUNDIDAD
CON PUERTA ABIERTA
E. MÍNIMO DE ANCHO
ESPACIO RECORTADO
F. ALTURA DE
MOSTRADOR
48 1/8" (122.24 cm) 40 1/8" (101.9 cm) 25 7/8" (65.7 cm) 43 3/4" (111.1 cm) 40 1/4" (102.2 cm)
36" (91.4 cm) standard
35 3/8" (90 cm) min.
