INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
NOTA: Asegurese de quitar la banda de puestaatierra
provista.

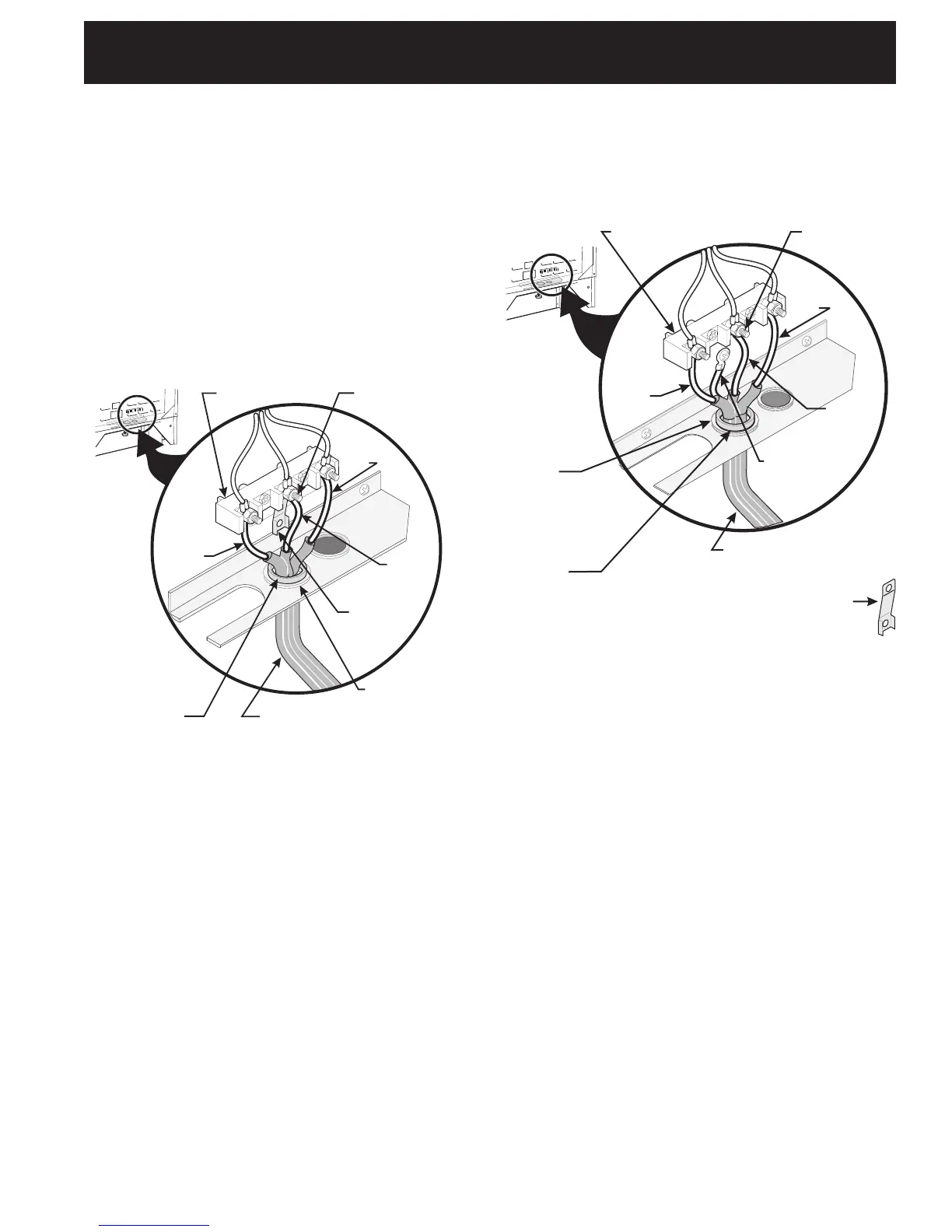

Cordón
de la placa
de montaje
Una arazadera
de releva provista
debe de estar
instaladaaestá
ubicación
Hacia el 240 V
receptáculo
Bloque terminal
Neutro
(Alambre
Blanco)
Puestaatierra
(cable de
cobre)
Alambre
Negro
Alambre
Rojo
Terminal
plata
1-1/8“ Dia.
Agujero de la
conexión
directa.Retira
la arandela
pre-cortada
para 1-3/8“ Dia.
Agujero
Cordón
de la placa
de montaje
Una arazadera
de releva
provista debe de
estar instalada a
está ubicación
Hacia el 240 V
receptáculo
Neutro
(Alambre
Blanco)
Banda
de puesta
a tierra
Alambre
Negro
Alambre
Rojo
Terminal
plata
Bloque terminal
1-1/8“ Dia.
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1-3/8“ Dia. Agujero
Conexión de 4 alambres de conducción a la
estufa (casas móviles)
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque de
conexiones de los terminales de la estufa (vea figura 2).
2. Retire las 3 tuercas (después de haber removido la banda
de goma) sobre el bloque terminal usando un manguito
o destornillador de casquillo de 3/8" pulgadas.
3. Quite la banda de puesta a tierra del bloque de los
terminales y del marco del artefacto. Retenga el tornillo
de puesta a tierra.
4. Conecte el alambre de puesta a tierra (verde) del cordón
eléctrico de cobre al marco del artefacto con el tornillo
de puesta a tierra, usando el agujero en el marco donde
se quitó el tornillo de puesta a tierra (vea figura 4).
5. Conecte el alambre neutro (blanco) del cordón eléctrico
de cobre al terminal de color de plata en el centro del
bloque y conecte los otros alambres al los terminales
Conexión eléctrica directa al cortacircuito, a la caja
de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la extremidad
del electrodoméstico, el cable pase a través del agujero de
la conexión directa (vea figura 4) en el cable de la placa de
montaje. El tamaño de los alambres (alambre de cobre
solamente) y las conexiones deben estar conforme al
régimen del electrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral(blanco)(veagura5):
(Un cordón flexible o cable de 3 conductores debe de
ser reemplazado con un cordón flexible o cable de 4
conductores donde la conexión del conductor a tierra al
neutro esta prohibida en las nuevas instalaciones, las casas
sobre ruedas, los vehículos de recreación o otras áreas
donde los códigos locales no permiten la conexión a tierra
al neutro.)
1. Desconecte el suministro eléctrico.
1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque de
conexiones de los terminales de la estufa (vea Figura 2).
2. Quinte las tres tuercas desatadas (después de remover
la cinta de goma) sobre el bloque terminal usando un
destornillador o una llave de casquillo de 3/8".
3. Conecte el cable neutro del cordón eléctrico de cobre
al terminal de color de plata en el centro del bloque,
y conecte los otros cables a los terminales laterales.
Empareje los cables y los terminales según el color (cables
rojos conectados con el terminal derecho, cables negros
conectados con el terminal izquierdo).
4. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.
5. Baje la cubierta del terminal y reponga los 3 tornillos.
Figura 4
Figura 3
laterales. Conecte los alambres y terminales emparejando
los colores (los alambres rojos conectados al terminal
derecho, los alambres negros conectados al terminal
izquierdo).
6.Reponga las 3 tuercas sobre el bloque terminal (vea figura
4).
7. Baje la cubierta de acceso y vuelva a poner los 3 tornillos.
