INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)
1. Desdoble la plantilla de papel y colóquela plana en
el piso con los bordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa serán colocados cuando sea instalada. (Use el
diagrama figura 13 para ubicar los soportes si no se
dispone de la plantilla).
2. Marque en el piso la ubicación de los 4 agujeros de
montaje como se muestra en la plantilla. Para facilitar la
instalación, se pueden taladrar agujeros piloto de 3/16"
(4.8 mm) de diám. y 1/2" (1.3 cm) de profundidad en el
piso.
3. Saque la plantilla y coloque los soportes en el piso con
la brida hacia arriba dirigida hacia el frente. Alinee los
agujeros en los soportes con las marcas en el piso y
sujete con los 4 tornillos provistos. Los soportes deben
estar asegurados al piso firme. Si se va a instalar en
piso de concreto, primero debe taladrar agujeros guía
de 3/16" (4.8 mm) de diámetro usando una broca para
taladro de mampostería.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una llave (Ver la Figura 14 abajo).
Se requiere un espacio libre mínimo de 1/8" (3.2 mm)
entre la parte inferior de la estufa y los niveladores de
las patas traseras para dejar espacio para los soportes
antivuelco.
5. Deslice la estufa a su lugar asegurándose de que
las patas traseras estén sujetas por los extremos de
los soportes. La estufa puede necesitar ser movida
ligeramente a un lado cuando está siendo empujada
hacia atrás para permitir que las patas se alineen con los
soportes.
6. Después de haber realizado la instalación verifique
que la fijación anti-inclinación está empotrada. Abra la
gaveta, retire la gaveta y verifique para asegurarse que
está empotrada.
Importante Advertencia de Seguridad
Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurarla al piso instalando los soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plástico en el horno. Si
no se instalan los soportes antivuelco, la estufa se puede
volcar si se coloca exceso de peso en una puerta abierta o si
un niño se sube a ella. Se pueden ocasionar lesiones graves
causadas por los líquidos calientes derramados o por la
estufa misma.
Siga las instrucciones que más abajo se indican para instalar
los soportes antivuelco.
Si la estufa es movida a otro lugar, los soportes antivuelco
deben también ser movidos e instalados en la estufa. Para
controlar la instalación apropiada, vea el paso número 5.
Herramientas Necesarias:
Llave de tuerca de 5/16" (8 mm) o destornillador para
tornillos de cabeza plana
Llave inglesa
Taladro eléctrico
Broca de 3/16" (4.8 mm) de diámetro
Broca para taladro de mampostería de 3/16" (4.8 mm) de
diám. (si se está instalando en concreto).
Instrucciones de Instalación del Soporte
Antivuelco
Los soportes se fijan al suelo en la parte trasera de la estufa
para sujetar ambos niveladores de las patas traseras. Cuando
los esté instalando al piso, asegúrese de que los tornillos
no penetren el alambrado eléctrico o plomería. Los tornillos
provistos pueden utilizarse en madera o concreto.

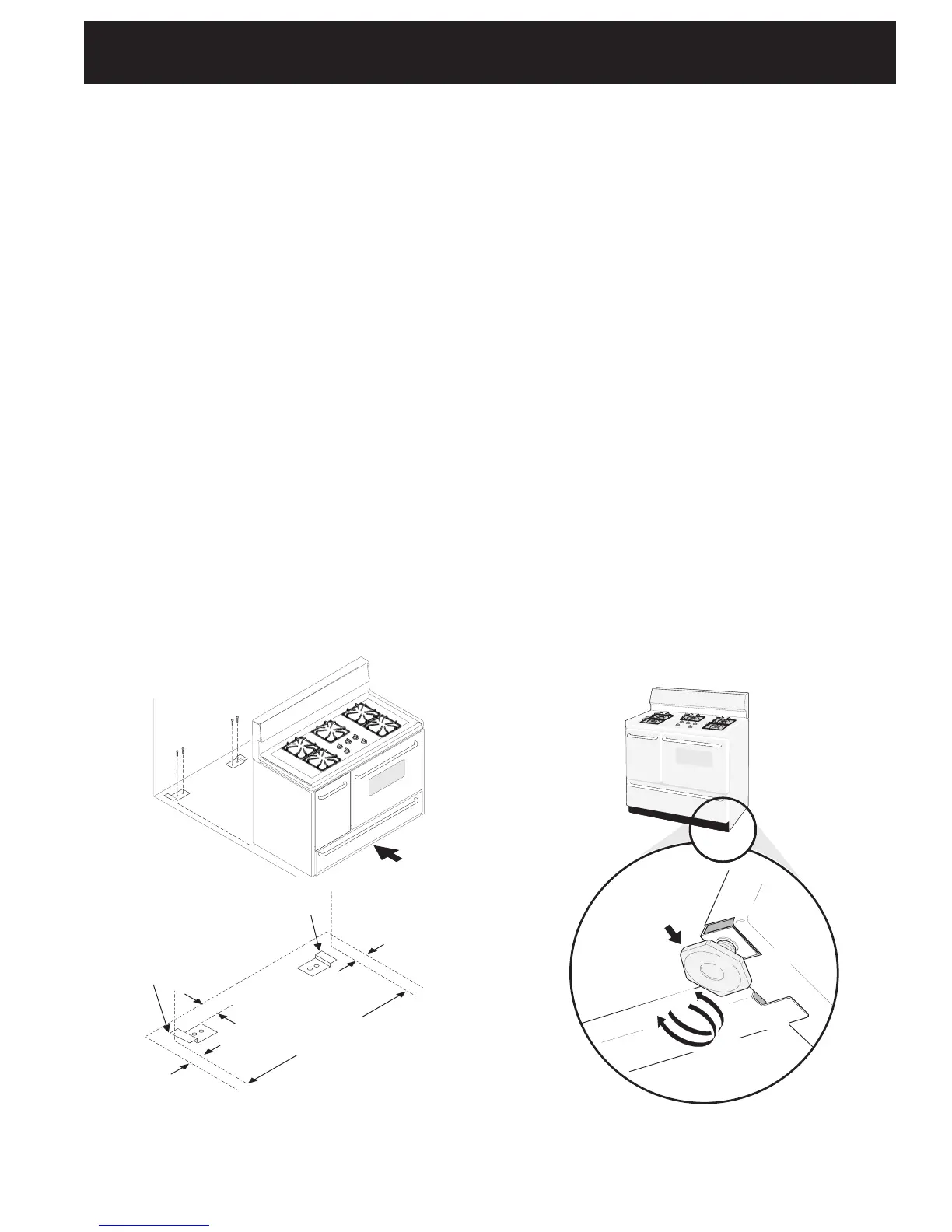

Figura 13
Figura 14
Pata niveladora
Levantar
Bajar
Fondo de
la estufa
Deslice hacia
atras
Soporte antivuelco
Soporte
antivuelco
¾" (1.9 cm) Typ.
Lados de
la estufa
1/2"
(1.3 cm)
Pared trasera
¾" (1.9 cm) Typ.
