INSTALLATION

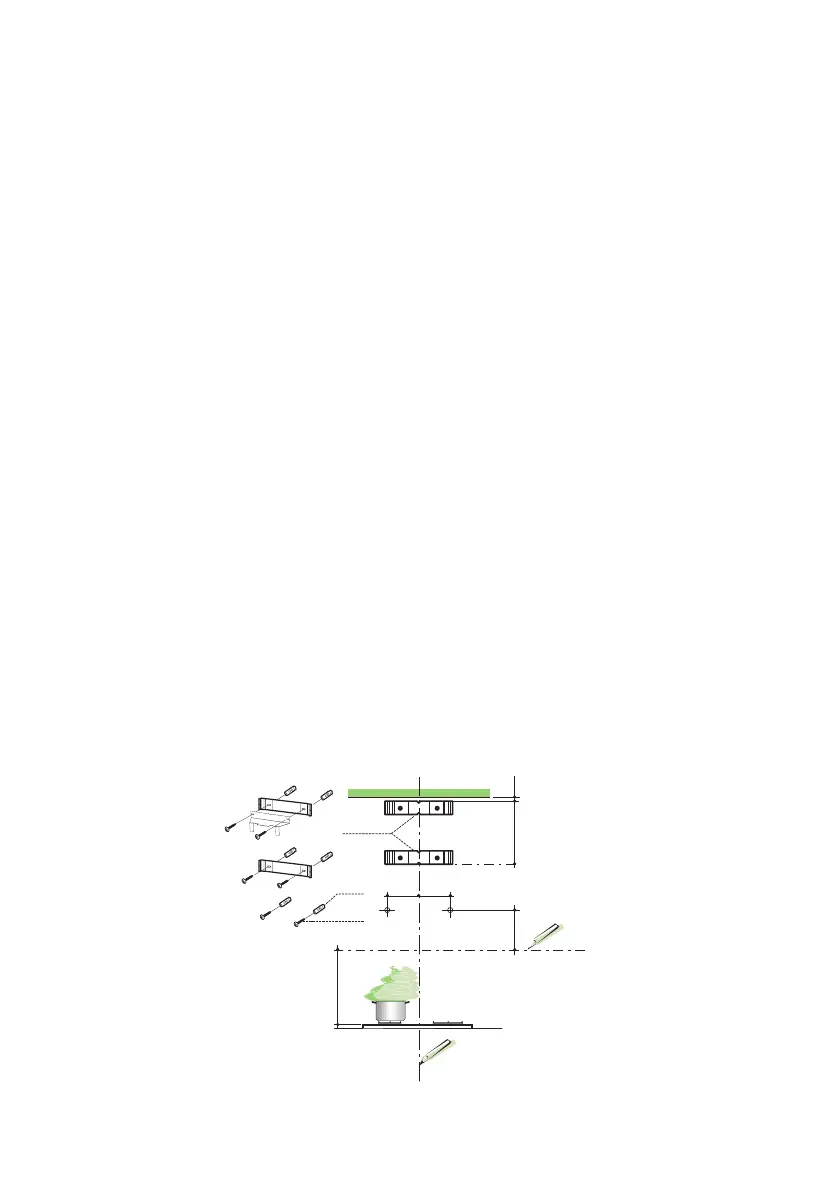

Perçage Paroi et Fixation Brides
Tracer sur la paroi:
• une ligne verticale allant jusqu’au pla-
fond ou à la limite supérieure, au centre
de la zone prévue pour le montage de la
hotte;
• une ligne horizontale à 650 mm min. au-
dessus du plan de cuisson.
• Comme indiqué, poser l’équerre 7.2.1 à
1-2 mm du plafond ou de la limite supé-
rieure, en alignant le centre avec la ligne
verticale de référence.
• Marquer les centres des trous rainurés
de la bride.
• Comme indiqué, poser l’équerre 7.2.1 à
X mm en dessous de la première équerre
(X = hauteur du conduit supérieur fourni
avec l’appareil), en alignant le centre
avec la ligne verticale de référence.
• Marquer les centres des trous rainurés
de la bride.
• Marquer comme indiqué, un point de ré-
férence à 116 mm de la ligne verticale de
repère, et 330 mm au-dessus de la ligne
horizontale de repère.
• Répéter cette opération sur le côté oppo-
sé.
• Percer de ø 8 mm tous les points mar-
qués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant
les vis 12a (4,2 x 44,4) fournies.
• Fixer l’équerre supérieure 7.2.1 (et, uni-
quement en cas d’installation de la hotte
en version ltrante, xer également le
raccord 15) à l’aide des 2 vis 12a (4,2 x
44,4) fournies avec l’appareil.
• Visser les 2 vis 12a (4,2 x 44,4) fournies
dans les trous de xation du corps hotte,
en laissant un espace de 5-6 mm entre le
mur et la tête de la vis.
