GERMAN 7
MONTAGE

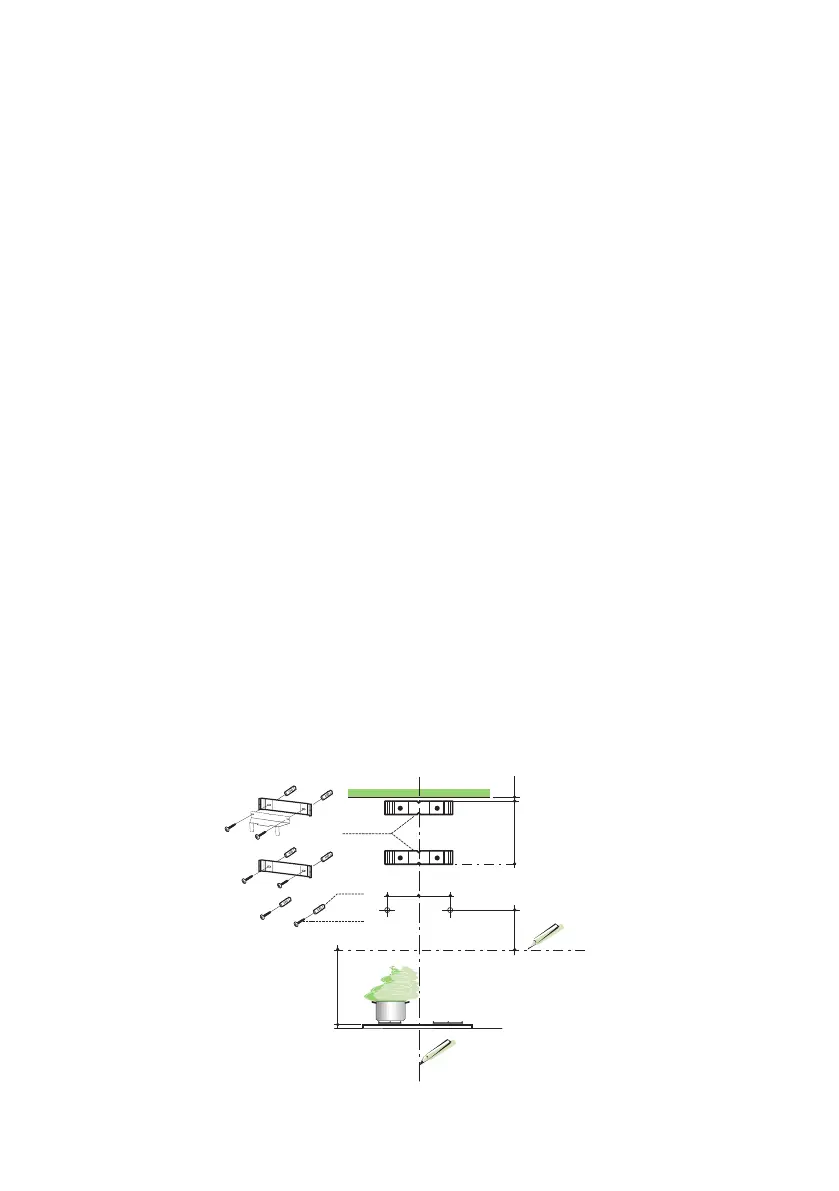

Bohren der Befestigungslöcher und
Fixieren der Befestigungsbügel
Nachstehende Linien an die Wand zeich-
nen:
Eine vertikale Linie bis zur Decke oder
oberen Begrenzung, und zwar in der
Mitte des Bereiches, in dem die Haube
montiert werden soll;
Eine horizontale Linie: mit einem mini-
malen Abstand von 650 mm zur Kochä-
che.
Einen Bügel 7.2.1 zirka 1-2 mm unter der
Decke oder oberen Begrenzung an die
Wand legen und seinen Mittelpunkt auf
die vertikale Bezugslinie ausrichten.
Die Mitte der beiden Bügellöcher an der
Wand markieren.
Den zweiten Bügel 7.2.1 an die Wand
legen, wobei ein Abstand X mm vom
oberen Bügel einzuhalten ist (X = Höhe
des jeweiligen oberen Kaminteils); den
Mittelpunkt auf die vertikale Bezugslinie
ausrichten.
Die Mitte der Bügellöcher an der Wand
markieren.
Wie beschrieben einen Bezugspunkt 116
mm von der vertikalen Bezugslinie und
330 mm oberhalb der horizontalen Be-
zugslinie kennzeichnen.
Gleichermaßen an der gegenüberlie-
genden Seite vorgehen.
Mit einem Bohrer ø 8 mm die markierten
Punkte bohren.
Die Dübel 11 in die Bohrungen einfügen.
Den unteren Bügel mit den mitgelieferten
Schrauben 12a (4,2 x 44,4) xieren.
Den oberen Bügel 7.2.1 mit den 2 mit-
gelieferten Schrauben 12a (4,2 x 44,4)
befestigen (im Falle einem Umluftbe-
trieb das Luftaustritt-Anschlussstück 15
ebenfalls befestigen)
2 der mitgelieferten Schrauben 12a (4,2
x 44,4) bei den Befestigungslöchern des
Haubenkörpers einschrauben, wobei
zwischen Wand und Schraubenkopf ein
Freiraum von 5-6 mm zu belassen ist.








