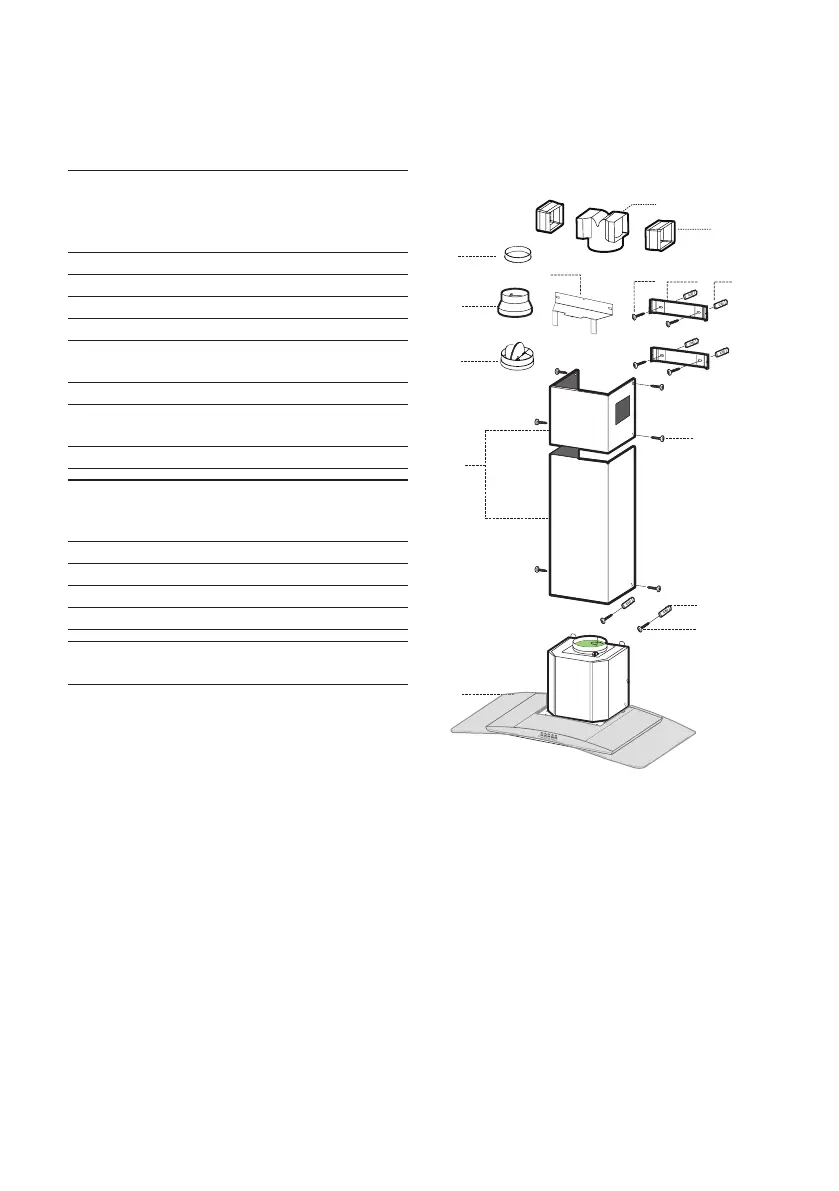

Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern,
Beleuchtung, Gebläsegruppe,
Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzieransch ø 150-120 mm
10 a 1 Flansch mit Ruckstauklappe ø
150 mm
10 b 1 Anschlussansch ø 125 mm
14.1 2 Verlängerung Luftaustritt-An-
schlussstück
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Ka-
minteil
7.3 1 Bügel für Anschlusshalter
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung





 










