ITALIAN 25
INSTALLAZIONE
• Ripetere questa operazione dalla parte
opposta.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizzan-
do le Viti 12a (4,2 x 44,4 ) in dotazione.
• Fissare la Staffa superiore 7.2.1 (e, solo
in caso di installazione della cappa in
versione ltrante, ssare anche il rac-
cordo 15) utilizzando le 2 viti 12a (4,2 x
44,4) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazio-
ne nei fori per il ssaggio del corpo Cap-
pa, lasciando uno spazio di 5-6 mm fra la
parete e la testa della vite.

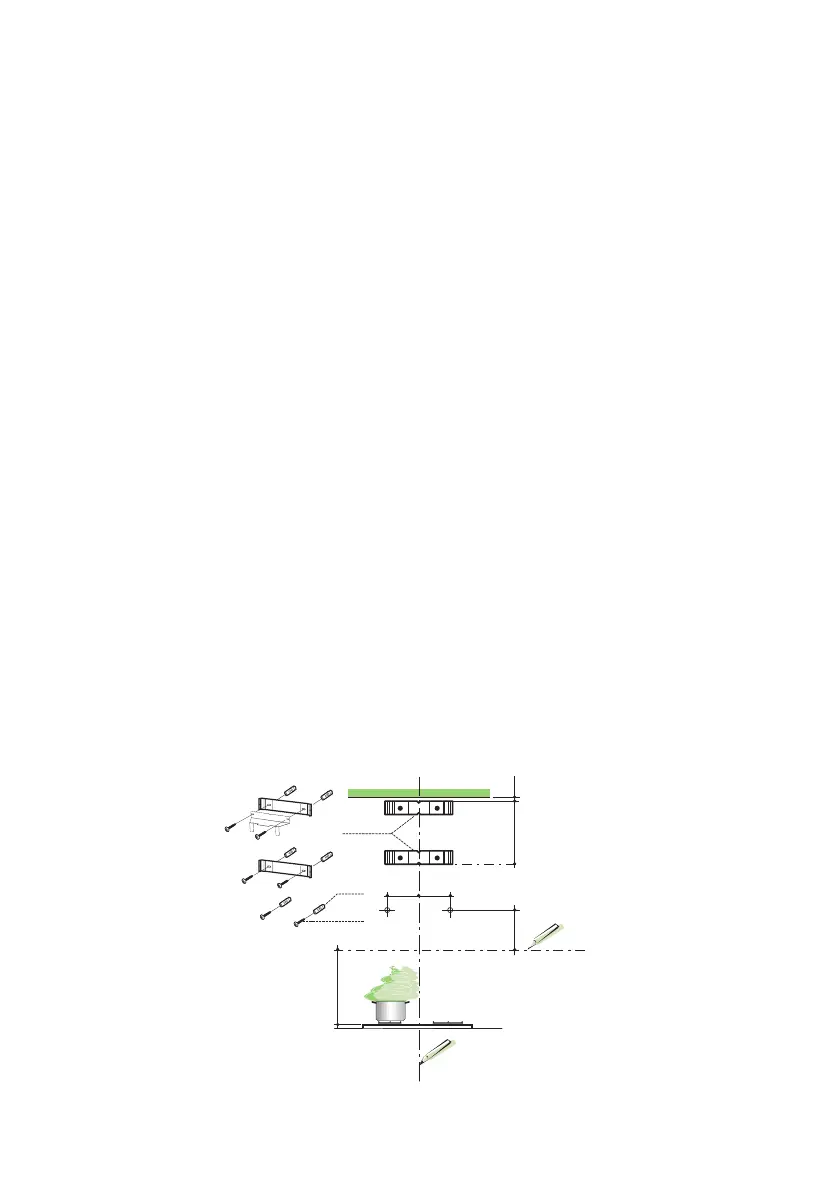

Foratura Parete e Fissaggio Staffe
Tracciare sulla Parete:
• una linea Verticale no al softto o al li-
mite superiore, al centro della zona pre-
vista per il montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. so-
pra il Piano di Cottura.
• Appoggiare come indicato la Staffa 7.2.1
a 1-2 mm dal softto o dal limite supe-
riore, allineando il suo centro sulla linea
Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1
a X mm sotto la prima staffa (X = altezza
Camino Superiore in dotazione), alline-
ando il suo centro sulla linea Verticale di
riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di ri-
ferimento a 116 mm dalla linea Verticale
di riferimento, e 330 mm sopra la linea
Orizzontale di riferimento.
