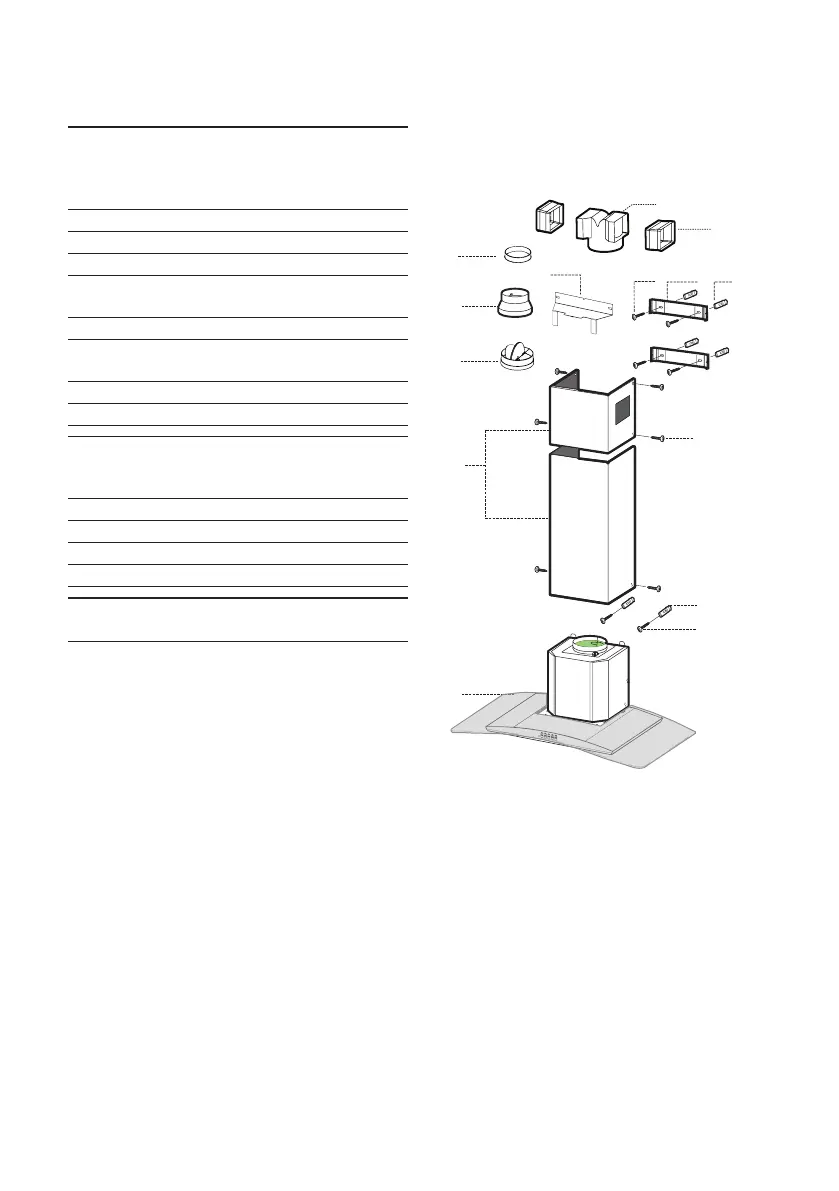

Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di:
Comandi, Luce, Gruppo Ventila-
tore, Filtri
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
9 1 Flangia di Riduzione ø 150-120
mm
10 a 1 Flangia con valvola ø 150
10 b 1 Anello di Maggiorazione ø 120-
125 mm
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.2.1 2 Staffe Fissaggio Camino Superi-
ore
7.3 1 Staffa Sostegno Raccordo
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
Q.tà Documentazione
1 Libretto Istruzioni
