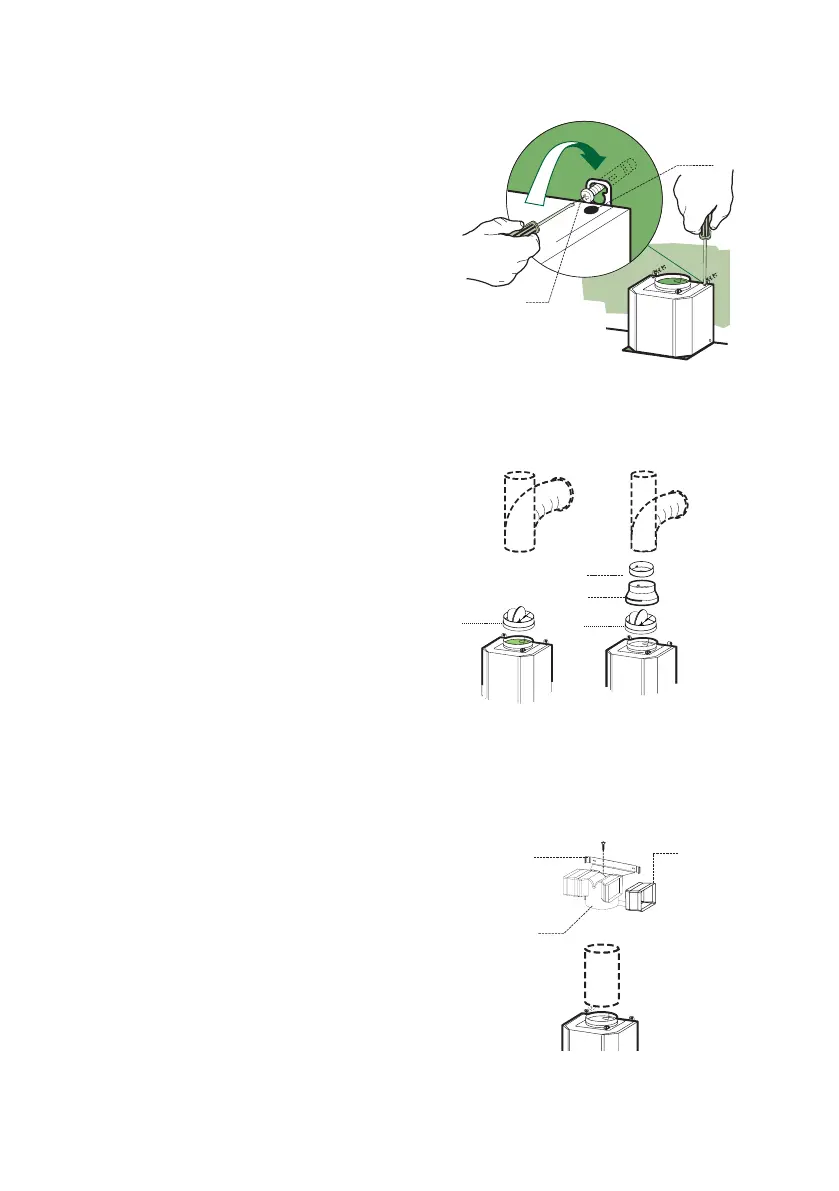

Montage des Haubenkörpers
• Bevor der Haubenkörper eingehakt wird, die 2
Schrauben Vr bei den Haubenkörper-Anhak-
punkten festziehen.
• Den Haubenkörper bei den Schrauben 12a ein-
hängen.
• Die Halteschrauben 12a denitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr
ausrichten.
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø150 oder
125mm) an die Außenrohrleitung angeschlossen
werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10a anbringen.
• Das Rohr mit geeigneten Rohrschellen xieren.
Das hierzu erforderliche Material wird nicht mit-
geliefert.
Anschlussrohres ø 125
• Bei Verwendung eines Anschlussrohres ø 125
den Reduzieransch 9 am Flansch mit Ruck-
stauklappe 10a anbringen.
• Den Anschlussansch 10b anbringen.
• Das Rohr mit geeigneten Rohrschellen xieren.
Das hierzu erforderliche Material wird nicht mit-
geliefert.
• Eventuell vorhandene Aktivkohlelter entneh-
men.
Anschluss in Umluftversion
• Die Verlängerungen 14.1 beim Anschluss 15
seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen
und mit einer Schraube xieren.
• Überprüfen, ob die Verlängerungen 14.1 mit den
entsprechen-den Kaminstutzen sowohl horizon-
tal wie auch vertikal über-einstimmen.
• Vom Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 mm), den Anschluss 15 am
Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchslter
montiert ist.












