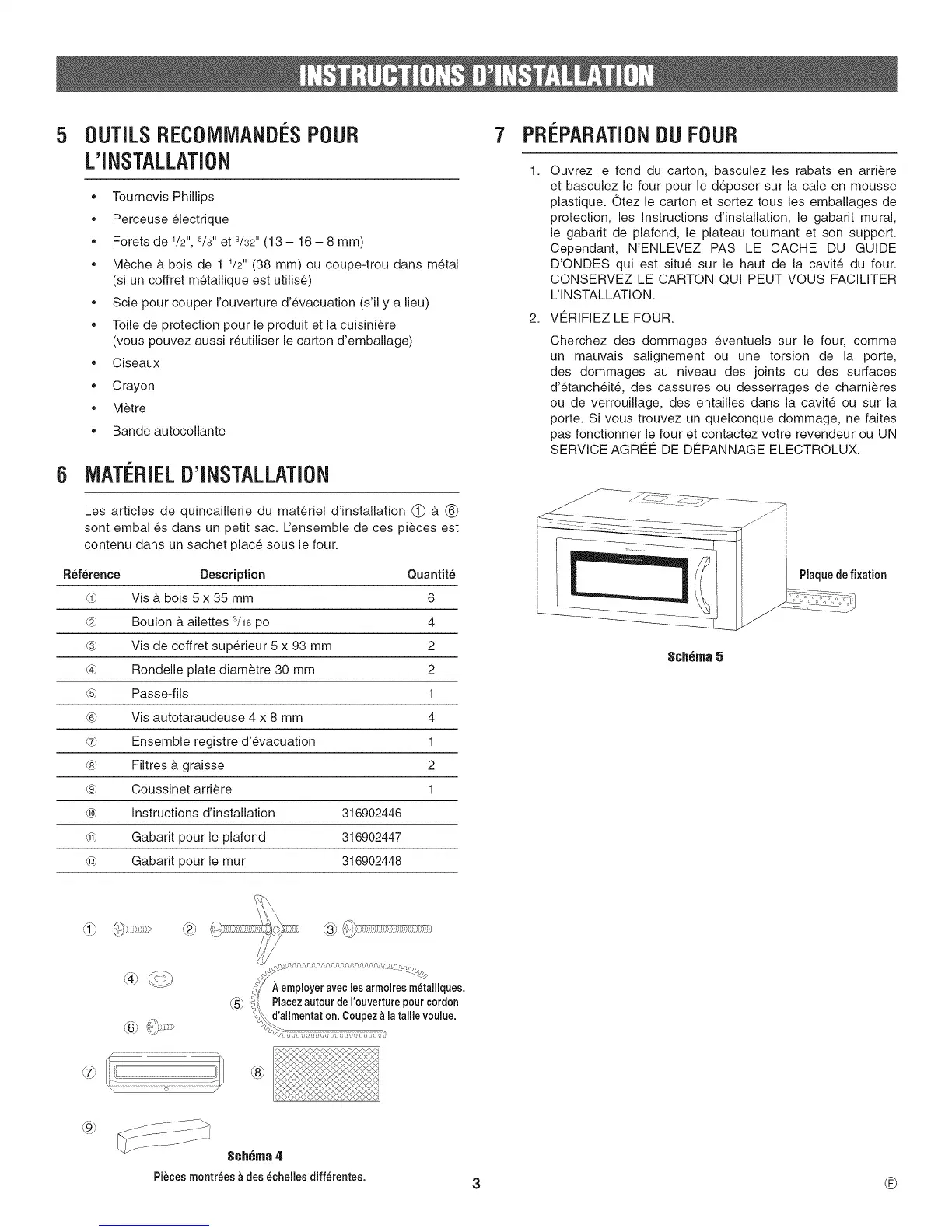

5 7 PRi PARATIONDUFOUR0UTILS RECOIVllVlANDi SPOUR
L'INSTALLATION
,, Tournevis Phillips
,, Perceuse electrique
', Forets de 1/2", 5/8" et 3/32" (13 - 16 - 8 mm)
* Meche b. bois de 1 1/2" (38 mm) ou coupe-trou dans m_tal
(si un coffret m_tallique est utilise)
* Scie pour couper I'ouverture d'evacuation (s'il y a lieu)
* Toile de protection pour le produit et la cuisiniere
(vous pouvez aussi reutiliser le carton d'emballage)
* Ciseaux
* Crayon
* Metre
* Bande autocollante
5 IVIATI RIELD'INSTALLATION
R_f_rence
(0
(2)
(3)
(4)
(5)
(6;
(7)
(6)
@
@
@
Les articles de quincaillerie du materiel d'installation (_) fl (_1
sont emballes dans un petit sac. L'ensemble de ces pi_ces est
contenu dans un sachet plac6 sous le four.
Description Quantit_
Vis b.bois 5 x 35 mm 6
Boulon b.ailettes 3/16 po 4
Vis de coffret superieur 5 x 93 mm 2
Rondelle plate diametre 30 mm 2
Passe-ills 1
Vis autotaraudeuse 4 x 8 mm 4
Ensemble registre d'evacuation 1
Filtres b. graisse 2
Coussinet arriere 1
Instructions d'installation 316902446
Gabarit pour le plafond 316902447
Gabarit pour lemur 316902448
1. Ouvrez le fond du carton, basculez les rabats en artiste
et basculez le four pour le deposer sur la cale en mousse
plastique. Otez le carton et sortez tousles emballages de
protection, les Instructions d'installation, le gabarit mural,
le gabarit de plafond, le plateau toumant et son support.
Cependant, N'ENLEVEZ PAS LE CACHE DU GUIDE
D'ONDES qui est situe sur le haut de la cavite du four.
CONSERVEZ LE CARTON QUI PEUT VOUS FACILITER
L'INSTALLATION.
2. VC:RIFIEZ LE FOUR.
Cherchez des dommages eventuels sur le four, comme
un mauvais salignement ou une torsion de la porte,
des dommages au niveau des joints ou des surfaces
d'etanch6it6, des cassures ou desserrages de charnieres
ou de verrouillage, des entailles dans la cavit_ ou sur la
porte. Si vous trouvez un quelconque dommage, ne faites
pas fonctionner le four et contactez votre revendeur ou UN
SERVICE AGRFt¢: DE DFtPANNAGE ELECTROLUX.
ZZZZZZZ_Z................ //'_" ]
--_____ _/ Plaquede fixation
............. k_ .........
$ch6ma5
F..\,
k!u
k7)
Sx,
_x
>'xs,,_,, . - .
employeraveclesarmolresmetalhques.
k5_'r'_(il, Placezautourde I'ouverturepour cordon
:_d'alimentation. Coupezalataille voulue.
\J
$ch6ma4
Pi_cesmontrees_ desechellesdifferentes.
®
