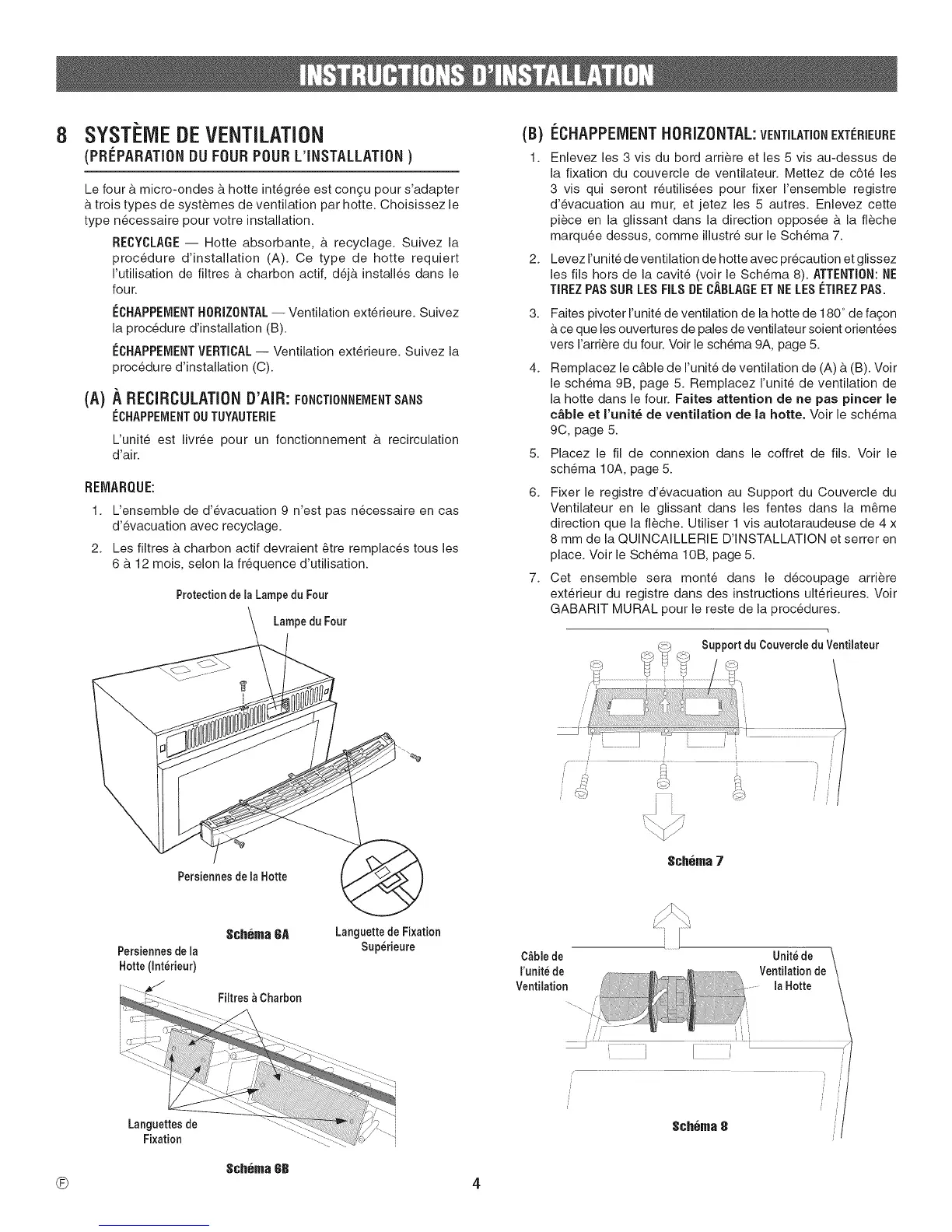

8
SYSTEMEDEVENTiLATiON
(PBI'-='PABATIONDU FOURPOURL'INSTALLATION)
Le four b. micro-ondes A hotte integr6e est con£u pour s'adapter
b.trois types de systemes de ventilation par hotte. Choisissez le
type n_cessaire pour votre installation.
RECYCLAGE -- Hotte absorbante, b. recyclage. Suivez la
procedure d'installation (A). Ce type de hotte requiert
I'utilisation de filtres b. charbon actif, dejb. installes dans le
four.
r:CHAPPEMENTHORIZONTAL-- Ventilation exterieure. Suivez
la procedure d'installation (B).
ECHAPPEMENT VERTICAL -- Ventilation exterieure. Suivez la
proc6dure d'installation (C).
(A) A RECIBCULATIOND'AIB:FONCTIONNEIVlENTSANS
ECHAPPEMENTOUTUYAUTEBIE
L'unite est livree pour un fonctionnement b. recirculation
d'air.
REMARQUE:
1. L'ensemble de d'evacuation 9 West pas n_cessaire en cas
d'evacuation avec recyclage.
2. Les filtres b.charbon actif devraient _tre remplac_s tousles
6 b. 12 mois, selon la frequence d'utilisation.
Protection de la Lampedu Four
Lampedu Four
Persiennesde la Hotte
(B)
1.
2.
[:CHAPPEIVIENTHORIZONTAL:VENTILATIONEXTI_RIEURE
Enievez les 3 vis du bord arriere et les 5 vis au-dessus de
la fixation du couvercie de ventilateur. Mettez de c6te les
3 vis qui seront r6utilis_es pour fixer I'ensemble registre
d'evacuation au mur, et jetez les 5 autres. Enlevez cette
piece en la glissant dans la direction oppos6e b. la fieche
marquee dessus, comme illustre sur le Schema 7.
Levez I'unite de ventilation de hotte avec precaution et glissez
les ills hors de la cavite (voir le Schema 8). ATTENTION: NE
TIBEZ PAS SUB LES FILS DE CABLAGEET NE LES I_TIBEZPAS.
3. FaRes pivoter I'unite de ventilation de la hotte de 180 ° de fagon
b.ce que les ouvertures de pales de ventilateur soient orientees
vers I'arriere du four. Voir le schema 9A, page 5.
4. Remplacez le c&ble de I'unite de ventilation de (A) b.(B). Voir
le schema 9B, page 5. Rempiacez I'unite de ventilation de
la hotte dans le four. Faites attention de ne pas pincer le
c_bie et I'unit_ de ventilation de la hotte. Voir le schema
9C, page 5.
5. Piacez le fil de connexion dans le coffret de fils. Voir le
schema 10A, page 5.
6. Fixer le registre d'evacuation au Support du Couvercie du
Ventilateur en le glissant dans les fentes dans la m_me
direction que la fleche. Utiliser 1 vis autotaraudeuse de 4 x
8 mm de la QUINCAILLERIE D'INSTALLATION et setter en
place. Voir le Schema lOB, page 5.
7. Cet ensemble sera monte dans le decoupage arri_re
exterieur du registre dans des instructions ulterieures. Voir
GABARIT MURAL pour le reste de la procedures.
$ch6ma7
$ch6ma GA
Persiennesde la
Hotte (Interieur)
_ _-- Filtres _ Charbon
J ) -2_
_*" :-L'--- ;>h-LL ....
Fixation ....-'-':'._-
Languettede Fixation
Superieure
$ch6maGB
C_ble de
I'unit_ de
Ventilation
Schema8
® 4
