i
Tournez 180o __-_ OuvertureSduVentiJateurP°UrPales
Modifiez laposition du filet placez-ledans Forificegauche
(B) (A)
Schema9B
C_bJede
Funit_ de
Ventilation
c
$ch6ma10A
Registre d'evacuation
Support du Couvercle
du Ventilateur
Conserver cet ensemble
pour des instructions
uit6rieures.
C6te arriere du four
_ JC6t6 mur I
_J tli
o 1i......................JointCoussine
/III o
/Jt/J/_ 0_=_=,_=='_--tli P0serleJ0intC0ussine
iIh_===_==___ arriereuneFoisle
...... Registred'evacuati0n
visseau mur.
$ch6ma 10B

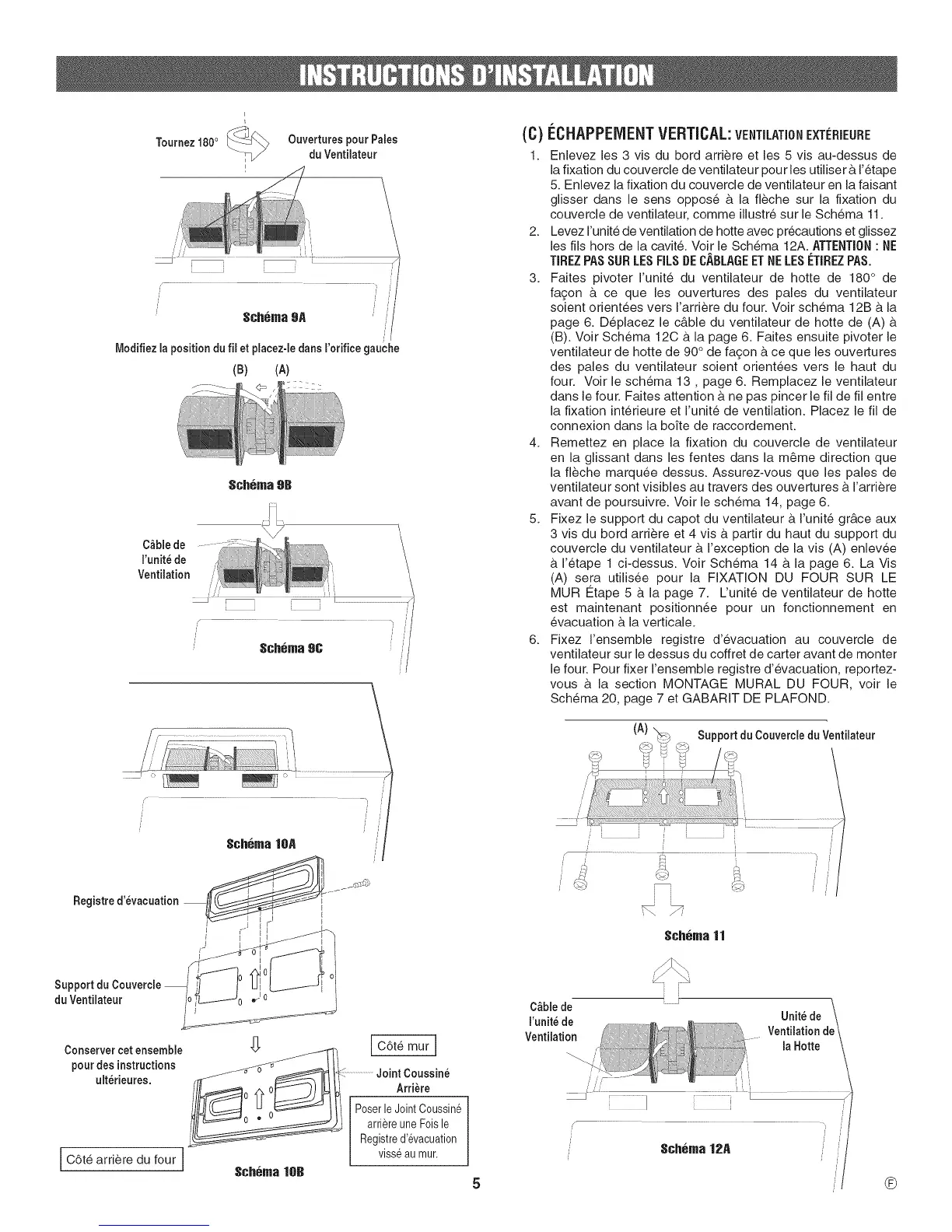

(C) I_CHAPPEMENTVERTICAL: VENTILATIONEXTERIEURE
1. Enlevez les 3 vis du bord arri_re et les 5 vis au-dessus de
la fixation du couvercie de ventiiateur pour les utiiiser b.F6tape
5. Enievez la fixation du couvercie de ventiiateur en la faisant
glisser dans le sens oppos6 & la fleche sur la fixation du
couvercle de ventilateur, comme illustr6 sur le Schema 11.
2. Levez I'unit6 de ventilation de hotte avec pr6cautions et glissez
les ills hors de la cavite. Voir le Sch6ma 12A. ATTENTION: NE
TIREZ PASSUR LESFILS DE CABLAGEET NE LESrtTIREZPAS.
3. Faites pivoter I'unite du ventilateur de hotte de 180 ° de
fa£on b. ce que les ouvertures des pales du ventilateur
soient orientees vers I'arriere du four. Voir schema 12B A la
page 6. Deplacez le c&ble du ventilateur de hotte de (A) b.
(B). Voir Schema 12C b. la page 6. Faites ensuite pivoter le
ventilateur de hotte de 90° de fa£on Ace que les ouvertures
des pales du ventilateur soient orient6es vers le haut du
four. Voir le schema 13, page 6. Remplacez le ventilateur
dans le four. Faites attention A ne pas pincer le fil de fil entre
la fixation int6rieure et I'unite de ventilation. Placez le fil de
connexion dans la botte de raccordement.
4. Remettez en place la fixation du couvercle de ventilateur
en la glissant dans les fentes dans la m6me direction que
la fleche marquee dessus. Assurez-vous que les pales de
ventilateur sont visibles au travers des ouvertures b. I'arri_re
avant de poursuivre. Voir le schema 14, page 6.
5. Fixez le support du capot du ventilateur b. I'unite gr&ce aux
3 vis du bord artiste et 4 vis A partir du haut du support du
couvercle du ventilateur b. I'exception de la vis (A) enlev6e
b. I'etape 1 ci-dessus. Voir Schema 14 A la page 6. La Vis
(A) sera utilisee pour la FIXATION DU FOUR SUR LE
MUR E_tape 5 A la page 7. L'unit6 de ventilateur de hotte
est maintenant positionn6e pour un fonctionnement en
evacuation A la verticale.
6. Fixez I'ensemble registre d'6vacuation au couvercle de
ventilateur sur le dessus du coffret de carter avant de monter
le four. Pour fixer I'ensemble registre d'6vacuation, reportez-
vous A la section MONTAGE MURAL DU FOUR, voir le
Sch6ma 20, page 7 et GABARIT DE PLAFOND.
(A)
Support du Couvercle du Ventilateur
©
$ch6ma 11
C_ble de
Funitede
Ventilation
Unite de \
Ventilation de /
la Hotte \
,,
,i/- ii' i,i/
,iiii`' $ch6ma12A i i'
/
®
