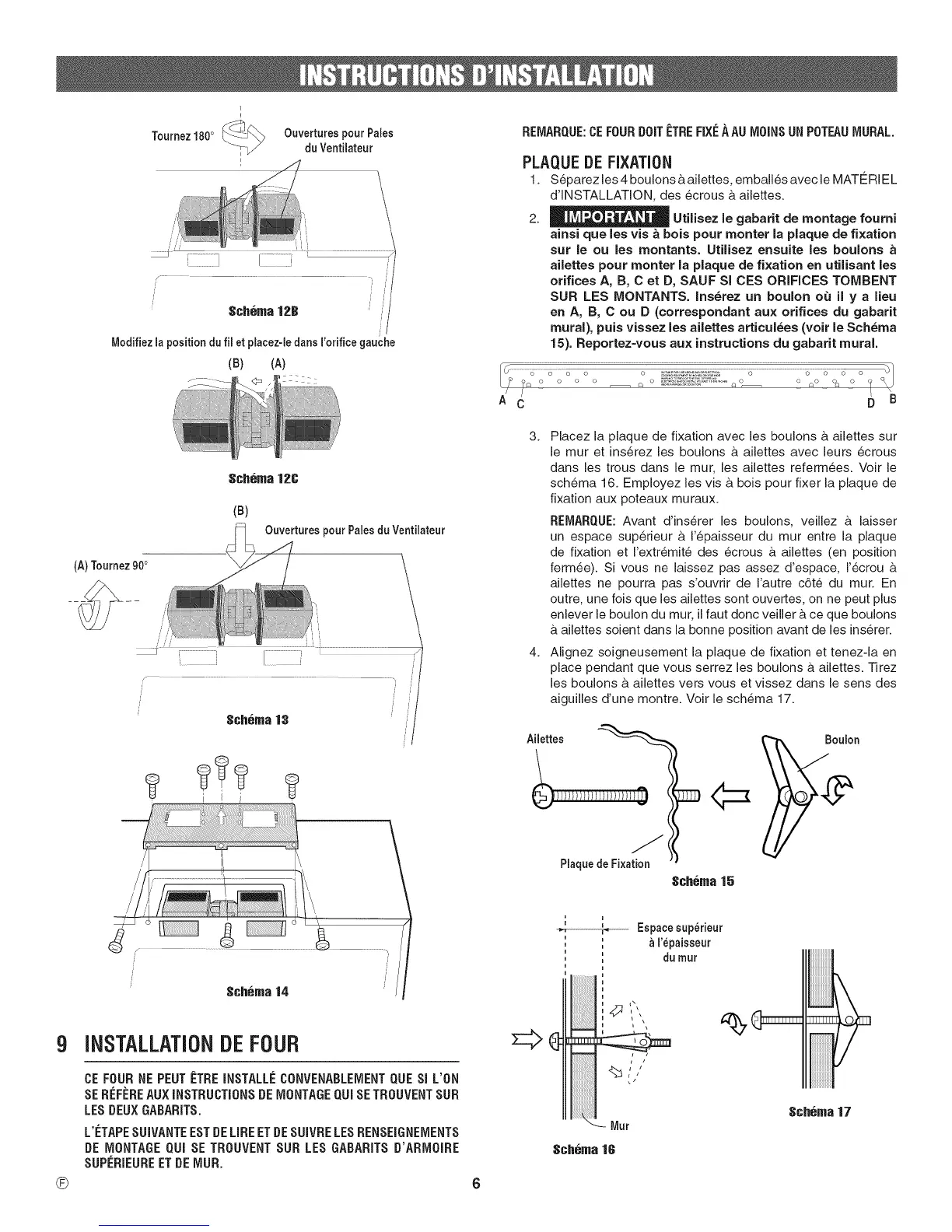

Electrolux EI30BM5CHZC - Page 14

Tournez180°
Ouvertures pour Pales
du Ventilateur
IVIodifiezla position dufil et placez-ledans I'orificegauche
(B) (A)
(A) Tournez 90°
$ch6ma 12C
(B)
Ouvertures pour Pales du Ventilateur
A C
3.
REMARQUE:CEFOUR DOITf:TREFIXEAAU MOINSUN POTEAUMURAL.
PLAQUE DE FiXATiON
1. S6parez les 4 boulons & ailettes, emballes avec le MATC:RIEL
d'INSTALLATION, des ecrous a.ailettes.
2. _ Utilisez Je gabarit de montage fourni
ainsi que les visa bois pour monter la plaque de fixation
sur Je ou les montants. UtiJisez ensuite Jes boulons
ailettes pour monter la plaque de fixation en utilisant les
orifices A, B, C et D, SAUF SI CES ORiFiCES TOMBENT
SUR LES MONTANTS. Ins_rez un boulon ou il y a lieu
en A, B, C ou D (correspondant aux orifices du gabarit
mural), puis vissez les aiJettes articui_es (voir Je Schema
15). Reportez-vous aux instructions du gabarit mural.
4.
Placez la plaque de fixation avec les boulons a. ailettes sur
lemur et ins6rez les boulons & ailettes avec leurs ecrous
dans les trous dans le mur, les ailettes refermees. Voir le
schema 16. Employez les vis a. bois pour fixer la plaque de
fixation aux poteaux muraux.
REMARQUE: Avant d'inserer les boulons, veillez a. laisser
un espace sup6rieur a. I'epaisseur du mur entre la plaque
de fixation et I'extremit6 des ecrous & ailettes (en position
ferm_e). Si vous ne laissez pas assez d'espace, I'ecrou a.
ailettes ne pourra pas s'ouvrir de I'autre c6te du mur. En
outre, une fois que les ailettes sont ouvertes, on ne peut plus
enlever le boulon du mur, il faut donc veiller & ce que boulons
a.ailettes soient dans la bonne position avant de les inserer.
Alignez soigneusement la plaque de fixation et tenez-la en
place pendant que vous serrez les boulons a. ailettes. Tirez
les boulons a. ailettes vers vous et vissez dans le sens des
aiguilles d'une montre. Voir le schema 17.
Ailettes
$ch6ma 15
$ch6ma14
g INSTALLATIONDEFOUR
®
CE FOUR NE PEUT f:TREINSTALLr:CONVENABLEMENT QUE SiL'ON
SE REFi:REAUX iNSTRUCTiONSDE MONTAGE QUISETROUVENT SUR
LES DEUX GABARITS.
L'r:TAPESUIVANTEESTDELIREETDE SUIVRELESRENSEIGNEIVIENTS
DE MONTAGE QUi SE TROUVENT SUR LES GABARITS D'ARMOIRE
SUPr:RIEUREETDE MUR.
--- Mur
$ch6ma 17
$ch6ma18
