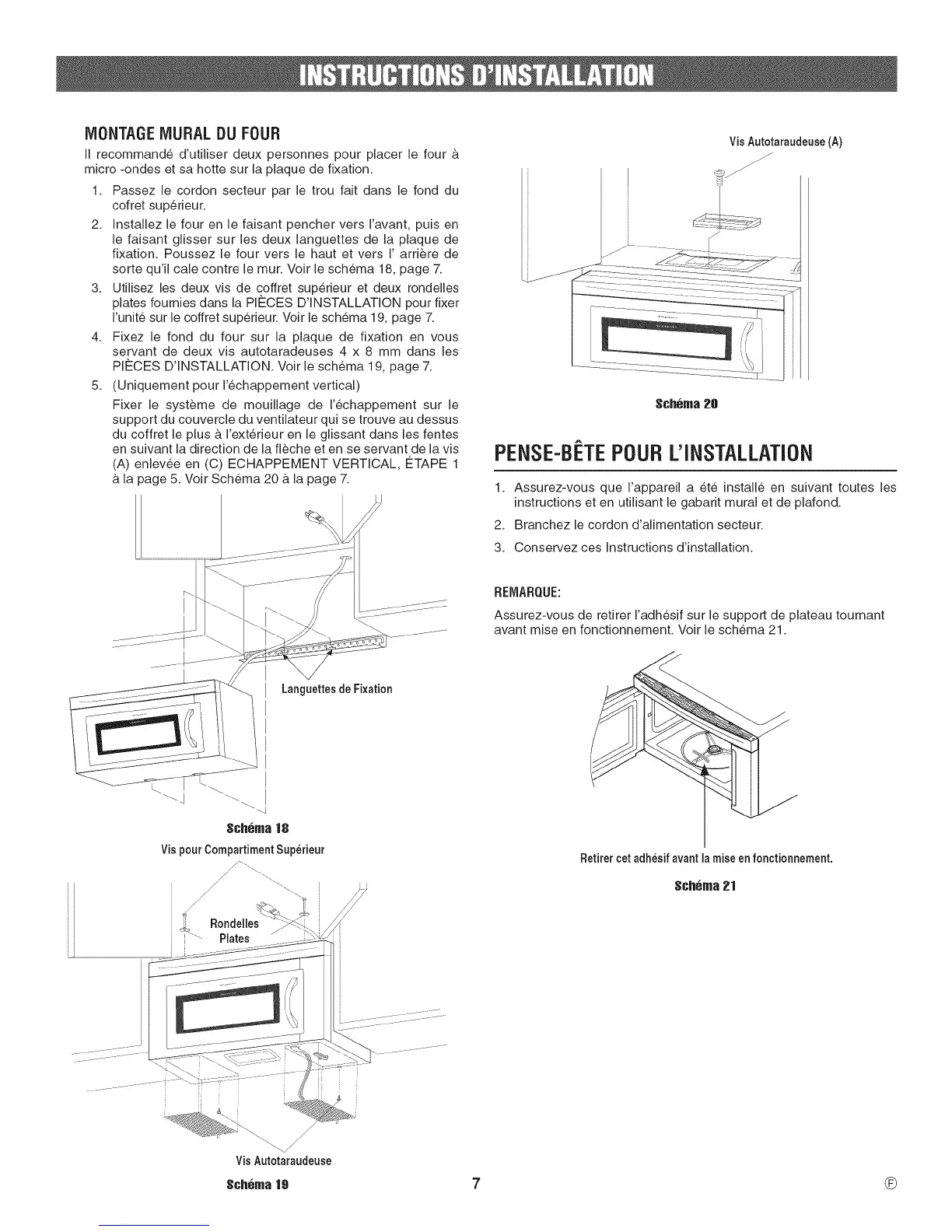

MONTAGE MURAL DU FOUR
II recommande d'utiliser deux personnes pour placer le four b.
micro -ondes et sa hotte sur la plaque de fixation.
1. Passez le cordon secteur par le trou fait dans le fond du
cofret sup@ieur.
2. Installez le four en le faisant pencher vers I'avant, puis en
le faisant glisser sur les deux languettes de la plaque de
fixation. Poussez le four vers le haut et vers I' arri_re de
sorte qu'il cale contre lemur. Voir le schema 18, page 7.
3. Utilisez les deux vis de coffret sup@ieur et deux rondelles
plates foumies dans la PIF:CES D'INSTALLATION pour fixer
I'unite sur le coffret sup@ieur. Voir le schema 19, page 7.
4. Fixez le fond du four sur la plaque de fixation en vous
servant de deux vis autotaradeuses 4 x 8 mm dans les
PIF:CES D'INSTALLATION. Voir le schema 19, page 7.
5. (Uniquement pour I'echappement vertical)
Fixer le systeme de mouillage de I'echappement sur le
support du couvercle du ventilateur qui se trouve au dessus
du coffret le plus & I'exterieur en le glissant dans les fentes
en suivant la direction de la fleche et en se servant de la vis
(A) enlevee en (C) ECHAPPEMENT VERTICAL, €:TAPE 1
b.la page 5. Voir Schema 20 b. la page 7.
Vis Autotaraudeuse(A)
/
/
_J
$ch6ma20
PEHSE-BETEPOURL'INSTALLATION
1. Assurez-vous que I'appareil a et6 installe en suivant toutes les
instructions et en utilisant le gabarit mural et de plafond.
2. Branchez le cordon d'alimentation secteur.
3. Conservez ces Instructions d'installation.
REIVlAROUE:
Assurez-vous de retirer I'adhesif sur le support de plateau tournant
avant mise en fonctionnement. Voir le schema 21.
Languettesde Fixation
Schema18
Vis pourCompartiment Sup@ieur
/
/
Rondelles
J..... Plates
t
Retirer cet adhesif avant laraise enfonctionnement.
$ch6ma21
/
Vis Autotaraudeuse
$ch6ma19 7 (D
