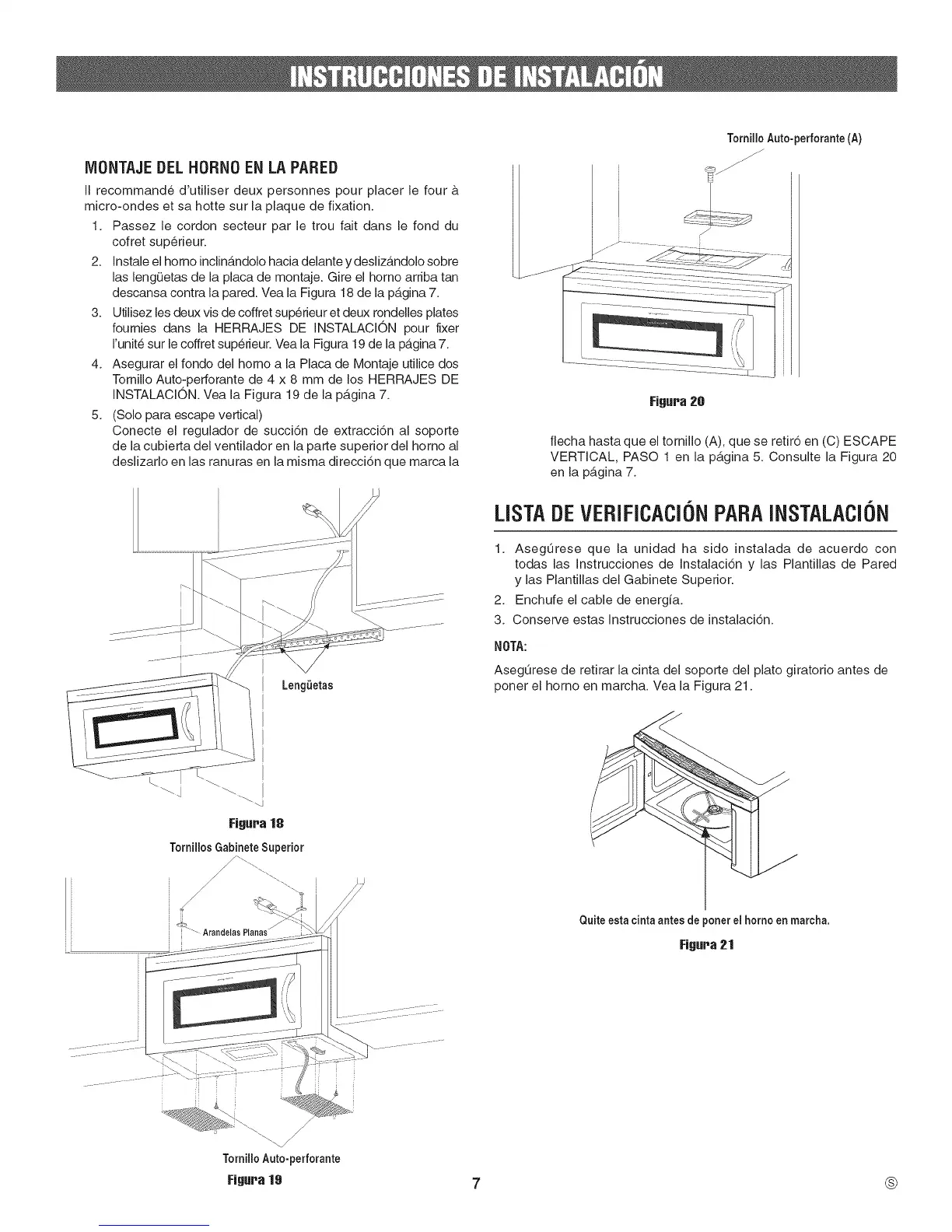

MONTAJE DEL HORNO EN LA PARED
II recommande d'utiliser deux personnes pour placer le four b.
micro-ondes et sa hotte sur la plaque de fixation.
1. Passez le cordon secteur par le trou fait dans le fond du
cofret sup_rieur.
2. Instale el homo inclinandolo hacia delante y desliz&ndolo sobre
las lengQetas de la placa de montaje. Gire el homo arriba tan
descansa contra la pared. Vea la Figura 18 de la p_.gina 7.
3. Utilisez les deux vis de coffret superieur et deux rondelles plates
fournies dans la HERRAJES DE INSTALACION pour fixer
I'unit_ sur le coffret superieur. Vea la Figura 19 de la pb.gina 7.
4. Asegurar el fondo del homo a la Placa de Montaje utilice dos
Tornillo Auto-perforante de 4 x 8 mm de los HERRAJES DE
INSTALACION. Vea la Figura 19 de la p_.gina 7.
5. (Solo para escape vertical)
Conecte el regulador de succi6n de extracci6n al soporte
de la cubierta del ventilador en la parte superior del homo al
deslizarlo en las ranuras en la misma direcci6n que marca la
Leng_ietas
Figura 18
Tornillos Gabinete Superior
_-' Arandelas Planas j
TorniJloAuto-perforante (A)
Figura 20
flecha hasta que el tornillo (A), que se retir6 en (C) ESCAPE
VERTICAL, PASO 1 en la p_.gina 5. Consulte la Figura 20
en la p_.gina 7.
LISTADEVERIFICACIONPARAINSTALACION
1. AsegOrese que la unidad ha sido instalada de acuerdo con
todas las Instrucciones de Instalaci6n y las Plantillas de Pared
y las Plantillas del Gabinete Superior.
2. Enchufe el cable de energia.
3. Conserve estas Instrucciones de instalaci6n.
NOTA:
AsegQrese de retirar la cinta del soporte del plato giratorio antes de
poner el homo en marcha. Vea la Figura 21.
I
Quiteestacintaantesdeponerelhomoenmarcha.
Figura 21
TorniJloAuto-perforante
Figura 19
®
