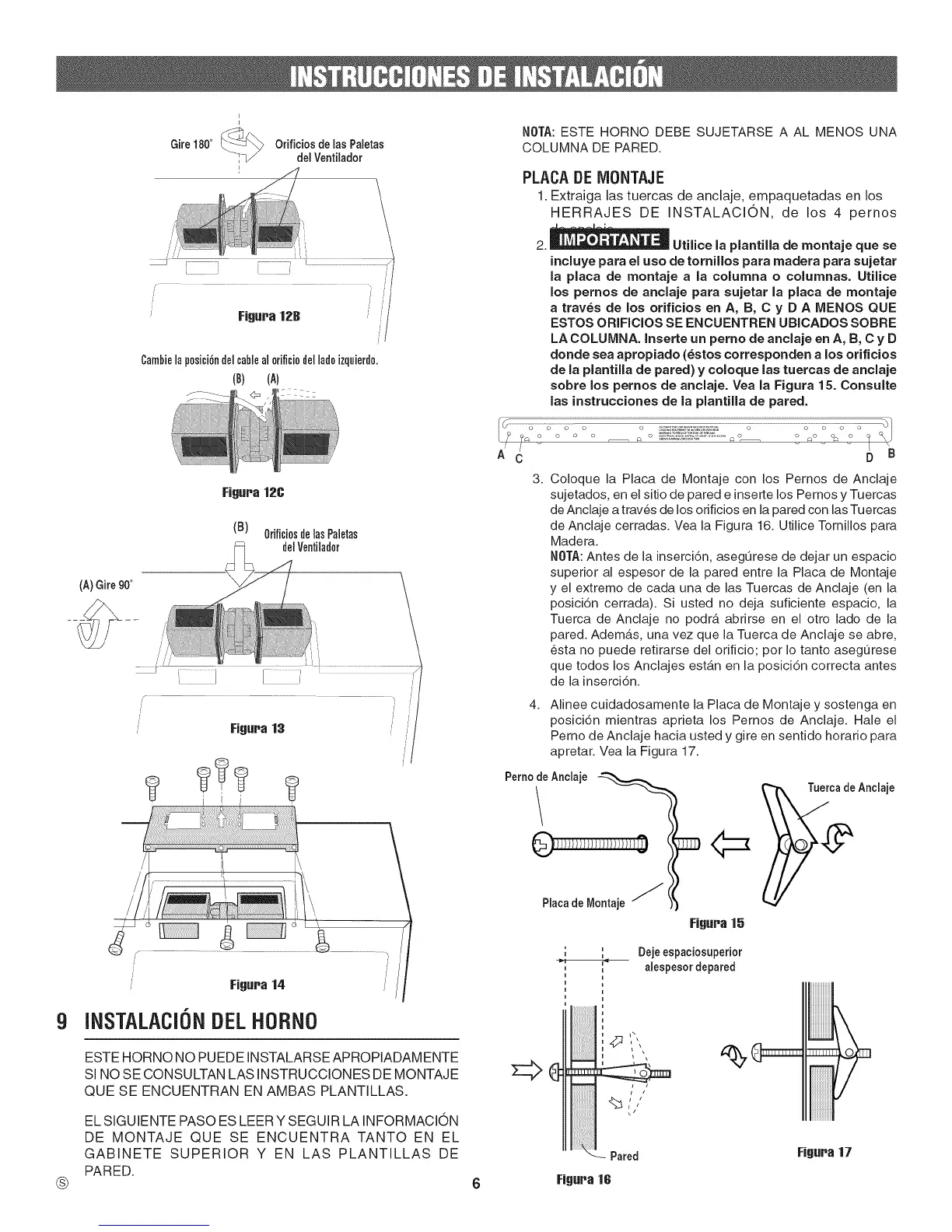

(A)Gire 90°
Gire 180° Orificios de LasPaletas
delVentilador
i
i
Cambielaposici6ndelcableal0rifici0dellad0izquierdo.
(B) (A)
Figura 12C
(B) 0rifici0sdelasPaietas
delVentilad0r
9 INSTALACIONDELHORNO
®
ESTE HORNO NO PUEDE INSTALARSE APROPIADAMENTE
Sl NO SE CONSULTAN LAS INSTRUCCIONES DE MONTAJE
QUE SE ENCUENTRAN EN AMBAS PLANTILLAS.
EL SlGUIENTE PASO ES LEER Y SEGUIR LA INFORMACION
DE MONTAJE QUE SE ENCUENTRA TANTO EN EL
GABINETE SUPERIOR Y EN LAS PLANTILLAS DE
PARED.
A C
N0]A: ESTE HORNO DEBE SUJETARSE A AL MENOS UNA
COLUMNA DE PARED.
PLACADEMONTAJE
1. Extraiga las tuercas de anclaje, empaquetadas en los
HERRAJES DE INSTALACION, de los 4 pernos
2. _ UtiJice Ja pJantiJJa de montaje que se
incJuye para el uso de torniJJos para madera para sujetar
la placa de montaje a la columna o columnas. UtiJice
los pernos de anclaje para sujetar la placa de montaje
a trav_s de Jos orificios en A, B, C y D A MENOS QUE
ESTOS ORIFICIOS SE ENCUENTREN UBICADOS SOBRE
LA COLUMNA. Inserte un perno de anclaje en A, B, C y D
donde sea apropiado (_stos corresponden a Jos orificios
de Ja pJantiJJa de pared) y coloque Jas tuercas de anclaje
sobre los pernos de anclaje. Vea la Figura 15. Consulte
Jas instrucciones de Ja pJantiJJa de pared.
3.
4.
D B
Coloque la Placa de Montaje con los Pernos de Anclaje
sujetados, en el sitio de pared e inserte los Pernos y Tuercas
de Anclaje a trav6s de los orificios en la pared con las Tuercas
de Anclaje cerradas. Vea la Figura 16. Utilice Tornillos para
Madera.
N0]A: Antes de la inserci6n, aseg0rese de dejar un espacio
superior al espesor de la pared entre la Placa de Montaje
y el extremo de cada una de las Tuercas de Anclaje (en la
posici6n cerrada). Si usted no deja suficiente espacio, la
Tuerca de Anclaje no podrb, abdrse en el otto lado de la
pared. Adem_.s, una vez que la Tuerca de Anclaje se abre,
esta no puede retirarse del orificio; por Io tanto asegurese
que todos los Anclajes est_.n en la posici6n correcta antes
de la inserci6n.
Alinee cuidadosamente la Placa de Montaje y sostenga en
posici6n mientras aprieta los Pernos de Anclaje. Hale el
Perno de Anclaje hacia usted y gire en sentido horatio para
apretar. Yea la Figura 17.
Perno de Anclaje
Placade Montaje j
Figura 15
i
i
i
i
i
i
Oejeespaciosuperior
aJespesordepared
Figura 17
