Gire 1800 Orificios de las Paletas
del Ventilador
Cambielap0sici6ndelcableal oriliciedelladeizquierdo.
(B) (A)
Figura 9B
Alambresdel
Ventiladorde
laCampana
(c)
1.

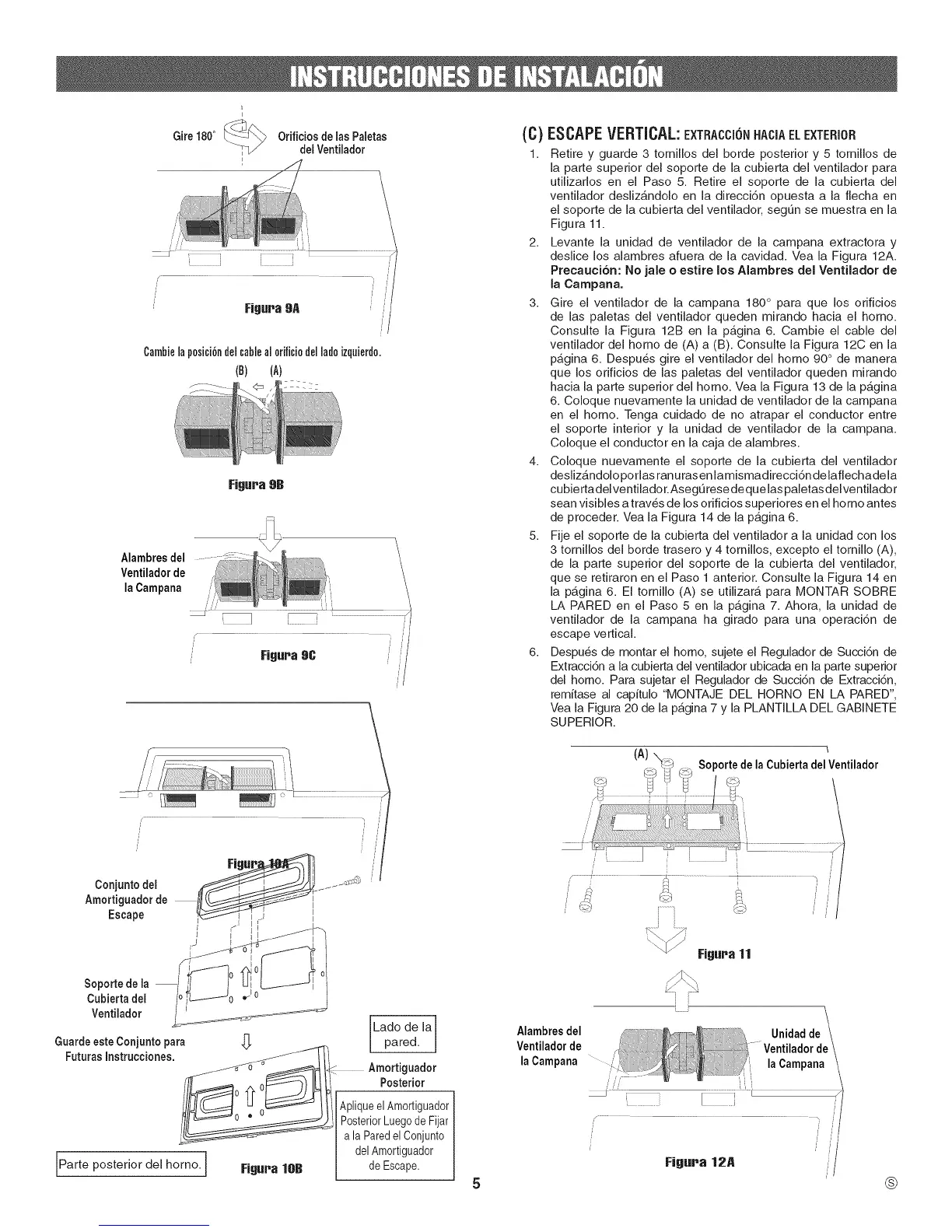

ESCAPEVERTICAL:EXTRACCIONHACIAELEXTERIOR
Retire y guarde 3 tornillos del horde posterior y 5 tornillos de
la parte superior del soporte de la cubierta del ventilador para
utilizarlos en el Paso 5. Retire el soporte de la cubierta del
ventilador deslizb, ndolo en la direcci6n opuesta a la flecha en
el soporte de la cubierta del ventilador, segOn se muestra en la
Figura 11.
2. Levante la unidad de ventilador de la campana extractora y
deslice los alambres afuera de la cavidad. Vea la Figura 12A.
Precaucibn: No jale o estire los Alambres del Ventilador de
la Campana.
3. Gire el ventilador de la campana 180 ° para que los orificios
de las paletas del ventilador queden mirando hacia el homo.
Consulte la Figura 12B en la pb,gina 6. Cambie el cable del
ventilador del homo de (A) a (B). Consulte la Figura 12C en la
pagina 6. Despues gire el ventilador del homo 90 ° de manera
que los orificios de las paletas del ventilador queden mirando
hacia la parte superior del homo. Vea la Figura 13 de la pb,gina
6. Coloque nuevamente la unidad de ventilador de la campana
en el homo. Tenga cuidado de no atrapar el conductor entre
el soporte interior y la unidad de ventilador de la campana.
Coloque el conductor en la caja de alambres.
4. Coloque nuevamente el soporte de la cubierta del ventilador
deslizandolo porlas ranurasen lamismadirecci6n delaflechadela
cubiertadelventilador.Aseg_ resedequelas paletasdelventilador
sean visibles a traves de los orificios superiores en el homo antes
de preceder. Vea la Figura 14 de la pb,gina 6.
5. Fije el soporte de la cubierta del ventilador a la unidad con los
3 tornillos del horde trasero y 4 tornillos, excepto el tornillo (A),
de la parte superior del soporte de la cubierta del ventilador,
que se retiraron en el Paso 1 anterior. Consulte la Figura 14 en
la pagina 6. El tornillo (A) se utilizarb, para MONTAR SOBRE
LA PARED en el Paso 5 en la p6,gina 7. Ahora, la unidad de
ventilador de la campana ha girado para una operaci6n de
escape vertical.
6. Despues de montar el homo, sujete el Regulador de Succi6n de
Extracci6n a la cubierta del ventilador ubicada en la parte superior
del homo. Para sujetar el Regulador de Succi6n de Extracci6n,
remitase al capftulo "MONTAJE DEL HORNO EN LA PARED",
Vea la Figura 20 de la pagina 7 y la PLANTILLA DEL GABINETE
SUPERIOR.
Conjunto del
Amortiguadorde
Escape
Soporte de la
Cubierta del
Ventilador
ILado de .a]
GuardeesteConjunto para _ pared. I
Futuras Instrucciones. _-JJJ_i
__ _ _ Amortiguador
li!_ ° _0_ II Ap_ue elAmortiguador
__1 PosteriorLuegode Fijar
__ ........ I ala Paredel Conjunto
I de Amort guador
IParte posterior del homo. I FiguPa 11)B l de Escape.
Alambresdel
Ventiladorde
la Campana
®
