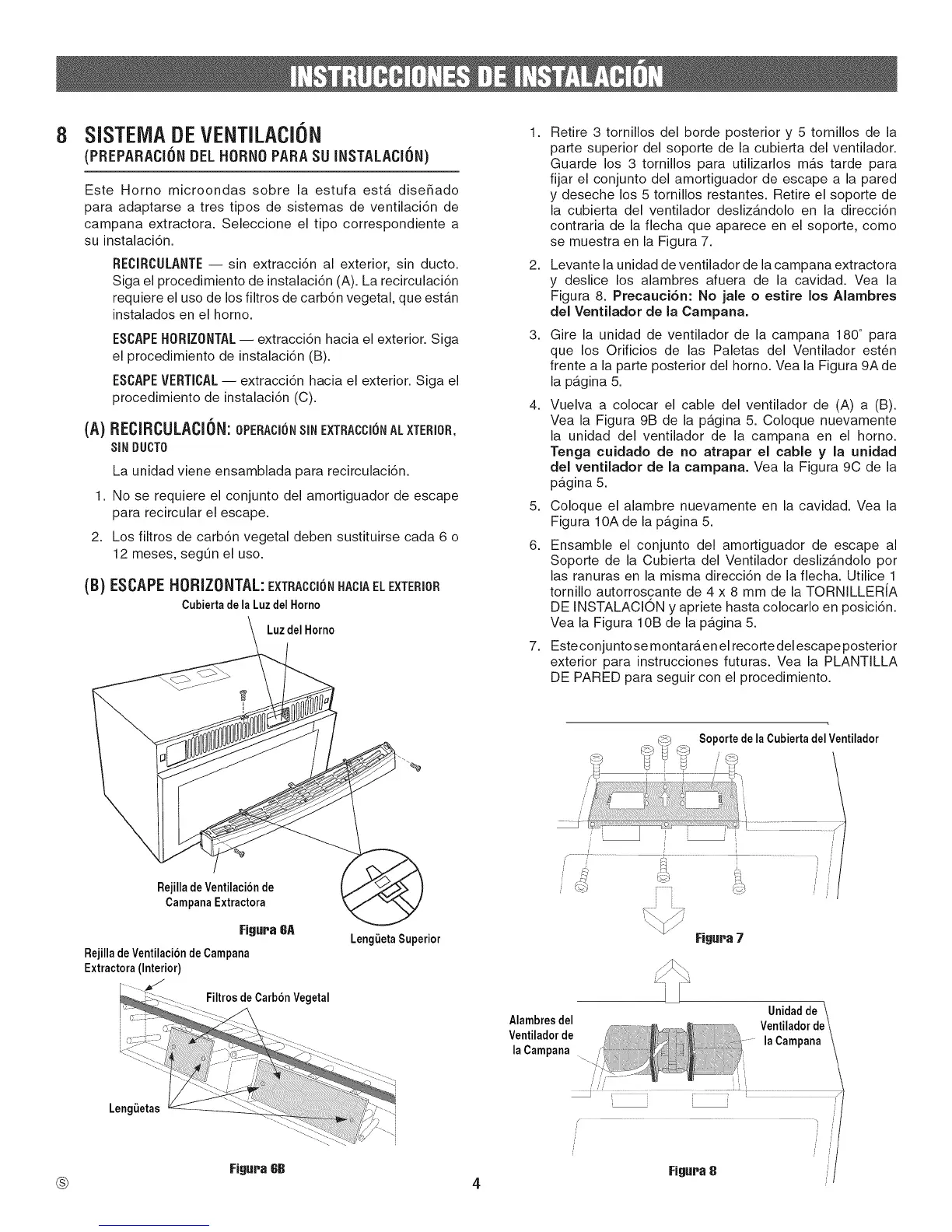

8 1.
SISTElVlADEVENTILACICN
(PREPARACIONDELHOBNOPABASU INSTALACION)
Este Horno microondas sobre la estufa esta dise_ado
para adaptarse a tres tipos de sistemas de ventilaci6n de
campana extractora. Seleccione el tipo correspondiente a
su instalaci6n.
(A)
RECIRCULANTE- sin extracci6n al exterior, sin ducto.
Siga el procedimiento de instalaci6n (A). La recirculaci6n
requiere el uso de los filtros de carb6n vegetal, que est_.n
instalados en el horno.
ESCAPEHORIZONTAL-- extracci6n hacia el exterior. Siga
el procedimiento de instalaci6n (B).
ESCAPEVERTICAL-- extracci6n hacia el exterior. Siga el
procedimiento de instalaci6n (C).
RECIBCULACION: OPEBACIONSINEXTBACCIONAL XTEBIOB,
SINDUCTO
La unidad viene ensamblada para recirculaci6n.
1. No se requiere el conjunto del amortiguador de escape
para recircular el escape.
2. Los filtros de carb6n vegetal deben sustituirse cada 6 o
12 meses, segOn el uso.
(B)ESCAPE HORIZONTAL:EXTBACCI{)NHACIAELEXTERIOR
CubiertadelaLuzdelHorno
Luz del Horno
2.
3.
4.
5.
6.
7.
Retire 3 tornillos del borde posterior y 5 tornillos de la
parte superior del soporte de la cubierta del ventilador.
Guarde los 3 tornillos para utilizarlos mas tarde para
fijar el conjunto del amortiguador de escape a la pared
y deseche los 5 tomillos restantes. Retire el soporte de
la cubierta del ventilador deslizandolo en la direcci6n
contraria de la flecha que aparece en el soporte, como
se muestra en la Figura 7.
Levante la unidad de ventilador de la campana extractora
y deslice los alambres afuera de la cavidad. Vea la
Figura 8. Precauci6n: No jale o estire los Alambres
del Ventilador de la Campana.
Gire la unidad de ventilador de la campana 180 ° para
que los Orificios de las Paletas del Ventilador est_n
frente a la parte posterior del horno. Vea la Figura 9A de
la p_.gina 5.
Vuelva a colocar el cable del ventilador de (A) a (B).
Vea la Figura 9B de la p_.gina 5. Coloque nuevamente
la unidad del ventilador de la campana en el homo.
Tenga cuidado de no atrapar el cable y la unidad
del ventilador de la campana. Vea la Figura 9C de la
pagina 5.
Coloque el alambre nuevamente en la cavidad. Vea la
Figura 10A de la p_.gina 5.
Ensamble el conjunto del amortiguador de escape al
Soporte de la Cubierta del Ventilador desliz_ndolo por
las ranuras en la misma direcci6n de la flecha. Utilice 1
tornillo autorroscante de 4 x 8 mm de la TORNILLERiA
DE INSTALACION y apriete hasta colocarlo en posici6n.
Vea la Figura 10B de la p_.gina 5.
Este conju nto semontarA en el recorte del escape posterior
exterior para instrucciones futuras. Vea la PLANTILLA
DE PARED para seguir con el procedimiento.
®
RejilladeVentilacionde
CampanaExtractora
RejilladeVentilaciondeCampana
Extractora(Interior)
FiltrosdeCarbCnVegetal
Lengiietas
Figura eg
Lengiieta Superior
Alambresdel
Ventiladorde
laCampana
//
Figura 7
Unidadde
Ventiladord(
la Campana
