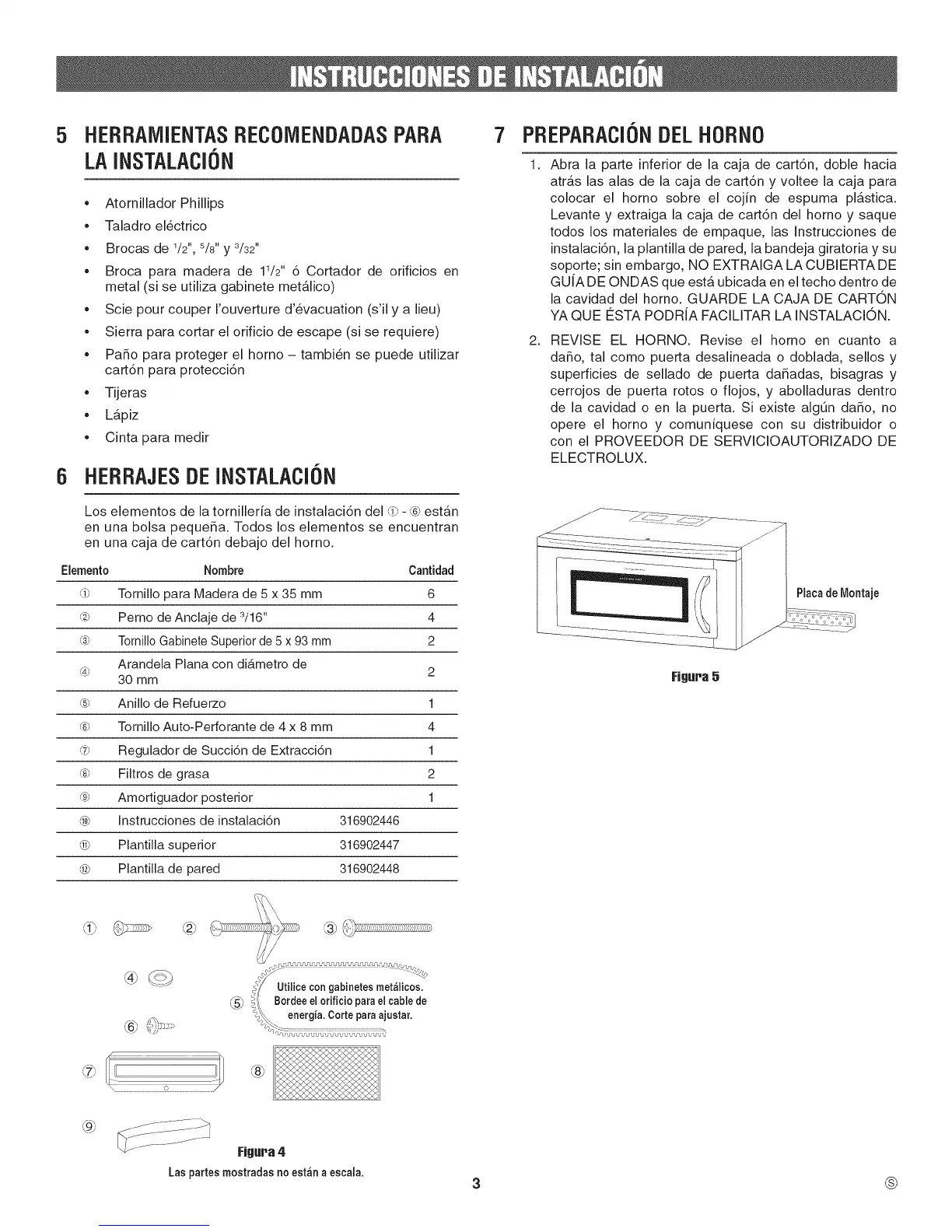

5 HERRAIVilENTASRECOiVlENDADASPARA
LAINSTALACION
• Atornillador Phillips
• Taladro el6ctrico
• Brocas de 1/2", 5/8"y 3/32"
" Broca para madera de 11/2" 6 Cortador de orificios en
metal (si se utiliza gabinete met&lico)
• Scie pour couper I'ouverture d'6vacuation (s'il y a lieu)
• Sierra para cortar el orificio de escape (sise requiere)
• Patio para proteger el homo - tambi6n se puede utilizar
cart6n para protecci6n
• Tijeras
• L@iz
• Cintapara medir
6 HERRAJESDEINSTALACiON
Los elementos de la tornilleria de instalaci6n del d; - @estan
en una bolsa pequefia. Todos los elementos se encuentran
en una caja de cart6n debajo del homo.
Elemento Nombre Cantidad
_1) Torniiio para Madera de 5 x 35 mm 6
_2) Perno de Anclaje de 3/16" 4
_3_ Tornillo Gabinete Superior de 5 x 93 mm 2
Arandela Plana con diD.metro de
@ 2
30 mm
_5) Anillo de Refuerzo 1
_6) Tornillo Auto-Perforante de 4 x 8 mm 4
_7) Regulador de Succi6n de Extracci6n 1
_) Filtros de grasa 2
_) Amortiguador posterior 1
@ Instrucciones de instalaci6n 316902446
® Plantilla superior 316902447
@ Plantilla de pared 316902448
_1_ _. k2_,
<_i/ Utilice con gabJnetes metalicoe.
_5_ _,i<, Bordee el orJficio para el cable de
i_ energia. Corte para ajustar.
_,'_,.
\ /
s -h
,@
7 PREPARACIONDELHORNO
1.
2.
Abra la parte inferior de la caja de cart6n, doble hacia
atras las alas de la caja de cart6n y voltee la caja para
colocar el homo sobre el cojin de espuma plastica.
Levante y extraiga la caja de cart6n del homo y saque
todos los materiales de empaque, las Instrucciones de
instalaci6n, la plantilla de pared, la bandeja giratoria y su
soporte; sin embargo, NO EXTRAIGA LA CUBIERTA DE
GUIA DE ONDAS que est,. ubicada en el techo dentro de
la cavidad del homo. GUARDE LA CAJA DE CARTON
YA QUE t_STA PODRIA FACILITAR LA INSTALACION.
REVISE EL HORNO. Revise el horno en cuanto a
dafio, tal como puerta desalineada o doblada, sellos y
superficies de sellado de puerta dafiadas, bisagras y
cerrojos de puerta rotos o flojos, y abolladuras dentro
de la cavidad o en la puerta. Si existe algOn dafio, no
opere el homo y comuniquese con su distribuidor o
con el PROVEEDOR DE SERVICIOAUTORIZADO DE
ELECTROLUX.
Figura 5
Fitura 4
Laspartes mostradas no estan aesca[a.
®
