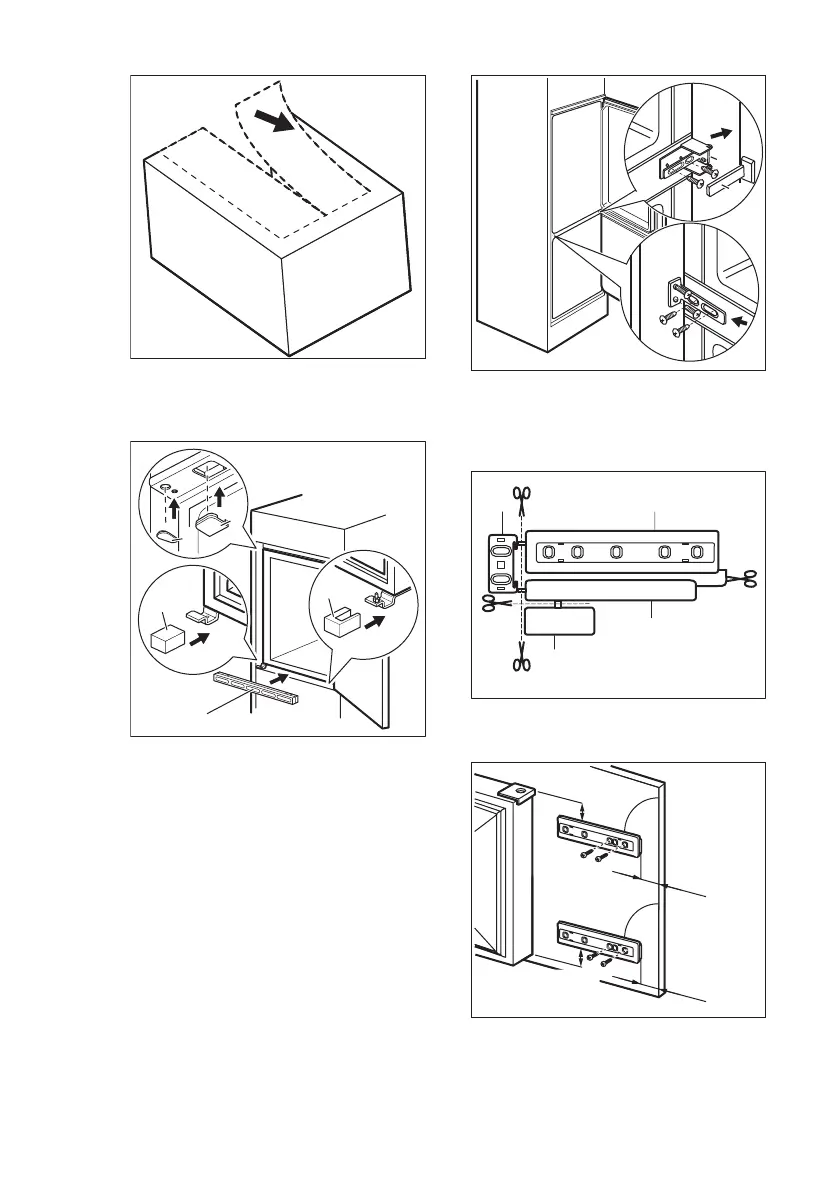

9. Setzen Sie die beiliegenden
Abdeckkappen (C, D) in die
Befestigungs- und Scharnierlöcher
ein.
E
E
B
D
C
10. Bauen Sie das Belüftungsgitter (B)
ein.
11. Stecken Sie die
Scharnierabdeckungen (E) auf das
Scharnier auf.
12. Schließen Sie das Gerät seitlich wie
folgt an das Küchenmöbel an.
13. Lösen Sie die Schrauben von Teil
(G) und verschieben Sie Teil (G) zur
Küchenmöbel-Seitenwand.
G
H
14. Ziehen Sie die Schrauben vom Teil
(G) erneut fest.
15. Befestigen Sie Teil (H) am Teil (G).
16. Trennen Sie die Teile (Ha), (Hb),
(Hc) und (Hd) ab.
Hb Ha
Hc
Hd
17. Montieren Sie das Teil (Ha) an der
Innenseite der Tür des
Küchenmöbels.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
18. Drücken Sie das Teil (Hc) auf das
Teil (Ha).
