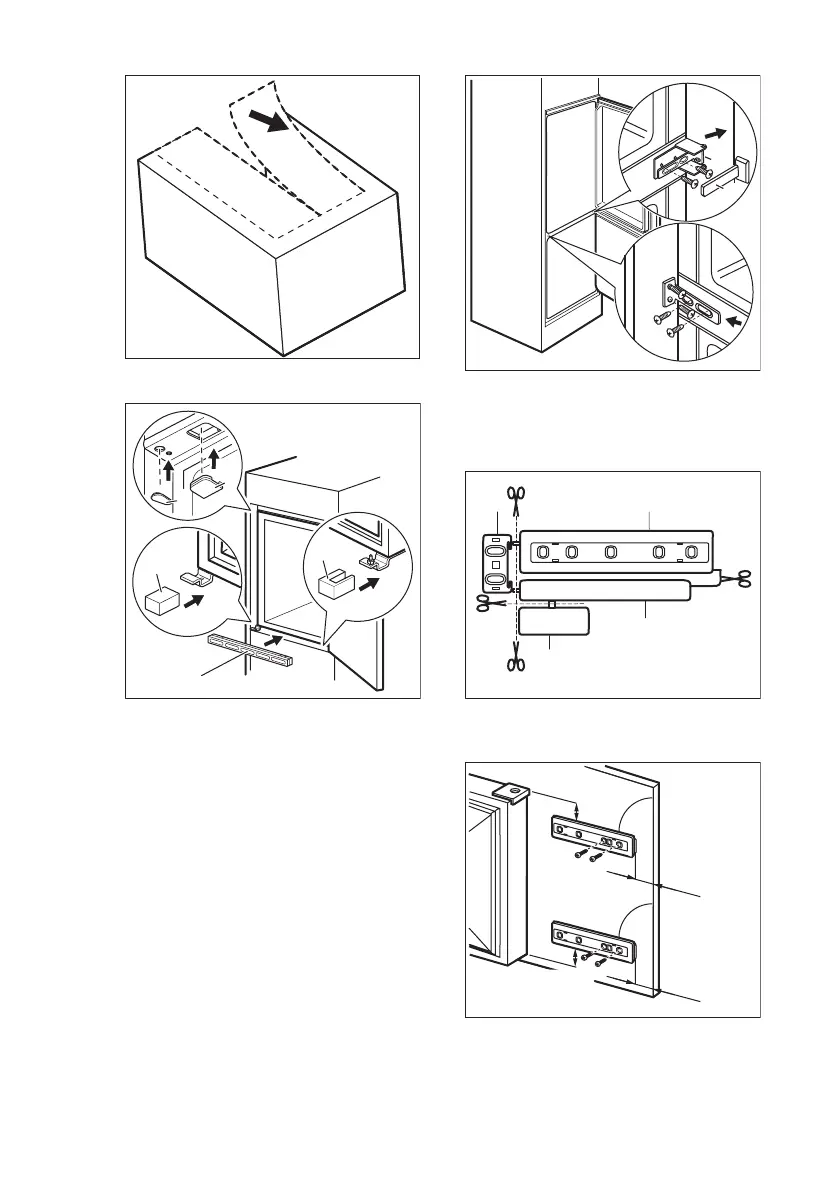

9. Applicare i cappucci (C, D) ai
coprigiunti e ai fori delle cerniere.
E
E
B
D
C
10. Installare la griglia di sfiato (B).
11. Applicare i copricerniera (E).
12. Collegare l'apparecchiatura
lateralmente alla parete laterale del
mobile da cucina.
13. Allentare le viti della parte (G) e
spostare la parte (G) sino alla parete
laterale del mobile.
G
H
14. Serrare nuovamente le viti della parte
(G).
15. Fissare la parte (H) alla parte (G).
16. Staccare le parti (Ha), (Hb), (Hc) e
(Hd).
Hb Ha
Hc
Hd
17. Installare la parte (Ha) sul lato
interno della porta del mobile da
cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
18. Spingere la parte (Hc) sulla parte
(Ha).
