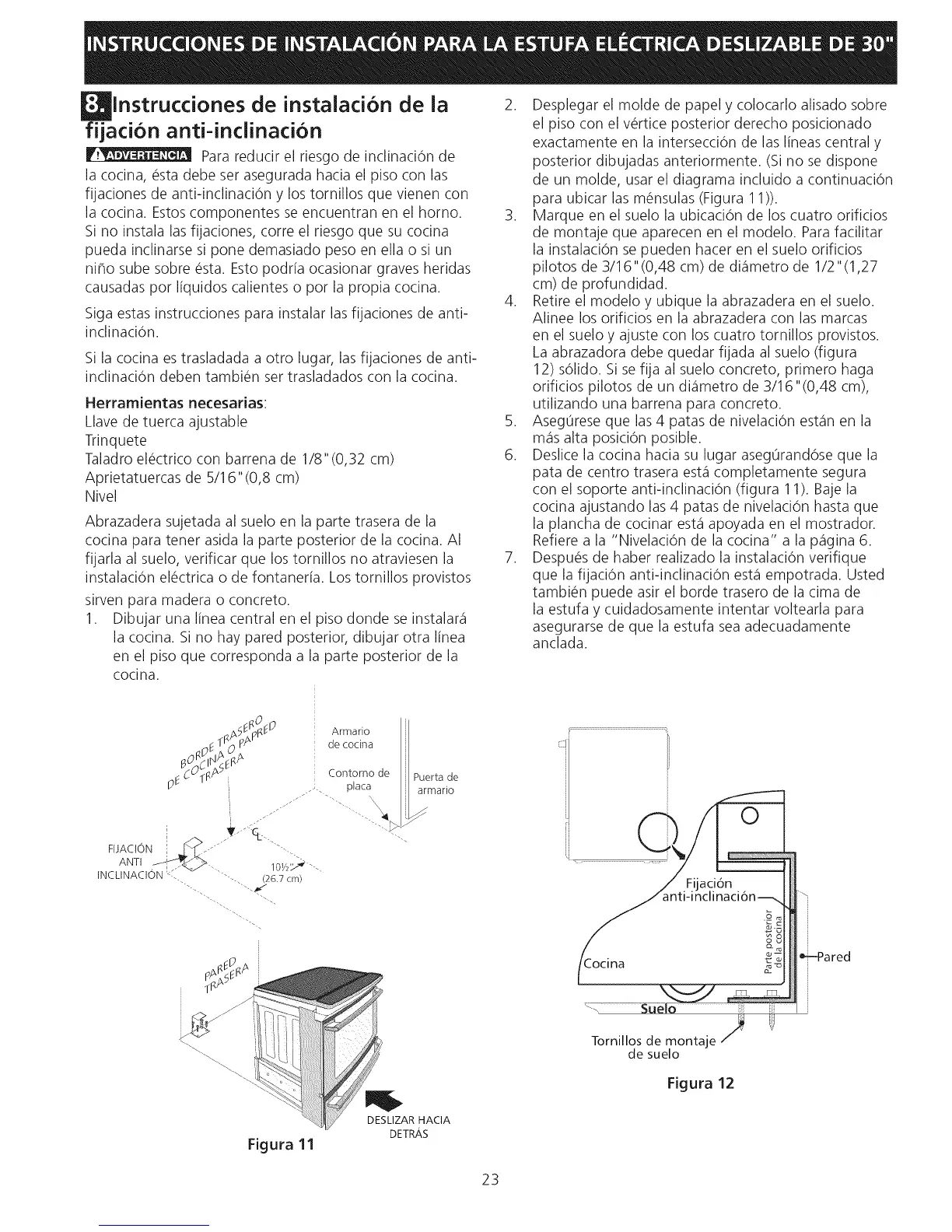

Instrucciones de instalaci6n de la
fijacion anti-inclinaci6n
Parareducir el riesgo de inclinaciOn de
la cocina, _sta debe ser asegurada hacia el piso con las
fijaciones de anti-inclinaci6n y los tornillos que vienen con
la cocina. Estoscomponentes se encuentran en el homo.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso en ella o si un
niho sube sobre _sta. Esto podria ocasionar graves heridas
causadas por liquidos calientes o por la propia cocina.
Siga estas instrucciones para instalar lasfijaciones de anti-
inclinaciOn.
Si la cocina es trasladada a otro lugar, las fijaciones de anti-
inclinaci6n deben tambi@n ser trasladados con la cocina.
Herramientas necesarias:
Llavede tuerca ajustable
Trinquete
Taladro el#ctrico con barrena de 1/8"(0,32 cm)
Aprietatuercas de 5/16" (0,8 cm)
Nivel
Abrazadera sujetada al suelo en la parte trasera de la
cocina para tener asida la parte posterior de la cocina. AI
fijarla al suelo, verificar que los tornillos no atraviesen la
instalaci6n el#ctrica o de fontaneria. Los tornillos provistos
sirven para madera o concreto.
1. Dibujar una linea central en el piso donde seinstalar_i
la cocina. Si no hay pared posterior, dibujar otra linea
en el piso que corresponda a la parte posterior de la
cocina.
2. Desplegar el molde de papel y colocarlo alisado sobre
el piso con el v@rticeposterior derecho posicionado
exactamente en la intersecci6n de las lineas central y
posterior dibujadas anteriormente. (Si no se dispone
de un molde, usar el diagrama incluido a continuaci6n
para ubicar las m@nsulas(Figura 11)).
3. Marque en el suelo la ubicaci6n de los cuatro orificios
de montaje que aparecen en el modelo. Parafacilitar
la instalaci6n se pueden hacer en el suelo orificios
pilotos de 3/16" (0,48 cm) de di_imetro de 1/2 "(1,27
cm) de profundidad.
4. Retire el modelo y ubique la abrazadera en el suelo.
Alinee los orificios en la abrazadera con las marcas
en el suelo y ajuste con los cuatro tornillos provistos.
La abrazadora debe quedar fijada al suelo (figura
12) s61ido.Si se fija al suelo concreto, primero haga
orificios pilotos de un di_imetro de 3/16"(0,48 cm),
utilizando una barrena para concreto.
5. Aseg0rese que las 4 patas de nivelaci6n est_qnen la
m_qsalta posici6n posible.
6. Deslice la cocina hacia su lugar aseg0rand6se que la
pata de centro trasera est_qcompletamente segura
con el soporte anti-inclinaci6n (figura 11). Baje la
cocina ajustando las 4 patas de nivelaci6n hasta que
la plancha de cocinar est_qapoyada en el mostrador.
Refiere a la "Nivelaci6n de la cocina" a la p_igina 6.
7. Despu@sde haber realizado la instalaci6n verifique
que la fijaci6n anti-inclinaci6n est_qempotrada. Usted
tambi@n puede asir el horde trasero de la cima de
la estufa y cuidadosamente intentar voltearla para
asegurarse de que la estufa seaadecuadamente
anclada.
