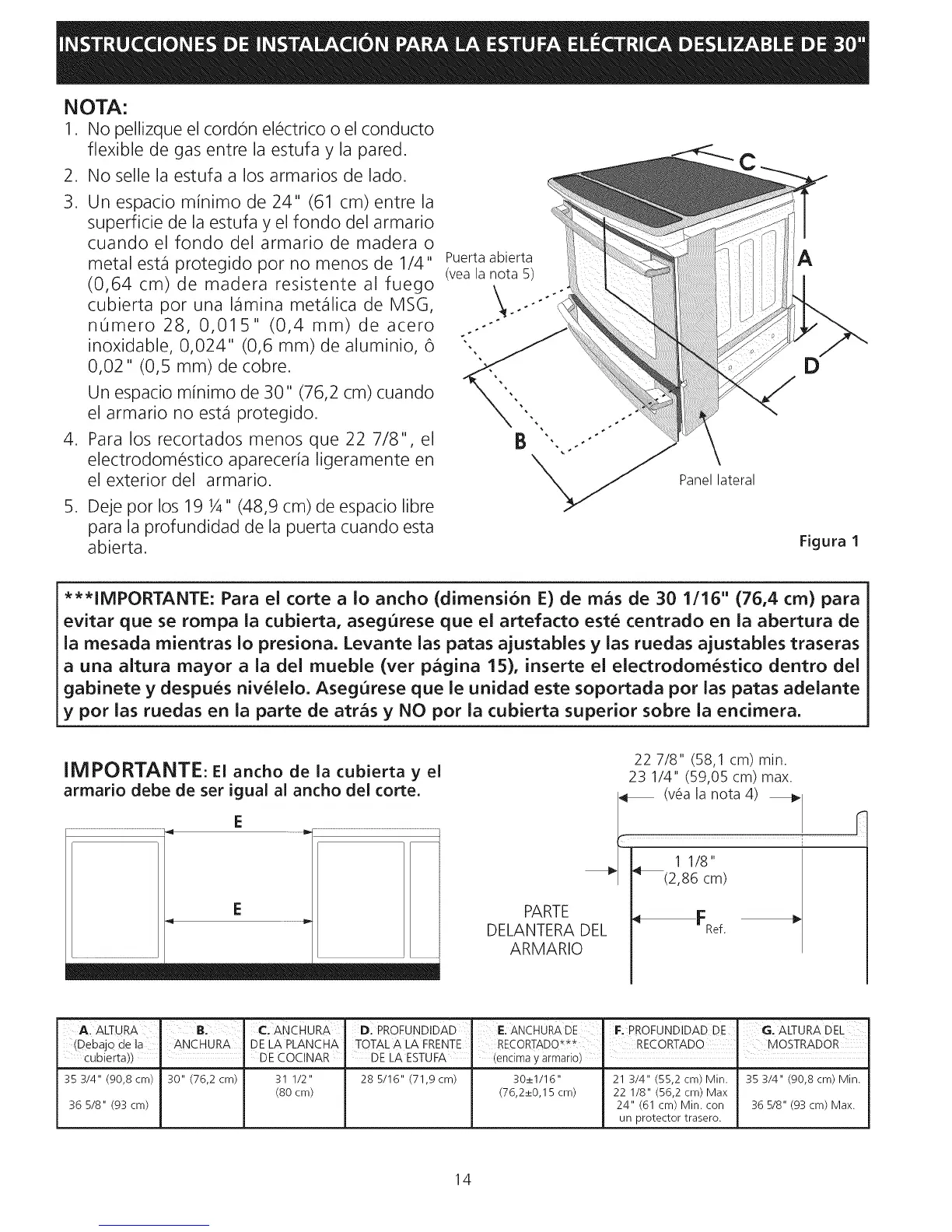

NOTA:
1 No pellizque el cordon electdco o el conducto
flexible de gas entre la estufa y la pared.
2 No selle la estufa a los armados de lado.
3 Un espacio minimo de 24" (61 cm) entre la
superfide de la estufa y el fondo del armado
cuando el fondo del armado de madera o
metal est_qprotegido por no menos de 1/4"
(0,64 cm) de madera resistente al fuego
cubierta por una I_qmina met_qlica de MSG,
n0mero 28, 0,015" (0,4 ram) de acero
inoxidable, 0,024" (0,6 ram) de aluminio, 6
0,02" (0,5 ram) de cobre.
Un espado minimo de 30" (76,2 cm) cuando
el armado no est_qprotegido.
4. Para los recortados menos que 22 7/8", el
electrodomestico apareceria ligeramente en
el exterior del armado.
5. Deje por los 19 1A" (48,9 cm) de espado libre
para la profundidad de la puerta cuando esta
abierta.
Puerta abierta
(vea la nota 5)
B
Panel lateral
A
Figura 1
***IMPORTANTE: Para el corte a io ancho (dimension E) de mas de 30 1/16" (76,4 cm) para
evitar que se rompa ia cubierta, asegurese que el artefacto este centrado en la abertura de
ia mesada mientras Io presiona. Levante ias patas ajustables y ias ruedas ajustables traseras
a una altura mayor a ia del mueble (vet pagina 15), inserte el electrodomestico dentro del
gabinete y despues nivelelo. Asegurese que ie unidad este soportada pot ias patas adelante
y pot ias ruedas en ia parte de atras y NO pot ia cubierta superior sobre ia encimera.
IMPORTANTE: El ancho de la cubierta y el
armario debe de ser igual al ancho del torte.
E
E
l
PARTE
DELANTERA DEL
ARMARIO
22 7/8" (58,1 cm) rain.
23 1/4" (59,05 cm) max.
i (v_a la nota 4)
1 1/8"
_" _(2,86 cm)
_FRef.
A. ALTURA ' B. Ci ANcHuRA D: PROFUNDIDAD" E. ANCHURADE F; PROFUNDIDAD DE G. ALTURA DEL
(Debajo de la ANCHURA DE LA PLANCHA TOTAL A LA FRENTE RECORTADO** t RECORTADO MOSTRADOR
cubierta))- DE COCINAR DE LA ESTUFA (encima y armario) "
353/4"(90,8cm) 30"(76,2cm) 31 1/2" 285/16"(71,9cm) 30_+1/16" 21 3/4" (55,2 cm) Min. 35 3/4" (90,8 cm) Min.
(80 cm) (76,2_+0,15 cm) 22 1/8" (56,2 cm) Max
36 5/8" (93 cm) 24" (61 cm) Min. con 36 5/8" (93 cm) Max.
un protector trasero.
14
