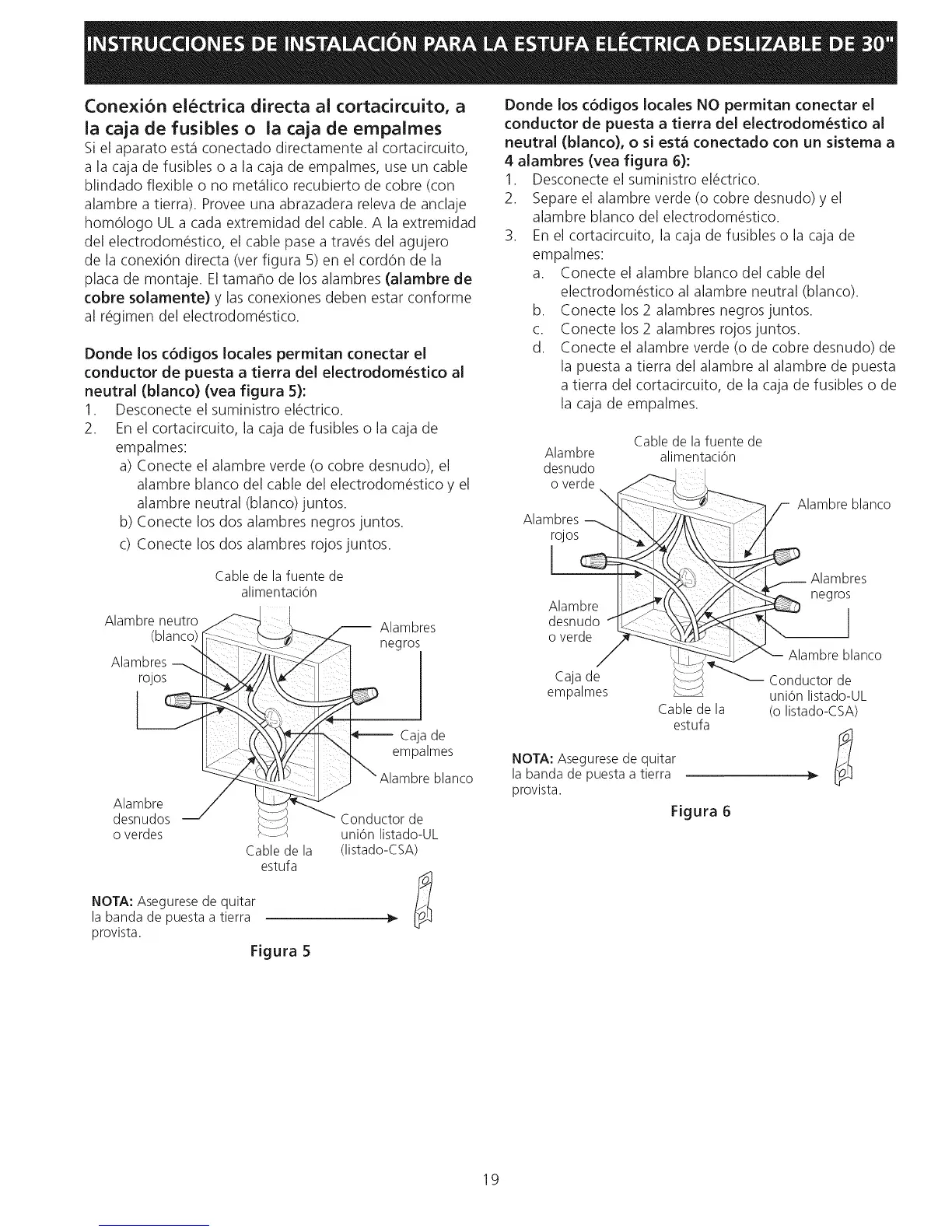

Conexi6n electrica directa ai cortacircuito, a
ia caja de fusibles o ia caja de empaimes
Si el aparato est,1conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no met_ilico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
hom61ogo ULa cada extremidad del cable. A la extremidad
del electrodom_stico, el cable pase a trav_s del agujero
de la conexi6n directa (vet figura 5) en el cord6n de la
placa de montaje. El tamaho de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al r_gimen del electrodom_stico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea figura 5):
1. Desconecte el suministro el_ctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambre neutro _ Alambres
(blanco) negros
Alambres
rojos
Caja de
empalmes
Alambre blanco
Alambre
desnudos
o verdes
Cable de la
estufa
NOTA:Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 5
Conductor de
union listado-UL
(listado-CSA)
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco). o si est_ conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodomOstico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodomOstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Cablede lafuente de
Alambre alimentaciOn
desnudo _ I
o verde
Alambres--_"NN. 7)_
Alambre IJ,,_l_, (,(,__\z
desnudo _[k.(_ "XX(_'¢
o verde _
Cajade b-.......
empalmes _t--:_
Cablede la
estufa
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 6
-'_- Alambre blanco
_ Alambres
negros
_mbre Jlanco
Conductorde
union listado-UL
(o listado-CSA)
19
