5. INSTRUKCJA MONTAŻU
5.1 Wydmuchiwanie gorącego
powietrza
W trybie Chłodzenie urządzenie musi
stać blisko okna lub innym otworze,
żeby gorące powietrze mogło być
wydmuchiwane na zewnątrz. Na
początku ustaw jednostkę na płaskiej
podłodze i upewnij się, że pozostał
odstęp co najmniej 30mm wokół
urządzenia i znajduje się ona w pobliżu
wyjścia jednoobwodowego źródła
zasilania.

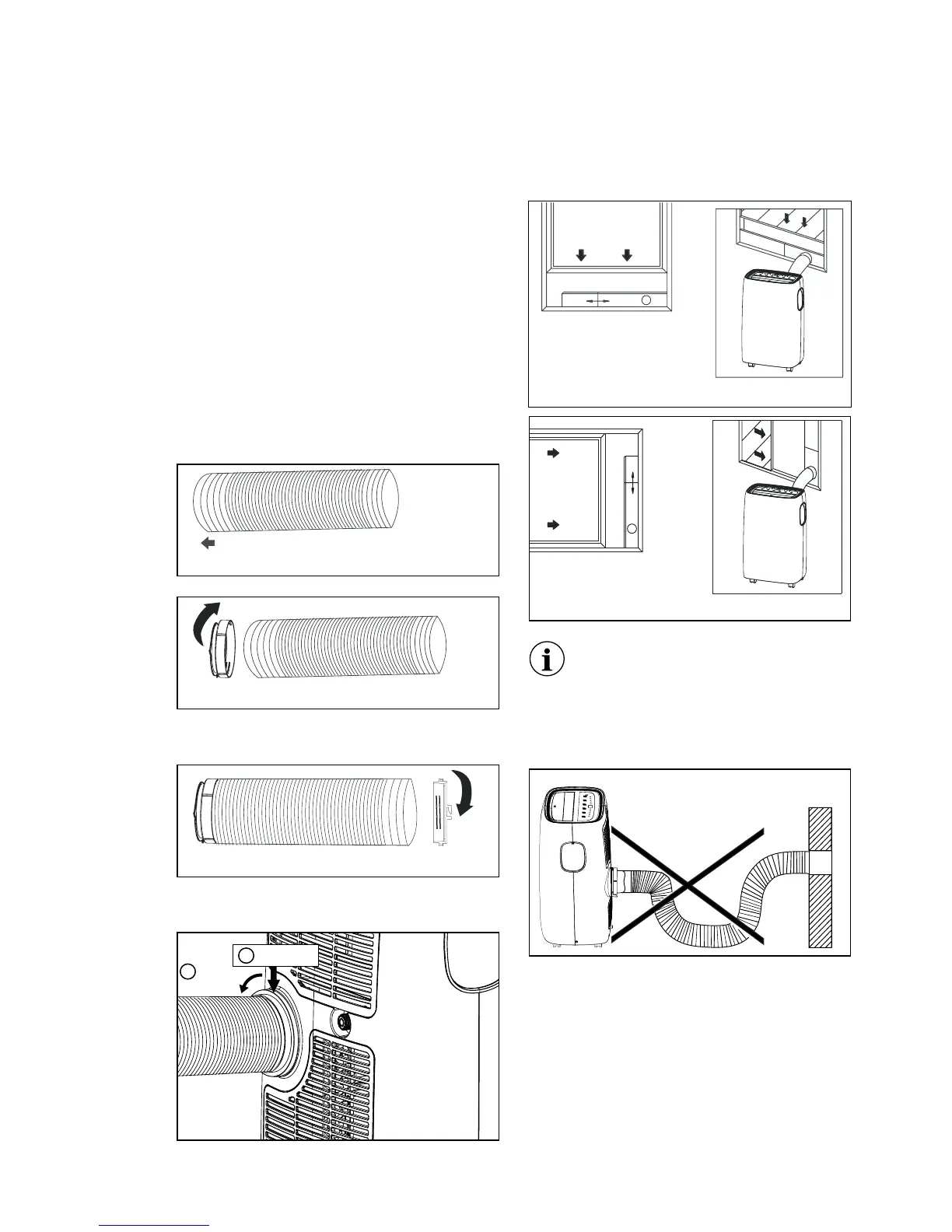

1.
Rozciągnąć dowolną stronę węża
(Rys. 1) i przykręcić go do łącznika A
(Rys. 2).
Rys.1
Rozciągnąć stronę węża
Rys.2
2. Rozciągnąć drugą stronę węża i
przykręcić go do łącznika B (Rys. 3).
Rys.3
3. Zainstalować łącznik B na urządzeniu
(Rys. 4).
Rys. 4
Zablokować
2
Nasunąć
1
4. Zamocować łącznik A na zestawie
przesuwnym do okna i uszczelnić.
(Rys. 5 i 6)
Okno
pionowe
Zestaw przesuwny do okna
Minimum: 67,5 cm
Maksimum: 123 cm
Rys.5
Zestaw przesuwny do okna
Minimum: 67,5 cm
Maksimum: 123 cm
Okno
poziome
Rys.6
Wąż można rozciągnąć z
początkowej długości 38 cm do 150
cm, ale najlepiej jest ograniczyć
długość do minimalnej wymaganej.
Upewnić się, że na wężu nie ma
ostrych zagięć. (Rys. 7)
Rys.7
5.2 Instalacja w podwójnym
oknie otwieranym pionowo
1. Przyciąć uszczelki piankowe A (typ
przylepny) do właściwej długości i
przyczepić je do okna oraz parapetu
(Rys. 8)
