5. ISTRUZIONI DI INSTALLAZIONE
5.1 Aria calda di scarico
In Cool Mode (Modalità raffreddamento)
l’apparecchio deve essere posizionato
vicino alla finestra o all’apertura in modo
che l’aria di scarico calda possa essere
diretta all’esterno. Per prima cosa
posizionare l’unità su una superficie piana
e assicurarsi che ci sia un minimo di 30
mm di spazio attorno a essa, entro una
fonte di energia elettrica del circuito.

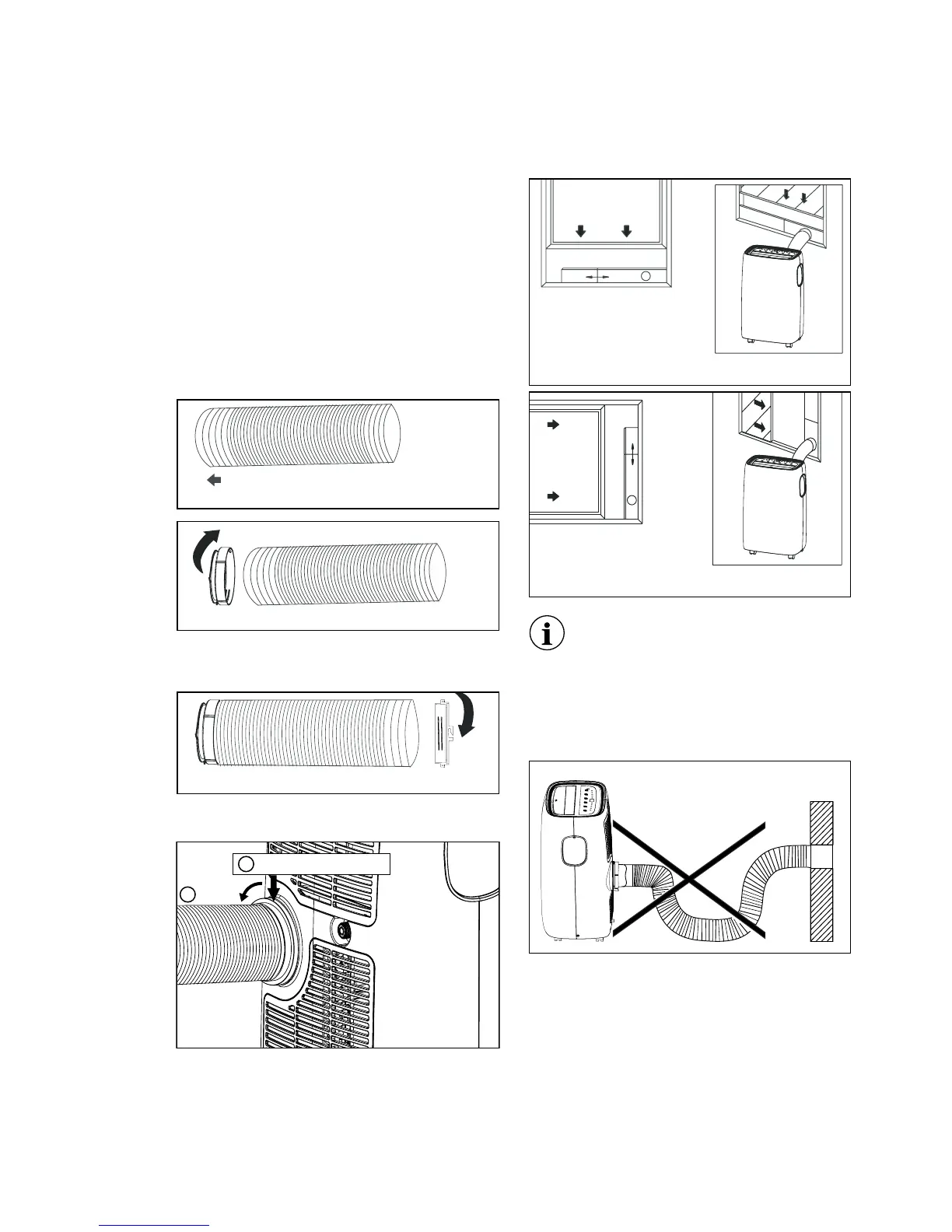

1. Prolungare un lato del tubo o l’altro (Fig.1)
e avvitare il tubo al connettore A (Fig.2).
Fig.1Prolunga il lato del tubo
Fig.2
2. Prolungare l’altro lato del tubo e avvitarlo
al connettore B (Fig.3).
Fig.3
3. Installare il connettore B nell’unità (Fig.4).
Fig.4
Blocca
2
Fai scivolare dentro
1
4. Attaccare il connettore A al kit slider
della finestra e sigillare. (Fig.5 e 6)
Fig.5
Finestra
verticale
Kit slider finestra
Minimo: 67,5 cm
Massimo: 123 cm
Kit slider finestra
Minimo: 67,5 cm
Massimo: 123 cm
Finestra
orizzontale
Fig.6
Il tubo può essere allungato dalla
sua lunghezza originale di 38cm
fino a 150cm, ma è meglio tenere
la lunghezza al minimo richiesto.
Assicurarsi inoltre che il tubo non
abbia alcuna piega o afflosciamento.
(Fig. 7)
Fig.7
